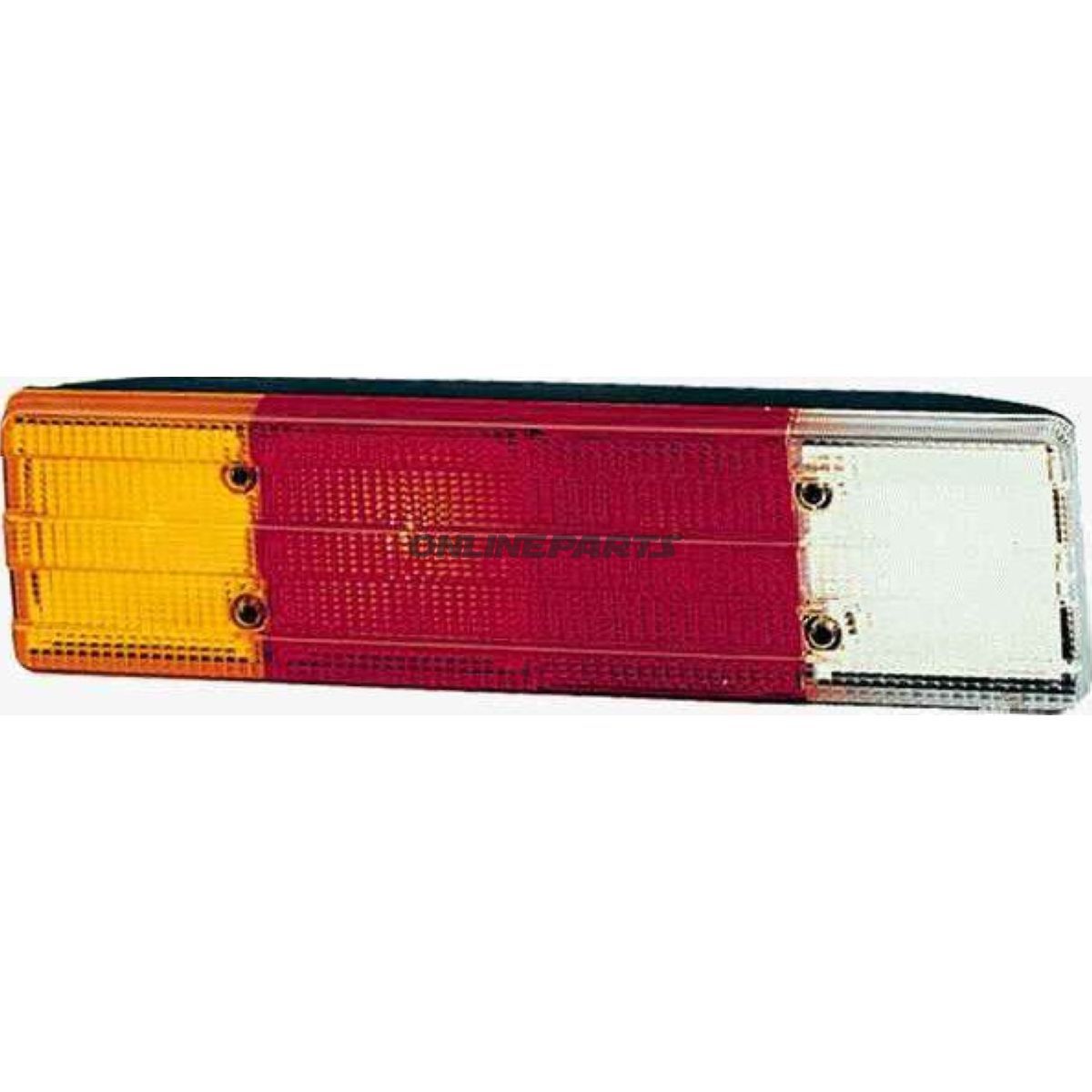

Baglygte til højre side til køretøj (vandret montering)
Produkt: Hella baglygte, højre side. Denne baglygte er beregnet til vandret montering og kombinerer bagrefleks, stoplys, blinklys og baklys i én enhed.
Funktion og anvendelse
- Baglygten leverer fem lysfunktioner: bagrefleks, bremse (stoplys), blinklys, baklys og en separat lysfunktion for nummerplade- eller hvidt lys (linsefarver rød/gul/hvid).
- Designet til montering på højre side af køretøjet i vandret position. Udelader integreret tud, hvilket betyder at monterings- og tilslutningsløsning skal passe til køretøjets eksisterende føringskanaler og beslag.
- Certificeret mærke: E1 53384, hvilket angiver overensstemmelse med relevante europæiske krav til lygtefunktion og refleksion.
Elektriske og optiske data
- Nominel driftsspænding: 12/24 V — kompatibel med både 12 V og 24 V elektriske systemer.
- Matchende pærer: 3 × P21W (typisk til stop- og baglys) + 1 × R10W (typisk til blink eller sidefunktion afhængigt af kredsløb).
- Linsefarver: Rød (baglys/refleks/brake), Gul (blink) og Hvid (nummerplade/tilbagedrevet lys), leveret samlet i samme modul.
Materialer og konstruktion
- Hus: Sort plasthus, valgt for modstandsdygtighed over for korrosion og stød samt lav vægt. Plastmaterialet er egnet til udendørs montering og udsættelse for vibrationer.
- Lampeholder og monteringsdele: Integreret lampeholder og to M8 fastgørelsesskruer medfølger til mekanisk fiksering. Beskrivelsen angiver ikke materialet til skruerne, men standard er normalt galvaniseret eller rustfrit stål for holdbarhed.
- Linse: Farvet linse (rød/gul/hvid) designet til at opfylde optiske krav for synlighed og refleksion.
Dimensioner og fysisk pasform
- Ydre mål: 425 × 110 × 82 mm. Disse ydre dimensioner er vigtige at kontrollere imod køretøjets monteringsflade for korrekt pasform.
- Installationssted: Specifikt til højre side. Sørg for korrekt orientering ved montering for at sikre at blink og refleks fungerer i korrekt retning.
Kompatibilitet og installationsovervejelser
- Designet til køretøjer med 12/24 V systemer og standard pærer P21W og R10W; kontroller kabelføring og sikringer ved udskiftning.
- Da enheden leveres uden tud, skal tilslutningskabel og eventuelle pakninger tilpasses køretøjets eksisterende beslag og kabelgennemføringer for tætte og vibrationssikre forbindelser.
- Monteringsskruerne er M8; sikr at støttestruktur og møtrikker matcher disse mål.
Brand, identifikation og referencenumre
- Producent: Hella — en kendt leverandør af lygte- og belysningskomponenter til køretøjer.
- MPN (producentens varenummer): 102.76.14 — brug dette nummer ved forespørgsler om tekniske data eller ved bestilling for at sikre korrekt reservedel.
- GTIN/EAN: 4082300042122 — kan anvendes til vareregistrering og lagerstyring.
Bemærkninger
- Pakkeenhed angivet i de originale data er 1 enhed; kontroller ved bestilling at antal svarer til behovet for udskiftning.
- Tekniske detaljer som etableret materiale for skruer eller indvendige monteringsbeslag er ikke specificeret i leverandørteksten; for særlige krav anbefales det at kontrollere med leverandør eller teknisk dokumentation fra Hella.
