Højre baglygte

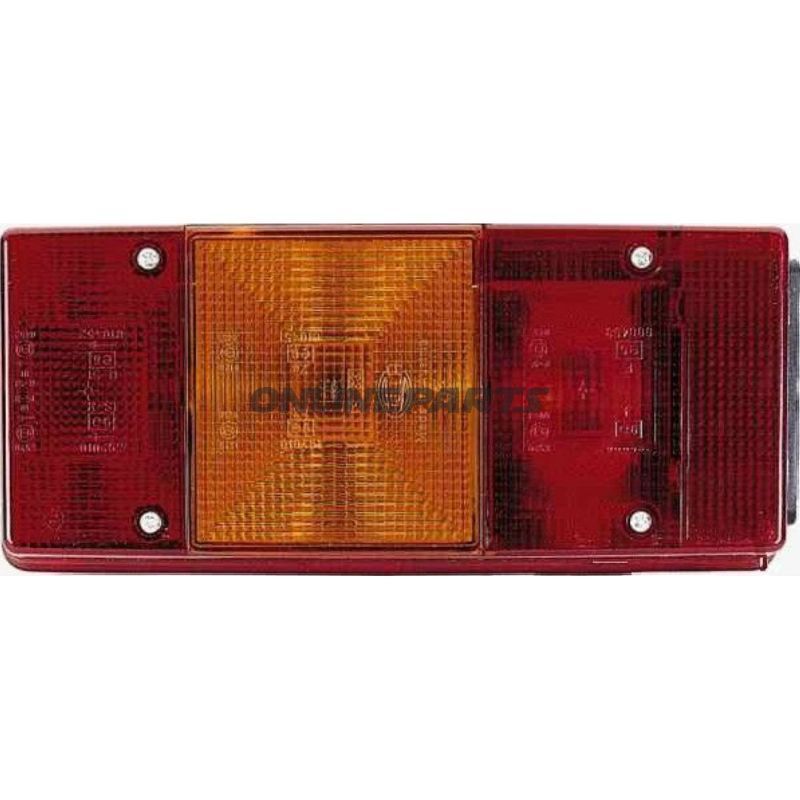

Højre baglygte til kombineret stop-, blink- og tågelys (Hella)

Denne højre baglygte fra Hella (MPN: 102.21.93, GTIN: 4082300152708) er en kombinationsenhed designet til montering i enten vandret eller lodret position. Den samler flere lyskilder i en enhed: baglygte (rum), bremselys, blinklys, tågelys samt nummerpladelys. Beskrivelsen nedenfor gennemgår funktion, materialer, dimensioner og installationsoplysninger med fokus på praktiske detaljer for mekanikere og erfarne motorcykelejere.

• Funktioner og lysfunktioner:
  • Rød linse: baglygte (positionslys), bremselys og tågelys (bageste tåge).
  • Gul linse: blinklys.
  • Hvid linse: lys til nummerplade.
  • Antal separate ledfunktioner: 5 funktioner samlet i samme enhed.
  • Nominel driftsspænding: 12 V.
• Materialer og konstruktion:
  • Enheden leveres med sort bundplade, tætningsgennemføring (tülle) og to M6 monteringsskruer. Materialevalg er typisk termoplast for linse og UV-stabiliseret plast/metallisk bund for bæreevne — Hella benytter materialer afpasset til udendørs vibration og temperaturvariation.
  • Leveres med udskifteligt nummerpladevindue og en ekstra rød blændeskive, som muliggør ombygning fra nummerpladelys til den røde tågelys-/bremselys-funktion, hvor det er nødvendigt.
• Montering og dimensioner:
  • Monteringsplacering: højre side (passer til højre bagende).
  • Samlede ydre mål (B x H x D): 246 x 108 x 66 mm — relevant ved tilpasning til kofanger eller bagende med begrænset plads.
  • Monteringshulsafstand: mulighed for to varianter afhængig af valg ved montage: 72 mm eller 152 mm mellem skruerne.
  • Passer til nummerplader med størrelser op til 520 x 120 mm og 340 x 240 mm (angivet som kompatible pladestørrelser i produktets data).
• Elektriske tilslutninger og pærer:
  • Fordelt pæreanvendelse: 1 × P21/5W (kombineret stop/positionspære), 2 × P21W (blink/andre funktioner) og 1 × R10W (nummerpladelys). Sørg for korrekt pærefatningstype ved genmontering.
  • Kontroller sikringer og kabeldimension ved udskiftning for at sikre korrekt spændingsforsyning og jordforbindelse.
• Godkendelser og overensstemmelse:
  • Produktet er E‑godkendt med typegodkendelsesnumre: E6 450, E6 451, E6 452 og E6 453. Disse referencer indikerer overensstemmelse med relevante lys- og sikkerhedsstandarder.

Praktiske bemærkninger til montage og vedligehold: Ved udskiftning af en eksisterende baglygte, kontroller først monteringsvejledningen for korrekt skrueafstand (72 mm eller 152 mm) og at den valgte pæretype stemmer overens med eksisterende ledningsnet. Benyt passende tætningsmiddel ved gennemføringer for at forhindre fugtindtrængning. Byt om nødvendigt nummerpladevindue med den medfølgende røde blændeskive for at opnå den alternative lyssammensætning (slut-/brems-/tågefunktion).

I produktdata fremgår producenten som Hella (MPN 102.21.93, GTIN 4082300152708), hvilket gør det nemt at krydstjekke reservedelsnumre ved bestilling eller ved søgning i reservedelskataloger.
