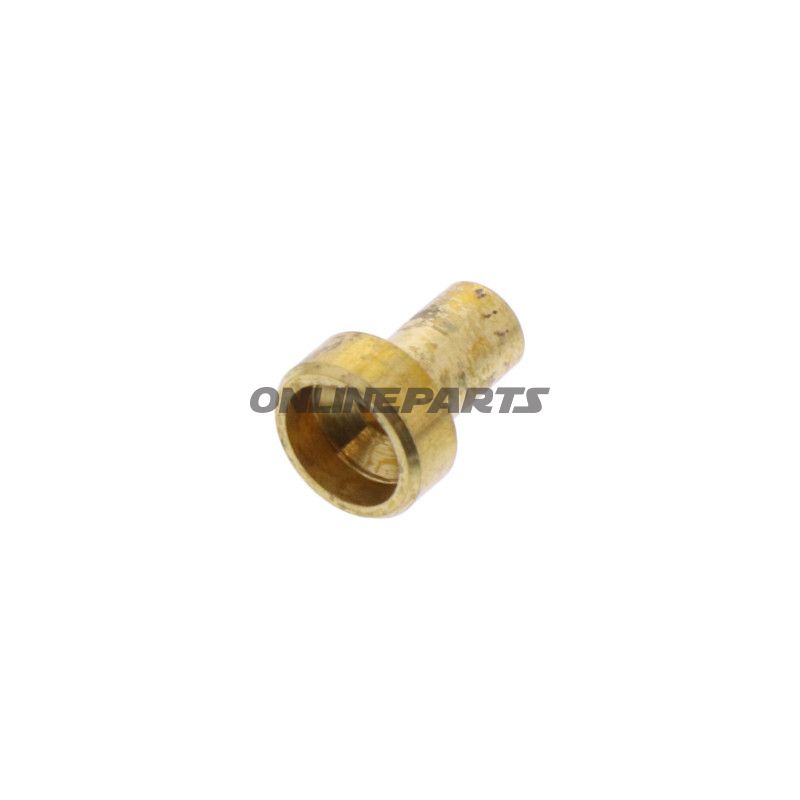

Loddenippel JMP Længde 8 mm Bor: 1,8 mm Indhold 10

Loddenippel til kabelmontering, JMP – længde 8 mm, boring 1,8 mm

Produkt: Loddenippel fra JMP (MPN: 731.06.51, GTIN: 4043981395495). Denne loddenippel er beregnet til fastgørelse og elektrisk forbindelse af laveffekt kabler og ledere i motorcykelkonstruktion og tilbehør, hvor pladsen er begrænset og pålidelig mekanisk og elektrisk kontakt er nødvendig.

Funktion og anvendelse

• Loddenippelen fungerer som en pas- og loddeforbindelse: ledning indsættes i nippelens boring og loddes, hvilket skaber både mekanisk fastholdelse og elektrisk kontakt.
• Anvendes typisk i instrumentering, baglygter, små stikforbindelser og kabelføringer på motorcykler, scootere og lignende køretøjer, hvor pladsmæssige forhold kræver kompakte forbindelser.
• Velegnet til installationer udført af mekanikere og erfarne motorcykelejere, der udfører reparationer, kabeludskiftning eller modifikationer af elektriske kredsløb.

Materiale og egenskaber

• JMP er producentnavnet angivet af leverandøren (brand: JMP). Materialeangivelse er ikke specificeret i produktdata; loddenipler af denne type er normalt fremstillet i kobber eller forniklet messing for at sikre god elektrisk ledningsevne og gennemlodning. Overfladebehandling kan påvirke korrosionsmodstand og loddeevne.
• Designet med et bredt hoved for at lette varmeoverførsel ved lodning og et skaftdimensioneret til præcis pasning i borede huller.
• Nøjagtige dimensioner reducerer risiko for mekanisk svigt ved vibrationer, hvilket er relevant i motormiljøer.

Tekniske specifikationer

• Hoveddiameter: 6,0 mm (angivet i produktdata).
• Skaftdiameter: ca. 3,48 mm (produktdata viser 3,44–3,48 mm afhængigt af kilde; anvend mål efter borehulskrav).
• Borehul / loddeboring: 1,8 mm (primær borediameter til ledningens indføring).
• Længde: 8,0 mm (total længde af nippelen).
• MPN: 731.06.51 — brugbar ved reservedelsidentifikation og ved søgning efter tilsvarende komponenter.
• GTIN: 4043981395495 — global artikelidentifikation anvendt i lagerstyring og indkøb.

Kompatibilitet og montage

• Borehul på printplader eller metalplader skal tilpasses 1,8 mm borediameteren og eventuel efterbearbejdning (f.eks. afrunding eller kontra-bor) udføres efter behov for kraftig mekanisk belastning.
• Lodning bør udføres med passende varme og flux; undgå overophedning, som kan beskadige pladens belægninger eller nærliggende komponenter.
• Anbefalet til installationer, hvor kompromis mellem plads og elektrisk kontakt er nødvendig. Til applikationer med højere strømkrav bør materialevalg og diameter overvejes nøje.

Bemærkninger

• Produktdata indeholder information om indpakning i 10 enheder i leverandørens beskrivelse; dette bør bekræftes ved køb, da emballeringsmængder kan variere mellem forhandlere. Vær opmærksom på, at angivne mængder i leverandørtekster ofte refererer til emballagestørrelser og ikke altid enkeltstykssalg.
• Hvis materialespecifikation (f.eks. kobber vs. forniklet messing) er kritisk for din anvendelse, anbefales det at anmode om producentens tekniske datablad eller prøveemne for kontrol af loddeegenskaber og korrosionsbestandighed.

Opsummering: JMP loddenippel (MPN 731.06.51, GTIN 4043981395495) er en kompakt løsning til mekanisk og elektrisk fastgørelse af ledere i trange montageforhold. Dimensionerne (hoved Ø 6 mm, skaft ≈3,48 mm, borehul 1,8 mm, længde 8 mm) gør den velegnet til præcise kabelmontager i motorcykelapplikationer.
