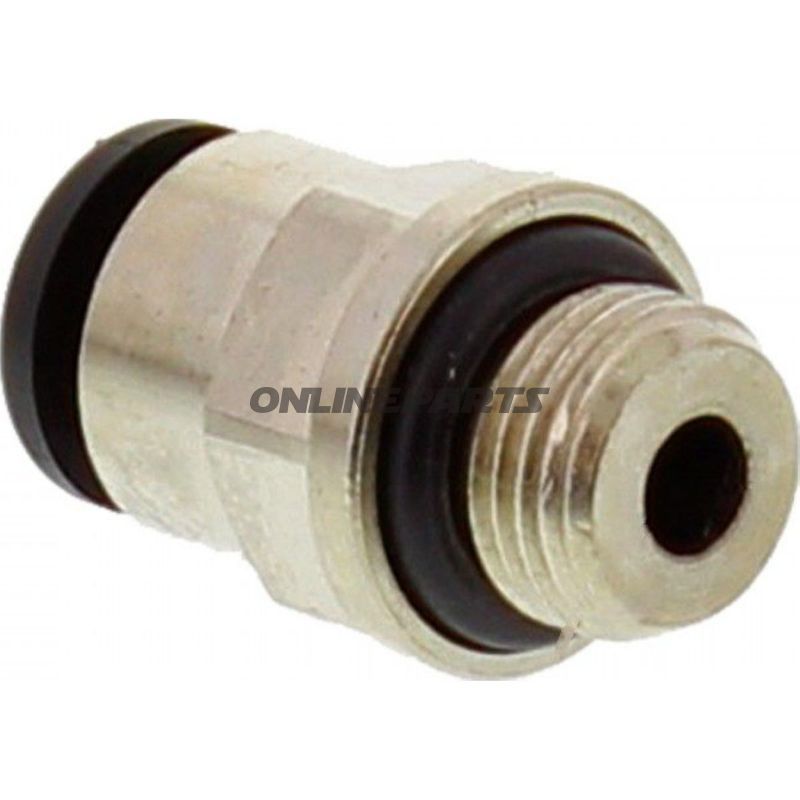

Luftanschluss Geradespannzylinder Monty

Lufttilslutning til lige spændcylinder (Hofmann / Monty) — stålkonstruktion

Denne lufttilslutning er en lige forbindelse beregnet til spændcylindre, som typisk anvendes på værkstedets udstyr fra mærker som Hofmann og Monty. Produktet leveres under brandet Riegler og identificeres på lager og i dokumentation med MPN 677.00.00 og GTIN 4047322208710.

Funktion

• Gennemgående lige lufttilslutning designet til at føre trykluft fra slange til spændcylinder uden ændring af flow-retning.
• Anvendes hvor en kompakt, lige montering er nødvendig for at holde slangelayoutet simpelt og for at minimere tryktab ved tilslutningspunktet.
• Egner sig til faste installationer på maskiner eller som udskiftning af slidte fittings i pneumatiske systemer.

Materiale og dimensioner

• Materiale: Stål — valgt for mekanisk styrke og god modstandsdygtighed over for mekanisk slid ved gentagne til- og frakoblinger.
• Tilslutningsmål: 6 mm indvendig diameter (slange) og gevind G 1/8" (BSPP) for den skrueforbindelse, der monteres i cylinderen eller manifolden.
• Fysiske mål (L x B x H): 21,5 x 13,75 x 13,75 mm — kompakt format, velegnet til trange montagesteder.

Tekniske egenskaber og overvejelser

• Stålmaterialet giver god holdbarhed ved vibration og hyppig håndtering, men kan være tungere og mere korrosionsmodtageligt end rustfri alternativer; overvej miljøet (fugt/kemikalier) ved valg af materiale.
• Gevindet er udført som G 1/8" (BSPP), hvilket er almindeligt i europæiske pneumatiske systemer — sørg for at tilslutningsfladen på cylinderen er kompatibel med BSPP-gevind for tæt montage.
• 6 mm slanger giver et begrænset volumetrisk flow sammenlignet med større diametre; dimensionen er velegnet til små til mellemstore cylindre og hurtige reaktionstider i kompakte systemer.

Kompatibilitet

• Designet til at passe til spændcylindre fra Hofmann og Monty samt andre enheder med G 1/8" indvendigt gevind og 6 mm slangeføring.
• Kontroller fysisk indbyrdes mål og gevindtype før montering for at undgå utætheder eller mekanisk skæv belastning.

Monteringsanvisning og vedligeholdelse

• Rensgevind og tætningsflader før montering; brug passende tætningsmiddel/pakning for BSPP-gevind for at sikre lufttæt forbindelse.
• Undgå overstramning ved montering — stram til med passende moment for stålmodstanden; gentagne demonteringer kan kræve inspektion for slid eller skader på tætningsflader.
• Inspektion: Kontroller periodisk for korrosion, fysiske skader og utætheder ved til- og frakoblinger.

Produktidentifikation

• Producent/brand: Riegler — anført på produktdokumentation og udstyrsoversigter.
• MPN: 677.00.00 (bruges til indkøb og reservedelsbestilling).
• GTIN: 4047322208710 (global vareidentifikation til lagerstyring og registrering).

Den enkle, robuste konstruktion gør denne lufttilslutning velegnet til værkstedsmiljøer, hvor en kompakt og direkte luftføring til spændcylindre ønskes. Ved tvivl om kompatibilitet eller anvendelse kan tekniske tegninger eller målinger fra den konkrete cylinder sammenlignes med de angivne mål før køb eller montage.
