Magnetspule 24Vhydac Nussbaum

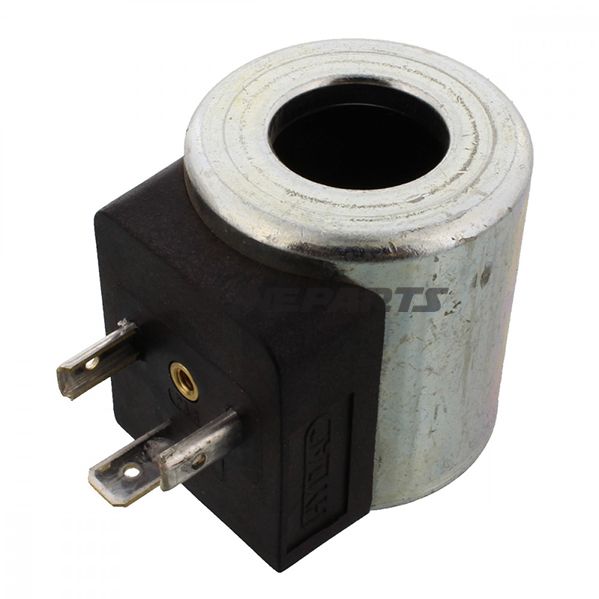

Magnetspole 24 V til Nussbaum ventil (typenummer 652.06.35)

Produktoversigt: Denne magnetspole (solenoid) er beregnet til elektrohydrauliske styre- og sædeventiler fra Nussbaum og kompatible enheder, hvor en 24 V DC spole anvendes. Den fremstår i en klassisk cylindrisk udformning med ydre og indre diameter samt højde angivet for korrekt pasform i ventilhuset. Producenten angives som Nussbaum, og producentens artikelnummer/MPN er 652.06.35.

Funktion: Spolens funktion er at generere et magnetfelt ved tilførsel af 24 V DC, som derefter aktiverer ventilens indvendige bevægelige element (anker/kerne). Når spolens magnetfelt træder i kraft, trækkes ankeret ind eller tilbage afhængigt af ventildesignet, hvilket åbner eller lukker flowkanaler i ventilen. Spolen er derfor en elektrisk aktiveringskomponent i tovejs- og flervejsventiler samt sædeventiler, hvor præcis og gentagelig bevægelse er nødvendig.

Materialer og konstruktionsdetaljer:

• Ydre materiale: Stålhylster omkring spolen, som beskytter viklinger og sikrer mekanisk pasform i ventilens spolehus.
• Indre dimensioner: Indvendig borediameter ca. 18 mm, hvilket er relevant for kerne/ankerens diameter og for pasform i ventilstykket.
• Ydre dimensioner: Ydre diameter ca. 36 mm og højde ca. 45 mm (spolenes samlede højde), længde angivet som 40 mm — disse mål bør kontrolleres mod ventilens spolehus for korrekt montage.
• Elektrisk spec: 24 V DC driftsspænding, typisk designet til standard DC-styresystemer i værksted- og køretøjsinstallationer.

Kompatibilitet og anvendelse: Spolen er designet til brug med Nussbaum-ventiler og lignende hydrauliske magnetventiler, eksempelvis varianter omtalt i Nussbaums reservedelslister. Den passer til ventiler, der angiver tilsvarende indre og ydre mål og 24 V mærkning. Bemærk at Nussbaum-variationer og tilhørende reservedelsnumre kan variere; MPN 652.06.35 angiver den specifikke spoleudgave i Nussbaums sortiment.

Praktiske overvejelser ved montering:

• Mål spolehullets indvendige diameter og dybde i ventilhuset før bestilling for at sikre korrekt pasform og at ankerets luftspalte bliver som specificeret af ventilproducenten.
• Sikre at spændingsforsyningen er 24 V DC og at tilslutningsstikket/ledningsføring matcher spolens terminaltype (kontroller fysisk terminaludformning, da denne ikke altid er standardiseret på tværs af leverandører).
• Kontroller isolations- og temperaturkrav i forhold til applikationen; stålhylstret beskytter mekanisk, men viklingernes varmeafledning og termiske grænser bør overholdes ved vedvarende belastning.

Tekniske fordele (kort og faktuelt):

• Robust stålhylster for mekanisk holdbarhed og nøjagtig pasform i ventilhuse.
• Standard 24 V DC driftsspænding, velegnet til almindelige installationsmiljøer i værksteder og mobile systemer.
• Dimensioner (Ø udvendig ≈ 36 mm, Ø indvendig ≈ 18 mm, højde ≈ 45 mm, længde ≈ 40 mm) gør spolen kompatibel med en række Nussbaum-ventiler, såfremt ventilens spolehus svarer.

Identifikation og reference: Leverandør/brand: Nussbaum. Model/MPN: 652.06.35. GTIN er ikke angivet i de tilgængelige data; for lager- eller ordremos bør reservedelsnummeret 652.06.35 anvendes ved forespørgsel hos Nussbaum eller autoriserede deleleverandører.

Bemærkninger: Oplysningerne her er baseret på de angivne mål og Nussbaum-referencer. Ved udskiftning af en spole anbefales altid fysisk sammenligning med den eksisterende spole og eventuel kontakt til ventilproducentens tekniske dokumentation for at sikre korrekt luftspalte, effektforbrug og termisk klasse.
