MAGNETVENTIL 24VDC ROTERENDE SM35/55/65 4-SAEULENB.

Magnetventil 24 V DC, roterende – til 4-søjle løfteplatforme (SM35/55/65)

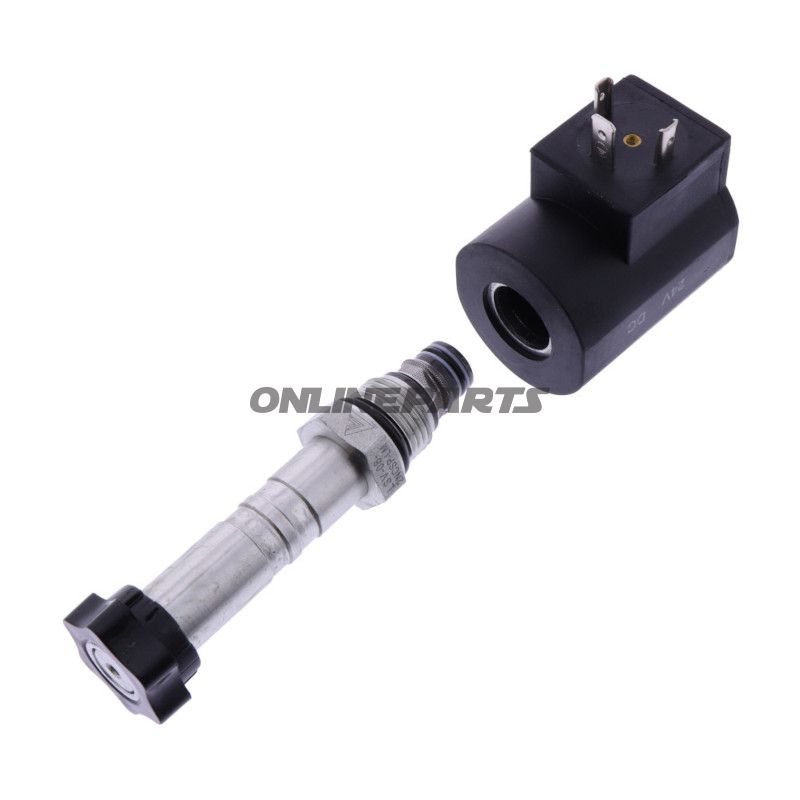

Produkt: roterende magnetventil med spole 24 V DC, beregnet til brug i 4-søjle løfteplatforme af typerne SM35, SM55 og SM65. Produktet markedsføres under brandet ROTARY og er angivet med producentnummer (MPN) 652.12.65 samt GTIN 4057612732238.

Funktion

• Magnetventilen er en roterende type, hvilket betyder at ventilens indre komponenter ændrer flowretning ved en drejning af indsatsen i stedet for lineær bevægelse. Dette bruges typisk til at skifte hydraulisk eller pneumatisk flow mellem forskellige til- og afgangsportene på en løfteplatform.
• Spolen er 24 V DC, så ventilen styres elektrisk med jævnspænding. Den samlede funktion er designet til pålideligt at skifte mellem positioner under typiske driftsforhold for løfteplatforme.

Materialer og dimensioner

• Ventillængde: 100 mm – giver et kompakt men robust monteringsformat til standard manifolds i løfteplatforme.
• Ventilspindel (SV): 22 mm.
• Akseldiameter: Ø 16 mm – relevant ved mekanisk tilpasning og rotation.
• Spolelængde: 50 mm og spoleø: Ø 39 mm – disse mål er nyttige ved udskiftning af spole eller ved valg af kompatibel elektrisk forbindelse og kapsling.
• Typisk udførelse for denne type ventil er i metallegeringer og slidstærke tætninger, designet til industriel brug. Materialevalg fokuserer på mekanisk styrke og modstandsdygtighed over for olier og hydrauliske væsker; specificerede materialer bør bekræftes ved behov hos leverandøren.

Kompatibilitet og anvendelse

• Udviklet til monteringer i 4-søjle platforme SM35, SM55 og SM65, hvor den roterende funktion kræves for at dirigere flow mellem søjler eller kredsløb.
• Originalt roterende reservedelsbetegnelse: LSV-08-2NCSP-LM-2H, hvilket kan hjælpe ved identifikation af kompatibilitet med eksisterende installationer.
• Mpn 652.12.65 og brand ROTARY signalerer fabrikantens variant – nyttigt ved bestilling og ved sammenligning med alternative komponenter.

Installation og overvejelser

• Kontroller fysisk pasform (akse- og huldiametre samt total længde) før montering. Aksel Ø 16 mm og SV 22 mm er kritiske mål ved tilpasning til roterende drev eller koblinger.
• Sørg for korrekt 24 V DC styrespænding og passende sikring/kabler, da spolekarakteristika påvirker strømtræk og varmeudvikling.
• Ved udskiftning af spole eller ventil skal polaritet og elektrisk tilslutning verificeres for at undgå dysfunktion.
• Dokumentationen fra leverandøren/producenten bør konsulteres for detaljer om driftstryk, flowkapacitet og tætningstyper, hvis disse parametre er afgørende for din installation.

Identifikation: Brand ROTARY, MPN 652.12.65, GTIN 4057612732238. Original delnavn/nummer LSV-08-2NCSP-LM-2H er nyttigt ved kontrol af reservedelslister til SM35/55/65 platforme.

Bemærk: Oplysningerne ovenfor beskriver mål og funktion; for komplet teknisk match (tryk, flowkurver, materialespecifikationer og miljøklasse) bør du sammenholde med producentens tekniske datablad eller kontakte leverandøren.
