Hovedkort PF751/7310 Butler 86SC56201

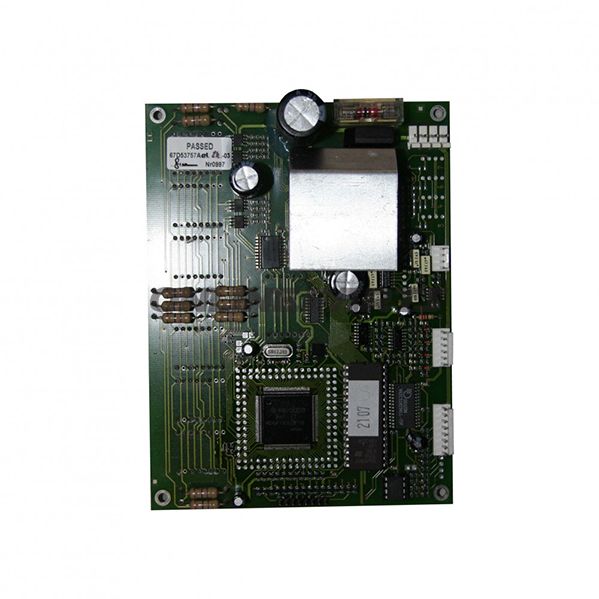

Hovedkort til Butler PF751/7310 (Butler 86SC56201) – bundkort til styring

Produkt: Hovedkort til Butler PF751/7310 (referencenummer Butler 86SC56201). Dette printkort fungerer som bundkort/styringskort i den specificerede Butler-enhed og håndterer den elektriske forbindelse og signalfordeling mellem komponenter i maskinens styringsmodul.

Funktion: Hovedkortet koordinerer interne signaler, strømfordeling og forbindelser til perifere komponenter i Butler PF751/7310-enheden. Det anvendes som erstatningsprint når det eksisterende bundkort er defekt, har komponentfejl eller skader forårsaget af f.eks. overspænding, fugt eller fysisk påvirkning. Monteringen sker typisk ved udskiftning af det defekte kort i kabinettet og tilslutning af eksisterende stik og kabelbundter.

• Kompatibilitet: Designet til Butler PF751/7310-enheder med referencen 86SC56201. Brugere bør kontrollere serienummer og fysisk layout på det eksisterende kort for at sikre direkte pasform og match i stikplaceringer.
• Mål: Længde 160 mm, bredde 120 mm. Disse dimensioner er vigtige ved vurdering af montageplads og skruehuller i kabinettet.
• Oprindelse og mærke: Leveres under mærket Blitz Rotary, og delen svarer til Butler-originaldelen angivet i dokumentationen (MPN 677.05.64).

Materiale og konstruktion: Kortet er udført i standard PCB-materiale med målangivende isolations- og ledningsbaner, loddepunkter og monteringshuller. Komponentvalget på et sådant hovedkort omfatter typisk standard passive komponenter (modstande, kondensatorer), forbindelseskontakter og eventuelle IC'er til styring og signalbehandling. Materialevalget er fokuseret på elektrisk stabilitet og mekanisk pasform frem for kosmetik. Der er ikke angivet særlige overfladebehandlinger eller konformal coating i leverancedataene; ved behov for ekstra beskyttelse mod fugt eller vibration anbefales lokal efterbehandling eller kontrol af relevans i serviceproceduren.

Teknisk identifikation: Producentens reservedelsnummer (MPN) er 677.05.64. GTIN er ikke angivet i de tilgængelige data. MPN og mærke indgår i reservedelsdokumentation og hjælper med at finde den korrekte hardware til service og reservedelslogistik.

Montering og servicebemærkninger:

• Følg producentens afbrydelses- og afmonteringsprocedurer: frakobl strøm, dokumentér forbindelser og fotografér stikplaceringer før demontering.
• Kontroller fysisk pasform af skruehuller og stik før permanent fastspænding.
• Ved udskiftning af ét kort i en styreenhed skal tilslutninger kontrolleres for korrosion eller skader; udskift efter behov for at undgå fejl efter montering.
• Hvis kortet viser tegn på varme- eller væskeskader, bør også tilstødende komponenter inspiceres.

Praktisk anvendelse: Målgruppen er serviceteknikere og erfarne motorcykelejere eller mekanikere, der foretager reparationer på Butler PF751/7310-enheder. Beskrivelsen og MPN 677.05.64 kan anvendes ved bestilling af reservedel eller ved kontrol i reservedelsdatabaser under mærket Blitz Rotary.

Bemærk: Der er ikke angivet GTIN i produktdataene. Sørg for at sammenholde MPN (677.05.64), fysisk mål (160 x 120 mm) og stiklayout med den defekte enhed for at sikre korrekt reservedel.
