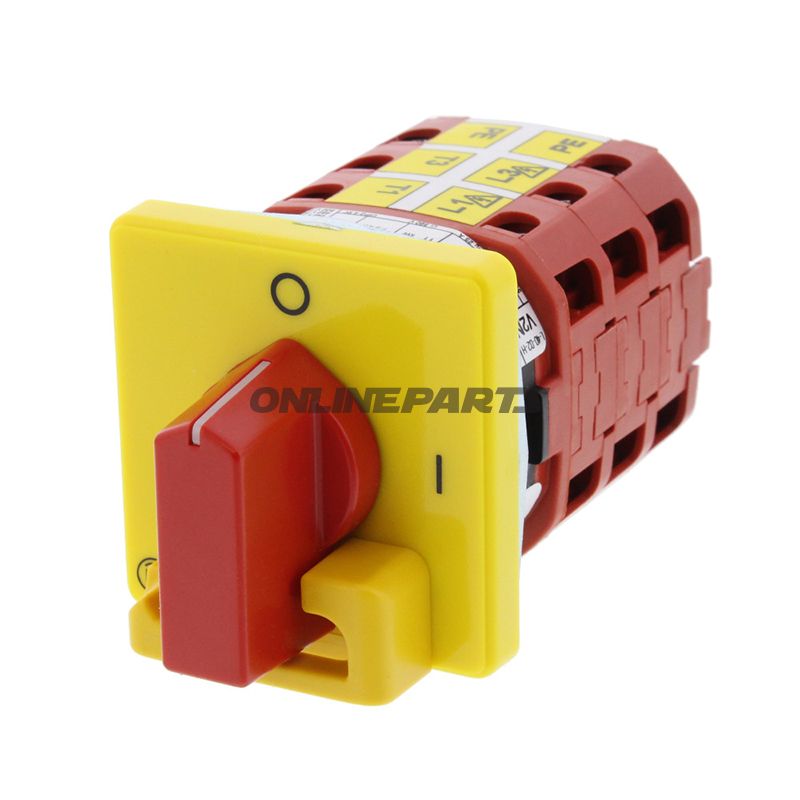

Hovedafbryder til Consul EL modeller H300/301/327/331/354/355
Produktoversigt: Denne hovedafbryder er designet til brug på Consul EL-maskiner med modelnumrene H300, H301, H327, H331, H354 og H355. Den leverer en mekanisk afbryderfunktion til sikker afbrydelse af strøm og er fremstillet med en kombination af kunststof og stål for at opnå en afbalanceret samling af elektrisk isolering og mekanisk styrke.
Funktion: Hovedafbryderen er beregnet til at bryde eller etablere strømtilførsel centralt i maskinens elsystem. Den anvendes typisk som nød- eller serviceafbryder, hvor der kræves en tydelig, afgrænset position for tænd/sluk-funktion. Konstruktionen sikrer en stabil kontaktposition og visuel indikation af afbryderens tilstand.
- Materialer: Hus og knap i kunststof kombineret med indvendige og monteringsdele i stål. Kunststoffdelen giver elektrisk isolation og formstabilitet, mens stålkonstruktionen sikrer robust montering og holdbarhed under vibrationspåvirkning.
- Fysiske mål: Total længde: 84 mm; bredde: 44 mm; højde: 41 mm; frontplade (blende): 48 x 48 mm. Disse dimensioner anvendes ved planlægning af indbygning i kontrolpanel eller kabinethus.
- Montering: Frontpladen på 48 x 48 mm kræver tilsvarende udsnit i panelet. Monteringsskruer og -beslag fastgøres mod stålrammen. Sørg for korrekt tilspænding for at undgå deformering af kunststofdelen.
- Elektrisk: Typisk anvendelse som mekanisk afbryder; for sikker tilslutning følg maskinens elektriske diagrammer og gældende normer for kabeltværsnit, sikringer og jordforbindelse.
Oprindelig reference og identifikation: Produktet svarer til originalnr. 141838 og er angivet som type V2N 01/HS-F1-BE-RG. Fabrikantens delebetegnelse i salgsdokumentation er MPN 652.07.26. Oplysningen om GTIN er ikke angivet i det tilgængelige materiale.
Anvendelighed og kompatibilitet: Denne hovedafbryder er specifikt rettet mod Consul EL-serien nævnt ovenfor. Ved udskiftning anbefales kontrol af mekanisk passform og elektriske tilslutninger mod den eksisterende installation. Hvis der er uklarhed om kompatibilitet, sammenlign originalnr. 141838 eller typebetegnelsen V2N 01/HS-F1-BE-RG med den gamle enhed før montering.
Tekniske bemærkninger og installationstips:
- Kontroller at strømmen er afbrudt før arbejde på elsystemet.
- Efter montering, kontroller mekanisk fiksering og funktion ved flere cykler for at sikre korrekt kontakttryk og position.
- Ved anvendelse i miljøer med fugt eller kraftig forurening overvej passende tætninger eller kapslingsforanstaltninger, da kunststofkomponenter kan påvirkes af kemikalier over tid.
- Erstatningsdelen følger de angivne fysiske mål; hvis paneludskæring eller beslag er modificeret, skal disse tilpasses før endelig fastgørelse.
Bemærkning om identifikation: Informationen stammer fra produktdata hvor MPN er angivet som 652.07.26 og originalnummer 141838. GTIN og brand er ikke oplyst i kildematerialet; kontakt leverandør eller serviceleverandør for yderligere sporbarhed, hvis GTIN/producentnavn kræves i dokumentation.
