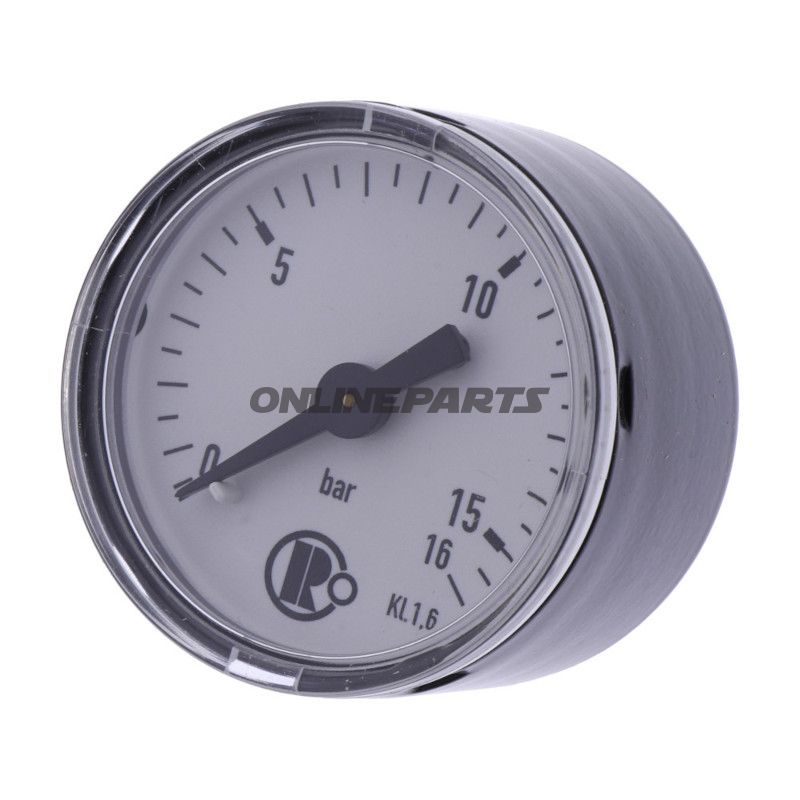

Manometer 16 bar, Ø40 mm, G 1/8 — bagudvendt tilslutning
Produkt: Manometer til måling af tryk op til 16 bar, med 40 mm urskive og bagudvendt G 1/8"-tilslutning. Producenten er Riegler, modelnummer (MPN) 656.03.84, GTIN 4047322015448.
Dette manometer er designet til direkte mekanisk trykmåling i hydrauliske systemer, lufttrykssystemer og andre tekniske installationer, hvor en kompakt, pålidelig instrumentering kræves. Den bagudvendte (rear) G 1/8"-tilslutning gør det velegnet til panelmontering, hvor måletilslutningen er skjult bag instrumentpanelet eller en armaturplade.
- Måleområde: 0–16 bar, analog visning.
- Skivediameter: Ø 40 mm — kompakt størrelse til trange monteringsforhold.
- Tilslutning: G 1/8" (bagudvendt), normaliseret gevind for nem integration i eksisterende fittings og studse.
- Model og mærke: Riegler, MPN 656.03.84, GTIN 4047322015448.
Funktion og anvendelse
Manometerets primære funktion er at levere en visuel aflæsning af tryk i systemer op til 16 bar. Den analoge urskive giver hurtig orientering om driftstryk, maksimalbelastning og eventuelle trykfald. Bagtil placeret tilslutning forenkler installationsarbejde i paneler, kontrolbokse og indbyggede instrumentløsninger, hvor fronten skal være fri for fittings.
Materialer og konstruktion
Riegler-manometre i denne serie er typisk udført med en korrosionsbestandig urkasse og et klart frontglas for god læsbarhed. Gevindtilslutningen i standard G 1/8" sikrer kompatibilitet med messing- eller rustfri adaptere og fittings. Instrumentets mekaniske bevægelige dele er fremstillet for modest slidbestandighed under normal driftsbelastning. Beskrivelse af præcise materialer (f.eks. kassemetal, membranmateriale) bør verificeres mod fabrikantens tekniske datablad, hvis krav til aggressive medier eller høj kemikaliebestandighed foreligger.
Tekniske fordele
- Kompatibel standardtilslutning (G 1/8") for nem montering i panel eller rørinstallation.
- Kompakt Ø40 mm-skive gør den let at integrere i tætte instrumentpaneler.
- Analog aflæsning uden behov for strøm; egnet til simple overvågningsopgaver og nødstopovervågning.
- Produsentens identifikation (Riegler, MPN 656.03.84) gør det enkelt at finde reservedele eller tilsvarende modeller ved service.
Kompatibilitet og installation
Installation kræver passende G 1/8"-tilslutning i panelet eller i rørføringen. Ved panelmontering skal du sørge for korrekt moment ved tilspænding af gevind for at undgå deformation og lækage. Hvis mediet er aggressivt, højtemperatur eller korrosivt, bør du kontrollere materialekompatibilitet eller anvende passende mellemliggende fittings/materialer for at beskytte instrumentet.
Bemærkninger
GTIN 4047322015448 og MPN 656.03.84 er angivet for entydig identifikation ved indkøb og service. Kontakt Rieglers tekniske dokumentation for detaljerede oplysninger om nøjagtighedsklasse, vibrationsmodstand, kapslingsklasse og godkendelser, hvis disse parametre er krævet i din applikation.
