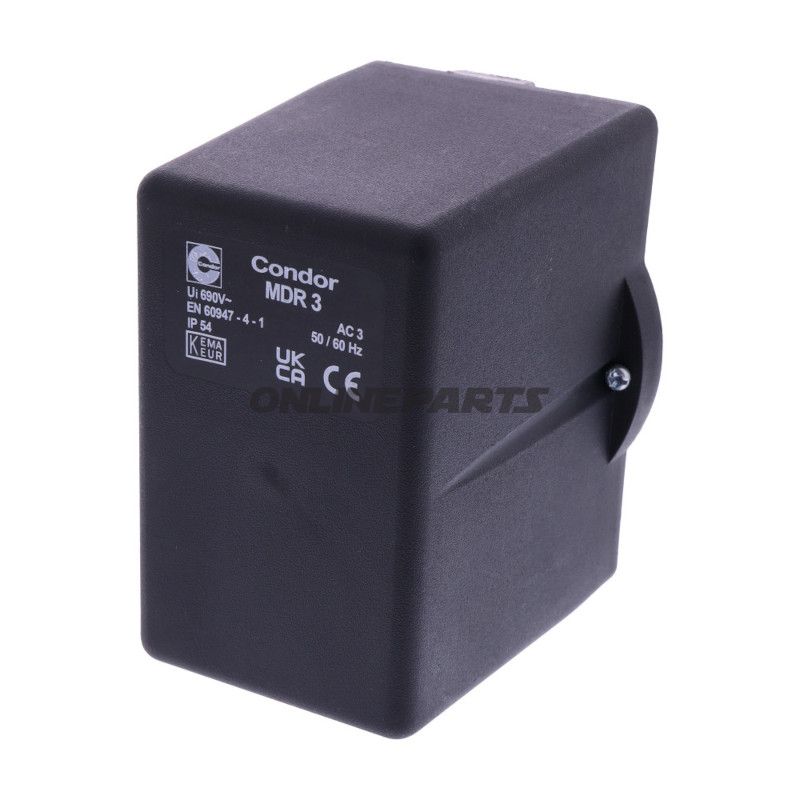

MDR 3/25 trykknap G 1/2 25 bar

Trykafbryder til kompressor — MDR 3/25, G 1/2, 25 bar (Condor type)

Produktbeskrivelse: Dette er en mekanisk trykafbryder af typen MDR 3/25, beregnet til styring af kompressortryk. Enheden er forudindstillet til et sluttryk omkring 25 bar (arbejdsområde 21,5–25 bar) og har en procesforbindelse i G 1/2". Modellen svarer til Condor-originaldel nummer 227045 og leveres under producentens reservedele-nummer (MPN) 650.02.74.

Funktion og anvendelse:

• Overvåger trykket i et kompressorsystem og aktiverer/afbryder elektrisk kreds ved det indstillede trykpunkt.
• Velegnet til kompressoranlæg og trykluftinstallationer, hvor et sluttryk omkring 25 bar er ønsket.
• Bemærk: Enheden er uden integreret tænd/sluk-kontakt (dvs. leveres kun som tryktrigger — elektrisk styring skal tilsluttes separat i overensstemmelse med systemets krav).

Tekniske data og ydeevne:

• Type: MDR 3/25 (Condor-udførelse)
• Trykområde (forudindstilling): cirka 21,5–25 bar
• Procestilslutning: G 1/2"
• Effektangivelse: 7,5 kW (angiver den maksimale motoreffekt, som trykafbryderen kan håndtere ved kobling)
• MPN (producentens reservedelsnummer): 650.02.74

Materialer og konstruktionsmæssige egenskaber:

• Kropsmateriale og interne komponenter er fremstillet til industriel brug med fokus på stabil mekanisk funktion og lang levetid. (Specifikke materialer afhænger af producentens variant; ved behov for materialedokumentation anbefales henvendelse til leverandørens tekniske datablad.)
• G 1/2" procesgevind udført i korrosionsbestandigt materiale egnet til køretøjstekniske og industrielle trykluftmiljøer.
• Indre kontaktmekanisme dimensioneret til angivet effekt (7,5 kW), hvilket bør matches med den tilsluttede elektriske belastning og styrekredsens krav.

Kompatibilitet og montage:

• Montage direkte på trykluftledning eller trykbeholder med G 1/2"-tilslutning.
• Passer som erstatningsdel for Condor-originalnr. 227045 og kan anvendes i systemer, der tidligere har benyttet MDR 3/25-typen.
• Elektrisk tilslutning kræver korrekt dimensionerede kabler og kontrolkomponenter — trykafbryderen leveres uden hovedafbryder, så slutning af kreds skal udføres efter gældende el-installationsregler.

Sikkerhed og drift:

• Kontrollér at systemets maksimale driftstryk og den elektriske belastning ikke overstiger enhedens angivne værdier.
• Ved montering og vedligehold anbefales brug af passende tætningsmidler og momentangivelser for G-gevind for at undgå lækager.
• Regelmæssig inspektion af kontaktpunkter og mekanik anbefales i tunge driftssituationer for at sikre pålidelig kobling over tid.

Identifikation: Denne trykafbryder markeres med producentens reservedelsnummer MPN 650.02.74 og svarer til Condor-original 227045. GTIN er ikke angivet i de tilgængelige data.

Anvendelsestip til mekanikere: Ved udskiftning af en eksisterende MDR 3/25: verificer fysisk mål, gevindtype (G 1/2"), elektriske kontaktkrav og at sluttryk ligger inden for 21,5–25 bar. Brug måleværktøj til at bekræfte korrekt funktion efter montering.
