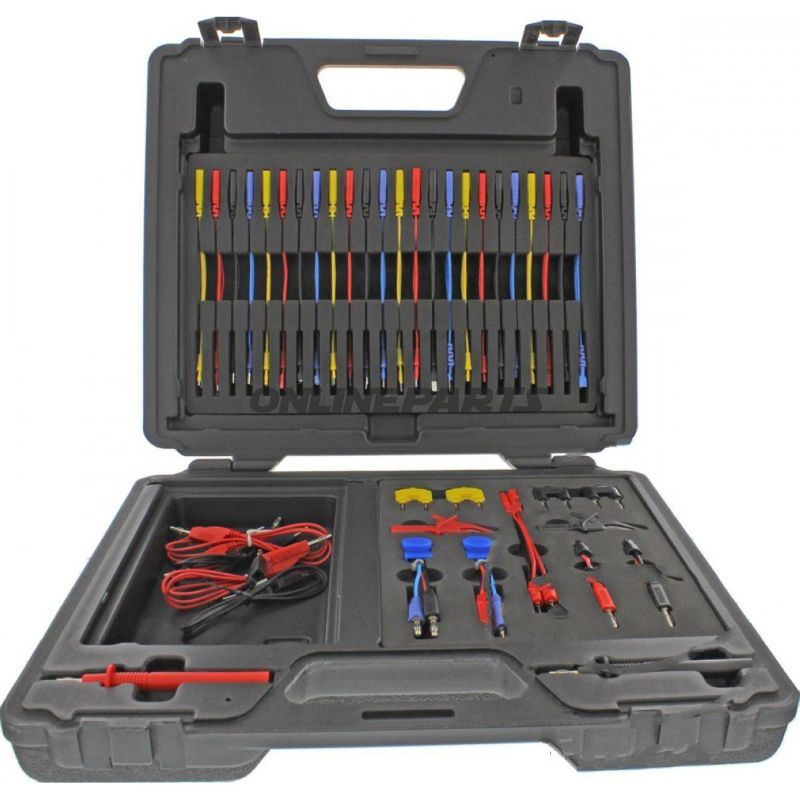

JMP Testkabel Sæt i Kuffert

Testkabelsæt i kuffert til fejlfinding på køretøjets elektriske system

Produkt: JMP Testkabel Sæt i Kuffert (brand: JMP).
MPN: 609.01.15 · GTIN: 4043981186642.

Dette sæt er udviklet til professionel brug ved fejlfinding og målearbejde på køretøjers elektriske anlæg og elektronik. Sættet leveres i en plastkuffert med skumindlæg, hvor de enkelte komponenter er sorteret for hurtig adgang i værkstedssammenhæng.

Funktion og anvendelse

• Bruges til kontaktmåling og ledningsdiagnostik i forbindelse med multimeter, tangamperemeter, testlamper og lignende måleværktøj.
• Muliggør probning af kontakter, stikkoncepter, sensorer og kredsløb uden at beskadige isolering eller kontakter ved brug af de medfølgende nåle- og krokodilleklemmer.
• Indbyggede testfunktioner som LED-testkabler og faste trykmodstande gør det muligt at kontrollere polaritet, kontinuitet og specifikke dækninger som airbag- og selestrammer-kredse.

Materialer og konstruktion

• Kabler: Fleksible silikoneisolerede ledere, valgt for god fleksibilitet ved lave temperaturer og lang levetid ved gentagen håndtering.
• Prober og stik: Metalspidser og fjederkurvspidser udført i belagt kobber/legering for god kontakt og slitagebestandighed.
• Kuffert: Robust plastik med skumindlæg, som beskytter komponenterne og holder dem organiserede i et værkstedsmiljø.

Indhold og tekniske detaljer

Sættet indeholder et bredt udvalg af forbindelses- og testelementer, så brugeren kan tilpasse måleopsætningen til mange typer køretøjsstik og terminaler:

• 2 store prober med fjederkurvspids (rød og sort).
• 4 forlængere med fjederkurvspids, kabellængde 91 cm (2 røde, 2 sorte).
• 4 prober med nålespids (2 røde, 2 sorte).
• 2 krokodillenæb-prøveklemmer (rød og sort), kan anvendes sammen med prober eller forlængere.
• 2 faste testmodstande til airbag- og selestrammer-kontrol (gule).
• 2 trinløst variable potentiometre (5 kΩ) til f.eks. simulering eller kontrol af temperaturfølere.
• 2 testkabler med LED til visning af polaritet og tilstedeværelse af spænding.
• 2 broer (hver med 2 bananstik til én testmuffe), sorte.
• 12 indvendige rundstik testkabler, længde 15 cm: 3× 1,6 mm (gul), 3× 2,5 mm (rød), 3× 3,5 mm (sort), 3× 3,9 mm (blå).
• 12 udvendige rundstik testkabler, længde 15 cm: samme diameterfordeling som ovenfor.
• 24 indvendige fladstik testkabler, længde 15 cm: fordelt 3× for hver dimension (0,6×0,6 mm gul; 0,6×0,9 mm rød; 0,6×1,3 mm sort; 0,6×1,9 mm blå).
• 24 udvendige fladstik testkabler, længde 15 cm: samme dimensioner og farvekodning som indvendige fladstik.

Kompatibilitet og praktiske fordele

• Dimensioneringen og farvekodningen gør det hurtigt at identificere passende adaptere til almindelige runde og flade stikkonfigurationer i biler og lette køretøjer.
• Potentiometre og faste modstande muliggør simple simulations- og måleopgaver ved sensorkontrol (f.eks. olietemperatur-, motortemperatur- og ladelufttemperatur-sensorer).
• Fleksible silikonekabler reducerer risiko for ledningsbrud ved gentagen bevægelse og bøjning i værkstedsbrug.

Dette sæt fra JMP (MPN 609.01.15, GTIN 4043981186642) er sammensat, så mekanikere og teknisk personale hurtigt kan etablere pålidelige midlertidige måleforbindelser og simuleringer på et bredt udsnit af køretøjers elektriske komponenter.
