Gevindskål 20-32 mm Båndbredde 9

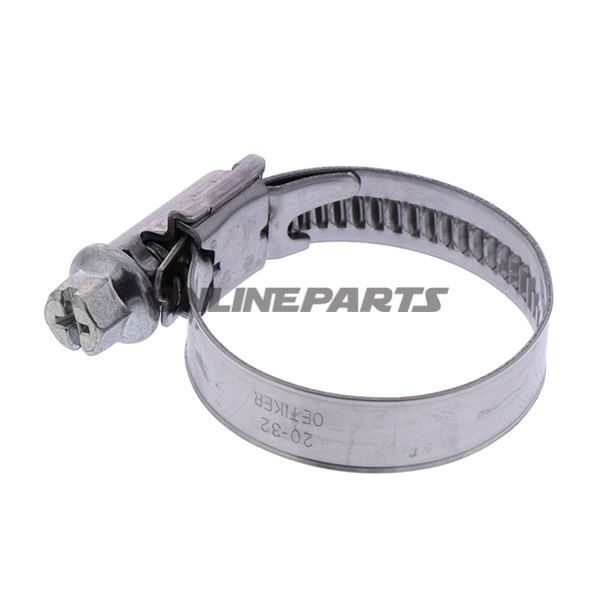

Gevindskål (slangklemme) 20–32 mm, båndbredde 9 mm — W2 (type 126)

Denne gevindskål (slangklemme) med reference WD9 20-32 C7 W2 og producentens varenummer MPN 467.94.78 er designet til brug på fleksible slanger og rør, hvor et bredt spændområde og god korrosionsbestandighed er påkrævet. GTIN: 12600454.

Funktion

• Klemmen anvender et skruegevindsystem (også kaldet Schneckengewindeschelle/Jubilee clip) til jævn og kontrolleret kraftoverførsel, så indstillede spændkræfter bevares over tid.
• Den korte hussadel fordeler trykket jævnt langs klemmen og forbedrer tætningen mod slangematerialet.
• Den svejseløse husforbindelse sikrer en mekanisk stabil samling uden svejsesømme, hvilket reducerer svage punkter og forbedrer korrosionsmodstanden.

Materialevalg og konstruktion

• Bånd og hus er fremstillet i rustfrit stål, materialekode 126 W2 (Werkstoff-Nr. 1.4016 / UNS S43000). Det giver god korrosionsbestandighed i almindelige miljøer og kompatibilitet med de fleste køretøjs- og maskinmiljøer.
• Skrueprofilen er en sekskant med tværgående udsparing (kombineret unbrakon/Phillips-agtig betjening), hvor selve skruen er galvaniseret stål for slidstyrke ved indspænding.
• Båndet er koldbearbejdet og har en let sfærisk (buelignende) form, som følger slangens kurvatur og hjælper med at forhindre lokale trykpunkter.
• Flangede (afbukkede) båndkanter reducerer risikoen for at beskadige slangematerialet under montering og drift.
• Trådens/gevinternes højde er designet til at falde mod begge sider, så det fulde gevindtværsnit ligger midt i båndet — dette understøtter en ensartet klemkraft over hele spændområdet.

Tekniske data og dimensioner

• Diameterområde (klemområde): 20–32 mm
• Båndbredde: 9 mm
• Båndtykkelse: 0,6 mm
• Materiale: 126 W2 (rustfrit stål, 1.4016 / UNS S43000)
• Skruehovedprofil: sekskant med krydsudsparing
• Farve: sølv (råt ståludseende)

Kompatibilitet og anvendelse

• Velegnet til slanger og fleksible forbindelser inden for motorcykler, biler og mindre maskiner, hvor 20–32 mm diameter og en 9 mm klemmebredde passer.
• Anbefales til både mekanikere og motorcykelejere, der har behov for en teknisk robust klemme med et bredt spændområde og god tætningsevne.

Standarder og kvalitet

• Konstruktionen er i overensstemmelse med DIN 3017 for testet klemmebånd, stor spændvidde og høje holdekræfter.
• Fremstillingsmetode (koldbearbejdning) og svejseløs husforbindelse bidrager til ensartet kvalitet og langtidsholdbar ydelse under normale driftsforhold.

Praktiske bemærkninger

• MPN 467.94.78 kan anvendes som reference ved reservedelsbestilling eller indkøb for at sikre korrekt variant.
• GTIN 12600454 er indsat for entydig produktidentifikation ved varestyring og lagerstyring.
• Vær opmærksom på at vælge korrekt værktøj (SW7 / passende skruetrækker) for at undgå overstramning eller beskadigelse af klemme og skrue.

Reference: WD9 20-32 C7 W2 — teknisk udførelse bygget til vedvarende klemning i applikationer med krav om mekanisk stabilitet og korrosionsmodstand.
