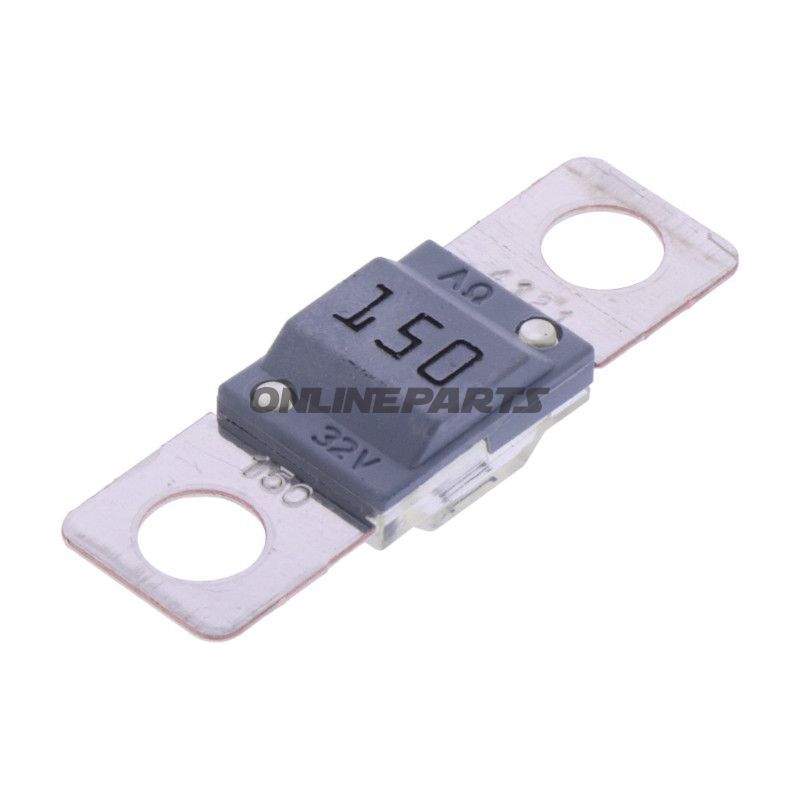

Midi-sikring 150A JMP grå pakke med 5 styk

Midi-sikring 150 A med bolt-forbindelse til 12/24 V elektriske anlæg

Produkt: JMP Midi-sikring, model 149.01.51 (GTIN: 4043981410860). Denne sikring er beregnet til direkte bolt- eller skrueforbindelse i motorkøretøjers strømkredse, når der kræves en højstrømsbeskyttelse op til 150 A ved lav spænding (op til 32 V).

Funktion og anvendelse

• Midi-sikringen beskytter hoved- og fordelingskredse mod overstrøm og kortslutning ved at bryde forbindelsen når strømmen overstiger sikringens karakteristik (150 A).
• Bolt-down design (skrue-/boltforbindelse) gør den velegnet som hovedsikring eller til beskyttelse af kraftige forbrugere hvor lav overgangsmodstand og sikker mekanisk fastgørelse er vigtig.
• Den klare/halvgennemsigtige husdel på den ene side tillader visuel inspektion af sikringselementet uden demontering.

Materialer og konstruktion

• Husmaterialer: PA66 (polyamid) og PSU (polyethersulfon), udvalgt for mekanisk styrke og kemisk resistens i køretøjsmiljøer.
• Kontakter: Tennede kobberkontakter for forbedret korrosionsbestandighed og elektrisk ledningsevne.
• Bolte- og skrueforbindelse: M5-gængede forbindelser med en anbefalet spænding (fastgørelsesmoment) på 4,5 Nm ±1 Nm for at sikre korrekt kontakttryk uden at beskadige komponenten.
• Dimensioner og mekanik: samlet længde cirka 42 x 12 mm, hulafstand 30 mm og huldiameter ca. 5,5 mm, tilpasset standardiserede montagepunkter i mange installationssituationer.

Tekniske data

• Type: Midi, bolt-down sikring
• Ampere: 150 A
• Spænding: op til 32 V (velegnet til 12 V og 24 V systemer i praksis)
• Dimensioner: 42 x 12 mm
• Hulafstand: 30 mm
• Huldiameter: 5,5 mm
• Automatisk gensmeltning: Nej (engangselement)

Kompatibilitet og anvendelsesområder

• Egnet til hovedsikring i motorcykler, ATV, små lastebiler og marineinstallationer hvor pladsen er begrænset, men høje strømme skal sikres.
• Brug hvor en robust mekanisk fastgørelse foretrækkes frem for hurtigafbrydende stikbaserede sikringer.
• Velegnet i applikationer hvor visuel inspektion af sikringslegemet forud for demontering er en fordel.

Montering og håndtering

• Fastgørelsesmoment: 4,5 Nm ±1 Nm på M5-boltene — følg værktøjsspecifikation for at undgå under- eller overstramning.
• Sørg for korrekte skive- og møtrikkomponenter samt ren kontaktflade for laveste mulige overgangsmodstand.
• Da sikringen er et engangselement, skal udskiftning ske med en sikring af samme type og karakteristik (JMP 149.01.51) for at opretholde korrekt beskyttelse.

Identifikation

• Producent/brand: JMP — modelnummer MPN 149.01.51.
• GTIN: 4043981410860 (bruges til entydig identifikation i reservedelsstyring og indkøb).

Beskrivelsen ovenfor dækker funktion, materialevalg, monteringsparametre og relevante tekniske mål for JMP Midi-sikringen 150 A. Ved tvivl om kompatibilitet med en specifik installation anbefales kontrol af monteringsmål (hulafstand og huldiameter) og systemspænding før montering.
