Fladt stikdåse 0,5-1,0 4,8 mm

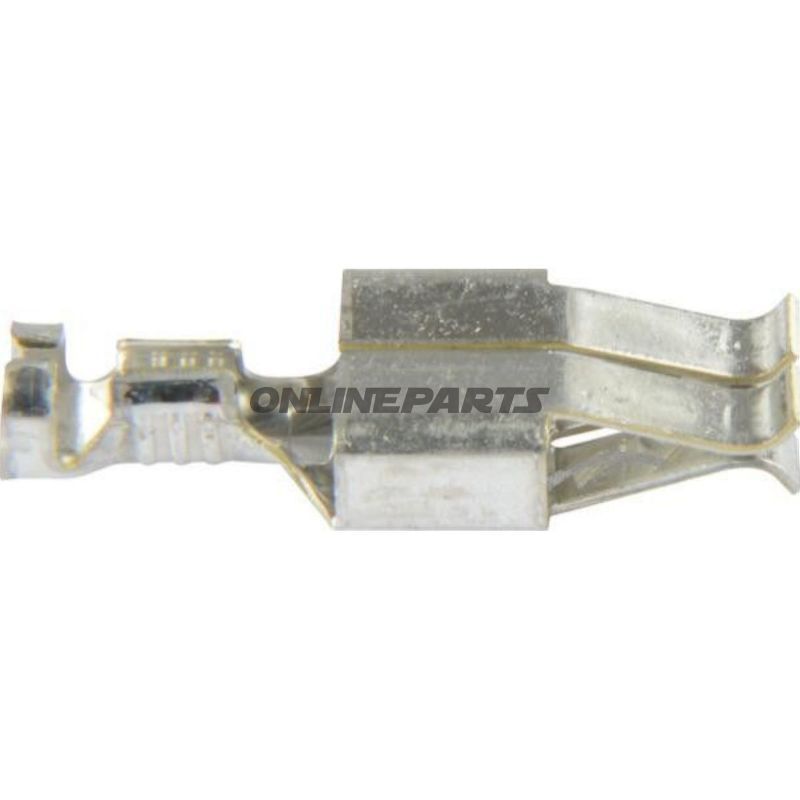

Flad stikdåse (hun) 0,5–1,0 mm², 4,8 x 0,8 mm — passende til AMP/Tyco-systemer

Produktoversigt: Denne flade stikdåse (kaldet fladstik-hylster eller spade connector female) med mål 4,8 x 0,8 mm er beregnet til elektriske forbindelser i køretøjer og maskiner, hvor pladsen er begrænset og en isoleret, pålidelig kontakt ønskes. Den sættes ind over en tilhørende flatstik-bøsning eller -stik og anvendes typisk i motorvogne, styrekasser og elektriske moduler.

• MPN: 158.82.19
• GTIN: 4026736010669
• Kompatibilitet: Udformet til standard 4,8 mm flatstik, og er kompatibel med AMP/Tyco ST systemer. Beskrevne anvendelsesområder inkluderer bl.a. visse MAN-applikationer.

Funktion og anvendelse: Stikdåsen fungerer som den hunlige del af en fladstikkobling og sikrer elektrisk kontakt mellem leder og han-stik. Den isolerede udgave reducerer risikoen for kortslutning og utilsigtet berøring i kompakte elektriske installationer. Produktet er velegnet til enkeltpolige forbindelser, hvor hurtig tilslutning og demontering kan være nødvendig under service og vedligehold.

Materialer og konstruktion: Produktet leveres som en krympet forbindelsestype (Crimp), hvilket betyder at ledende kontaktflader normalt er udført i metal (typisk tinbelagt kobber eller lignende legering) for at sikre god elektrisk ledningsevne og korrosionsmodstand. Det ydre isoleringsmateriale er plast, dimensioneret til at modstå almindelige temperatur- og vibrationspåvirkninger i køretøjsmiljøer. Der er ikke indbygget krympeflex (heat shrink tubing) og forbindelsen er ikke beregnet til lodning.

Tekniske data (sammenfatning):

• Tværsnit (anbefalet): 0,5–1,0 mm² (teknisk rækkevidde oplyst op til 1,5 mm² som maksimum i nogle specifikationer)
• Stikmål (B x H): 4,8 x 0,8 mm
• Stiktype: Fladstik-hylster (spade connector female), isoleret, 1 pol
• Egnet til systemer: 4,8 mm, evt. andre flatstik-dimensioner nævnt i teknisk tabel er 5,8 mm og 6,3 mm for tilsvarende varianter i samme familie
• Forbindelsestype: Krymp (Crimp); ikke loddet
• Isoleret: Ja

Praktiske bemærkninger til monteringen: For korrekt elektrisk og mekanisk forbindelse skal lederens lederareal (tværsnit) passe til hylstrens anbefaling (0,5–1,0 mm²). Krympning bør udføres med et egnet krympeværktøj til isolerede terminaler for at sikre korrekt deformation af metalhylstren og bevare isoleringens integritet. Undgå overtæmning, da plastikisoleringen kan beskadiges, og kontaktfladen på metal kan blive svækket.

Kompatibilitet og reservedelsinformation: Produktets design og dimensioner gør det velegnet som udskiftningsdel i installationssammenhænge, hvor AMP/Tyco ST-standarder anvendes. MPN 158.82.19 og GTIN 4026736010669 kan anvendes ved identifikation af den præcise variant ved bestilling eller søgning efter dokumentation.

Kvalitets- og sikkerhedsovervejelser: Brug altid terminaler og stik beregnet til det aktuelle strøm- og temperaturniveau. Selvom denne stikdåse er isoleret, bør den ikke anvendes i ubeskyttede miljøer med langvarig eksponering for fugt uden yderligere forsegling. For applikationer i tungt miljø anbefales korrekt kabelaflastning og eventuel yderligere forsegling.
