Fladstikshylster 1.0-2.5 2.8 mm

Fladstikshylster 1,0–2,5 mm² til 2,8 mm flade stik — crimp-kobling

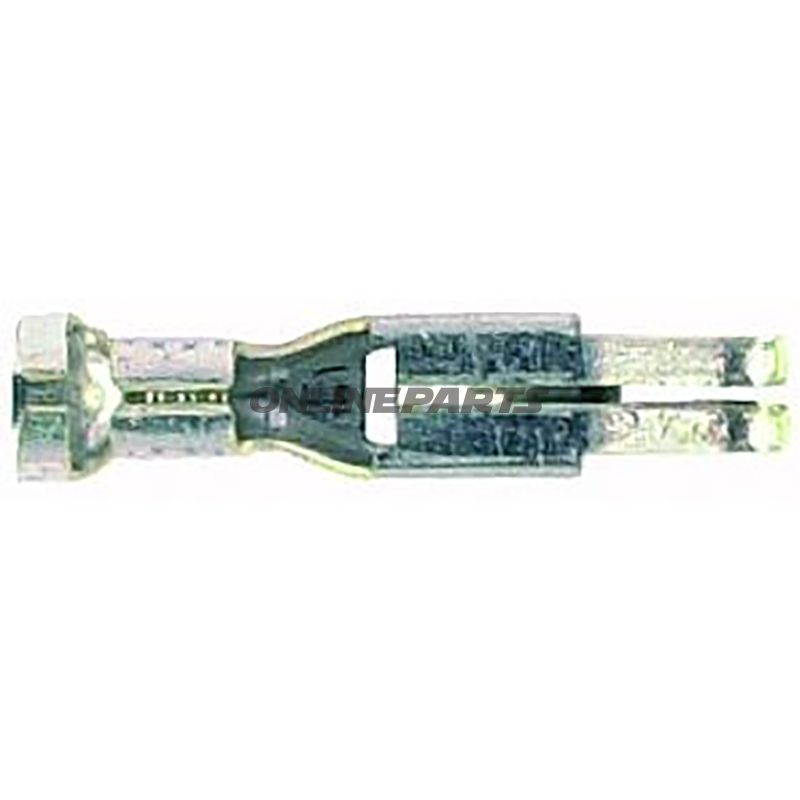

Denne fladstikshylster er en crimp-forbindelse designet til 2,8 mm flade hanstik (spade) og egner sig til ledningsdimensioner fra 1,0 til 2,5 mm². Produktet svarer til de hylstre, der anvendes i AMP/Tyco JT-systemer og ses ofte i bil- og lastvognsinstallationer fra fabrikker som Audi, VW og MAN.

• Funktion: Hylstrene bruges til mekanisk og elektrisk forbindelse mellem kabel og fladt stik (spade). Kombinationen med korrekt crimp-værktøj giver en lav-resistiv, vibrationsstabil forbindelse uden lodding.
• Stikdimension: 2,8 × 0,8 mm (bredde × tykkelse) — udviklet til standard 2,8 mm flade stik.
• Ledningsområde: 1,0–2,5 mm². Passer til en række tværsnittypiske installationer i køretøjer og maskiner.
• Isolering: Hylsteren leveres med isolering, hvilket reducerer risiko for kortslutning ved tætte monteringer og giver mekanisk beskyttelse mod træk på kablet.
• Antal poler: 1-polet (enkelt kontakt) til brug i enkeltkredsforbindelser.
• Svejsning/lodning: Produktet er beregnet til crimp-forbindelse — ikke tilsigtet til lodning eller brug af krympeflex.

Materialevalg og egenskaber

Selve kontaktdelen er udført i en metallegering egnet til crimp-forbindelser for at sikre god elektrisk ledningsevne og mekanisk fastholdelse. Isoleringsdelen er fremstillet i polymer materiale, der tåler normal driftsbelastning i køretøjsmiljø (temperaturvariationer og vibrationer). Konstruktionen er uden varme-skrumpemanchet, hvilket betyder, at tætning mod fugt kræver yderligere foranstaltninger i krævende miljøer.

Tekniske data (sammendrag)

• Type: Hun-hylster til fladt stik (spade)
• Passer til: 2,8 mm flade stik
• Ledningsområde: 1,0–2,5 mm²
• Isoleret: Ja
• Svejsning/lodning: Nej (crimp)
• Antal poler: 1

Kompatibilitet og anvendelse

Hylstrene bruges typisk i køretøjernes elektriske stiksystemer, som er kompatible med AMP/Tyco JT-standarder. De er velegnede til signal- og lavstrømsforsyninger i instrumenter, sensorer og styreenheder, hvor et standard 2,8 mm fladt stik anvendes. Når de anvendes i automobilapplikationer, ses de ofte i kontakter og kabelsamlere fra producenter som nævnt i produktdata.

Mærkeinformation, varenummer og strekkode

Varenummer (MPN): 158.81.77. GTIN/streckode: 4026736010607. I produktteksten nævnes også Herth + Buss som reference til crimp-typen, men varen kan anvendes i alle systemer, der følger de angivne mål og tværsnit.

Anvendelsestips for mekanikere

• Brug et kvalitets crimp-værktøj dimensioneret til 1,0–2,5 mm² for at opnå korrekt mekanisk greb og lav overgangsmodstand.
• Kontrollér at den valgte hylster passer til den aktuelle 2,8 mm stikkontakt (mål 2,8 × 0,8 mm).
• I miljøer med udsættelse for fugt eller kemikalier bør der overvejes supplerende tætning (fx krymperør med lim) da hylsteren ikke har varme-skrump.

Tekniske data er baseret på producentens specifikationer for denne type fladstikshylstre og er beregnet til fagpersoner, der skal sikre korrekt valg og installation i køretøjs- og maskinapplikationer.
