Arbejdsstrømsrelæ ID MQ 1084623

Arbejdsstrømsrelæ (4-polet, 12 V) til lygter, horn og elektriske forbrugere

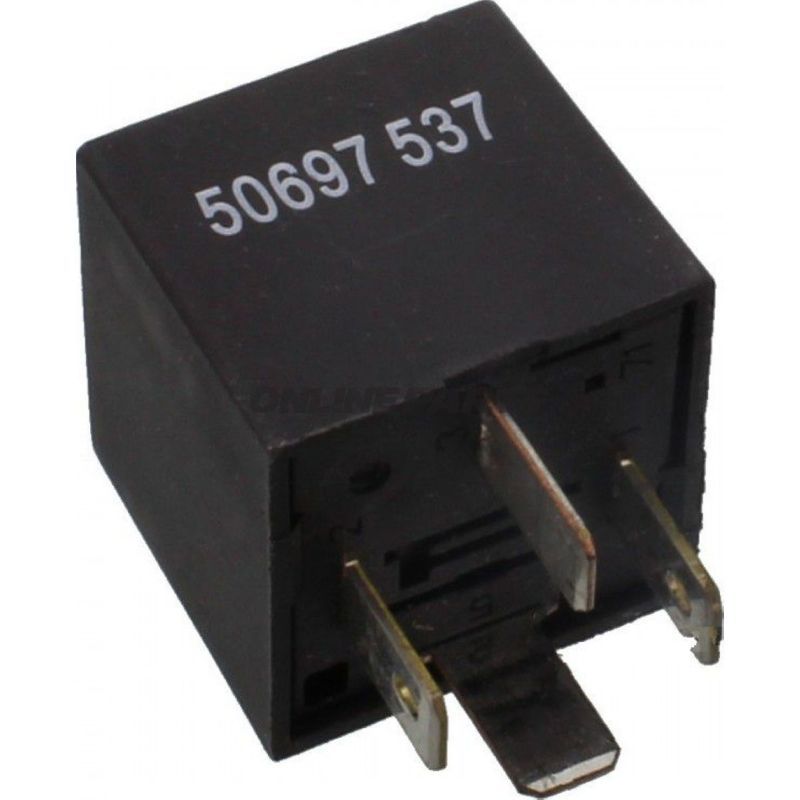

Produkt: Arbejdsstrømsrelæ ID MQ 1084623 (MPN: 108.02.74, GTIN: 4026736058708). Dette minirelæ er et 4-polet 12 V arbejdsstrømsrelæ med holder og fladstiktilslutninger, designet til at lukke kredsløbet mellem strømkilde og elektriske forbrugere i køretøjer.

Funktion

• Relæet fungerer som en elektrisk kontakt, der styres af en lavstrømsstyring (spole) og lukker en højstrømskreds til en belastning.
• Brugsområder omfatter forlygter, ekstralygter, horn, varmeapparater, blæsere, motorer til vinduesløftere, klimaanlæg og tændingssystemer.
• Indbygget parallelmodstand til spolen hjælper med stabilisering af spolestrøm og kan reducere uønskede transiente effekter ved frakobling.

Materialer og konstruktion

• Hus og kontakter: typisk fremstillet i metal og teknisk plast for at opnå elektrisk isolering og mekanisk holdbarhed under køretøjsforhold. Designet til almindelig automobil drift uden ekstreme miljøspecifikationer angivet.
• Tilslutninger: 4 fladstik (6,3 mm) for hurtig og standardiseret montering i kabelnet.
• Medfølgende holder (montageholder): giver mekanisk fiksering og forenkler udskiftning og service.

Tekniske egenskaber

• Driftspænding: 12 V
• Antal poler: 4
• Kontaktfunktion: lukkekontakt (closing)
• Bæreevne (load capacity): 40 A
• Inkluderer holder: ja

Installation og kompatibilitet

• Plug-id: B – kontrol af stiktype anbefales før udskiftning for at sikre fysisk og elektrisk kompatibilitet med eksisterende ledningsnet.
• Relæet leveres uden sikringsholder/sikring; hvis installationen kræver sikring i kredsløbet, skal passende sikring og sikringsplacering etableres separat i henhold til køretøjets elektriske design og gældende sikkerhedspraksis.
• Velegnet som erstatningsrelæ i mange originale og eftermarkedssystemer der benytter 4-polet 6,3 mm fladstik, men kontrollér belastningskrav, stiktype og mekanisk plads ved montage.

Praktiske fordele for mekanikere

• Standard 6,3 mm fladstik gør det nemt at tilslutte og udskifte uden specialværktøj.
• Medfølgende holder forenkler fastgørelse og udskiftning i tæt pakkede el-rum.
• 40 A bæreevne dækker mange almindelige forbrugere som forlygter og blæsere, men ved kontinuerlig høje belastninger bør kredsløbet vurderes og dimensioneres korrekt.

Bemærkninger

• Der medfølger ikke sikring i relæets holder; sikring skal tilføjes i henhold til systemkrav.
• Brandoplysninger er ikke angivet i produktdata; MPN 108.02.74 og GTIN 4026736058708 kan bruges til at sikre korrekt reservedelsidentifikation ved bestilling og match mod producentens databaser.
