Lukker relæ 70A 12V

Lukker-relæ 70 A, 12 V — 4-polet shunt-relæ til køretøjsinstallationer

Beskrivelse: Dette 4-polede lukker-relæ (shunt-relæ) med MPN 108.23.87 og GTIN 4026736058524 er et standard 12 V relæ beregnet til at lukke strømkredsen mellem strømkilden og elektriske forbrugere. Relæet anvendes typisk til forlygter, ekstra lygter, horn, varmeapparater, ventilatorer, motorer til ruder, klimaanlæg og tændingsrelaterede kredsløb.

Funktion og anvendelse:

• Relæets primære funktion er at fungere som en elektrisk kontaktenhed, der lukker strømkredsen (lukkerfunktion) og leder op til 70 A belastning ved 12 V.
• Ved at bruge relæets kontakter kan styrestrømmen til følelsesfølsomme kontakter eller brydere holdes lav, mens den høje belastningsstrøm føres direkte gennem relæets belastningskontakter.
• Velegnet til eksterne lampegrupper, horn, varme- og ventilationsmotorer samt andre højstrømsforbrugere i motorcykler og biler.

Materialer og konstruktion:

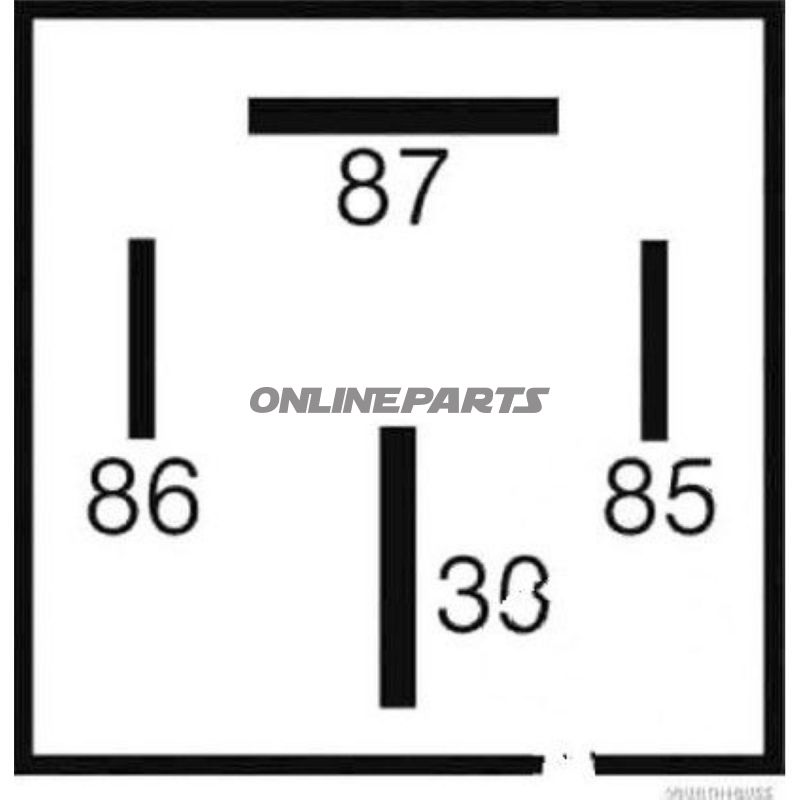

• 4-polet relækapsling med standard fladstikforbindelser (to 6,3 mm og to 9,5 mm til terminalerne 30 og 87), leveret med en mini-relæholder til montage.
• Indbygget parallelmodstand til spolen, som forbedrer slukningskarakteristik og mindsker støj/ladningsspidser i styrekredsen.
• Konstruktionen er kompakt (mål: 26,5 x 25 x 26,5 mm), designet til at kunne monteres i tætte rum i motorrum eller under sæde, hvor pladsen er begrænset.
• Kontaktmateriale og intern ledningsføring er dimensioneret til kontinuerligt at håndtere belastninger op til 70 A, forudsat korrekt installation med egnede kabeltværsnit og sikring.

Tekniske data (uddrag):

• Spænding: 12 V
• Antal poler: 4
• Kontaktfunktion: Lukker (closing)
• Belastningskapacitet: 70 A
• Med holder: Ja (mini-relæholder medfølger)
• Fysiske mål: 26,5 x 25 x 26,5 mm

Kompatibilitet og installation:

• Passer hvor en 4-polet 12 V lukker-relæ med B-stik (Plug-id: B) normalt benyttes. Kontrollér stiftopsætning og fysisk mål ved erstatning for at sikre kompatibilitet.
• Anvend passende kabeltværsnit og sikring i henhold til den aktuelle belastning; ved 70 A anbefales tykke kabler og en sikring nær batteriets positive pol for at begrænse risikoen ved kortslutning.
• Monter relæholderen på et vibrationsdæmpet og jævnt underlag, og sørg for god elektrisk jordforbindelse for at undgå spændingsfald og varmeudvikling.

Sikkerhed og vedligeholdelse:

• Tjek regelmæssigt kontaktpunkter og stikkonnektorer for korrosion og sikre fast forbindelse.
• Ved gentagne fejl eller overophedning bør relæ og tilhørende kabelføring kontrolleres for for høje strømme eller dårlige forbindelser.

Identifikation: Produktets MPN er 108.23.87 og GTIN 4026736058524, hvilket kan bruges til nummerbaseret søgning og verifikation ved reservedelsudskiftning.

Relæet er leveret uden yderligere påståede pakkeantal; ved køb bør man bekræfte den leverede mængde med forhandleren.
