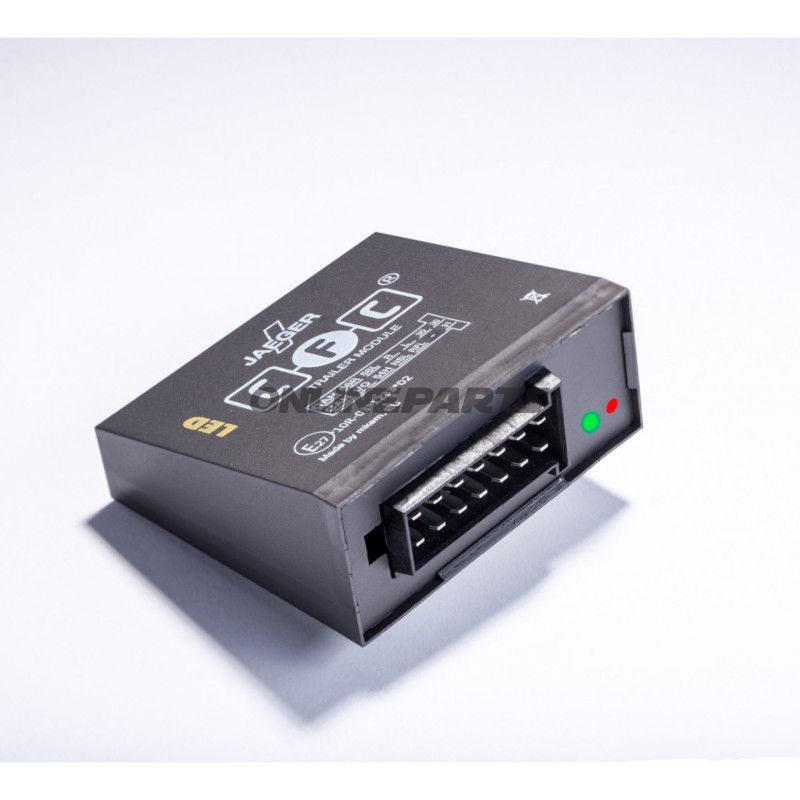

Styreenhed til anhængertræk — Jaeger MODULE LED‑CFC (JaegerCANtrolLED)
Denne styreenhed fra Jaeger (JAEGER automotive GmbH) er designet til at fungere som grænseflade mellem bilens CAN-bus og trailerens elektriske system. Modelnavnet MODULE LED‑CFC, også kendt som JaegerCANtrolLED (MPN: 335.05.94, GTIN/EAN: 4250060568712), konverterer digitale køretøjssignaler til de analoge signaler, som en trailer forventer, og leverer samtidig diagnostisk feedback via indbygget LED.
Funktion og anvendelse
Modulet sikrer korrekt fortolkning af blinklys-, baglygte- og andre signaler fra moderne bilers elektroniske styring. Det er beregnet til både 7‑ og 13‑polet tilslutning og monteres direkte i bilens trailerudgang (ISO-stik). For at sikre stabil strømforsyning forbindes modulet desuden til batteriets plus (klemme 30). Under drift angiver LED-indikatoren systemets status, hvilket forenkler fejlfinding ved installation og service.
LED-diagnose (visuel status)
- Grøn LED: Ingen trailer tilkoblet
- Grøn blinkende LED: Trailer tilkoblet
- Rød LED: Kommunikationsfejl på CAN-bus
Materialer og opbygning
Produktet er fremstillet af JAEGER automotive GmbH efter standarder anvendt i køretøjselektronik. Huset og tilslutningsmodulet er udført med materialer og kontakter egnet til automotiv anvendelse, beregnet til at modstå normale vibrationer, temperaturvariationer og den elektriske belastning der opstår ved trailerdrift. Konstruktionen følger praksis for OE-lignende komponenter uden overdrevne påstande om levetid.
Kompatibilitet og installation
- Kompatibel med biler med CAN-bus (Controller Area Network).
- Understøtter både 7‑ og 13‑polet trailer-tilslutning via ISO-stik.
- Plug-and-play montering i mange nyere personbiler, men nogle bilmodeller kan kræve aktivering eller godkendelse i bilens service-/diagnoseinterface efter montering.
- Direkte forbindelse til batteriets plus (klemme 30) anbefales for stabil forsyning.
Tekniske fordele (praktisk for mekanikere og værksteder)
- Konvertering af digitale CAN-signaler til analoge trailer-signaler uden ekstra relæer.
- Indbygget, tydelig LED-diagnose der reducerer tid til fejlfinding ved installation.
- Designet til at minimere fejlrapportering i bilens elektroniske system ved korrekt installation.
- Direkte erstatning for tidligere JAEGER-artikel 52029603, hvilket forenkler udskiftning i eksisterende installationer.
Producent og identifikation
Modulet er fremstillet af JAEGER automotive GmbH, en tysk producent med erfaring inden for køretøjselektronik og trailerintegration. Produktets MPN er 335.05.94 og GTIN/EAN er 4250060568712. Internt lager-/SKU-reference kan være 335.05.94, hvilket bør anvendes ved identifikation og bestilling.
Bemærkninger ved montering
- Kontroller altid nødvendig aktivering i bilens styreenheder efter montering på modeller med avanceret elektronik.
- Sikre korrekt forbindelse til klemme 30 for at undgå spændingsunstabilitet ved belastning.
- Selvom modulet er plug-and-play i mange tilfælde, kan køretøjsfabrikantens anvisninger og servicebulletiner indeholde relevante forholdsregler for netop den model, der arbejdes på.
Hvis yderligere tekniske data eller monteringsvejledning er nødvendig, anbefales det at konsultere JAEGERs dokumentation eller bilfabrikantens instruktioner for trailerintegration.
