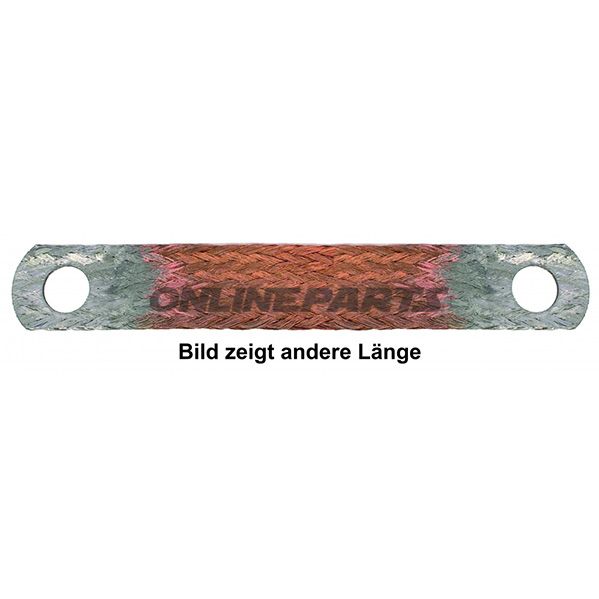

Motor jordkabel 200 mm

Motorjordkabel 200 mm til jordforbindelse på biler og motorcykler

Produkt: Motor jordkabel 200 mm fra Hella (GTIN: 4082300196535, MPN: 146.17.63). Dette jordkabel er beregnet til at etablere en pålidelig elektrisk forbindelse mellem motor/blok og chassis eller andet jordpunkt.

Funktion og anvendelse

• Kablernes primære funktion er at sikre lavmodstands jordforbindelse, som er nødvendig for korrekt drift af startmotor, generator/alternator, sensorer og elektroniske styreenheder.
• Designet til direkte montage mellem to punkter med en fast afstand (hulafstand 200 mm), fx mellem motor/blok og karrosseri.
• Egner sig til reparations- eller udskiftningsbrug ved korroderede eller beskadigede originale jordledninger.

Materiale og konstruktion

• Kernetværk: Højfleksibel kobberfletning, som giver god elektrisk ledningsevne og fleksibilitet ved vibration og bevægelse.
• Overfladebehandling: Fortinnede (tinbelagte) ender ved stanserne for bedre korrosionsbestandighed og lettere lodning/montage.
• Opbygning: Konstruktion i ét lag fletning, hvilket er almindeligt ved jordkabler til motorapplikationer, hvor fleksibilitet prioriteres frem for flere lag skærmning.

Tekniske data

• Længde/hulafstand: 200 mm (afstand mellem monteringshullerne).
• Øje/boltpassning: Beregnet til poldiameter/bolt-Ø = 10,5 mm.
• Kabeltværsnit: Ca. 21 mm² (angivet som egnet for dette tværsnit).
• Nyttelast/strømføringsevne: 80 A ved de angivne betingelser.

Kompatibilitet og montage

• Passer til applikationer hvor hulafstand og bolt-Ø svarer—kontroller mål og boltstørrelse på det eksisterende jordpunkt før montage.
• Velegnet til biler, motorcykler og andre køretøjer med lignende monteringsforhold; vejrbestandighed og korrosionsbeskyttelse afhænger af korrekt fastspænding og kontaktflader.
• Ved fastgørelse anbefales rengøring af kontaktflader for at sikre lav overgangsmodstand; brug eventuelt kontaktfedt efter producentens anvisning.

Sikkerhed og begrænsninger

• Den angivne strømkapacitet (80 A) gælder under normale omgivelsesforhold; ved længere kabellængder eller højere omgivelsestemperatur skal der tages hensyn til reduceret strømkapacitet.
• Produktet er designet til jordforbindelse; det bør ikke anvendes som erstatning for primære strømkabler med andre elektriske belastningskrav uden at kontrollere tværsnit og varmeafledning.

Mærke og identifikation

Dette jordkabel er fra Hella og identificeres med MPN 146.17.63 og GTIN 4082300196535. Hella er angivet som producent på produktdataene, hvilket kan være relevant ved sammenligning af reservedelsnumre og kompatibilitet.

Opsummering

Hella motor jordkabel 200 mm er et enkeltlagt, højt fleksibelt jordbånd med fortinnede ender, beregnet til montage med 10,5 mm bolt og et kabeltværsnit på ca. 21 mm². Det leverer lavmodstands jordforbindelse for systemer op til omkring 80 A under normale forhold og er velegnet til udskiftning af originale jordforbindelser i motorinstallationer.
