MULTIFUNKTIONS-RELÆ 24V 50A LUKKER

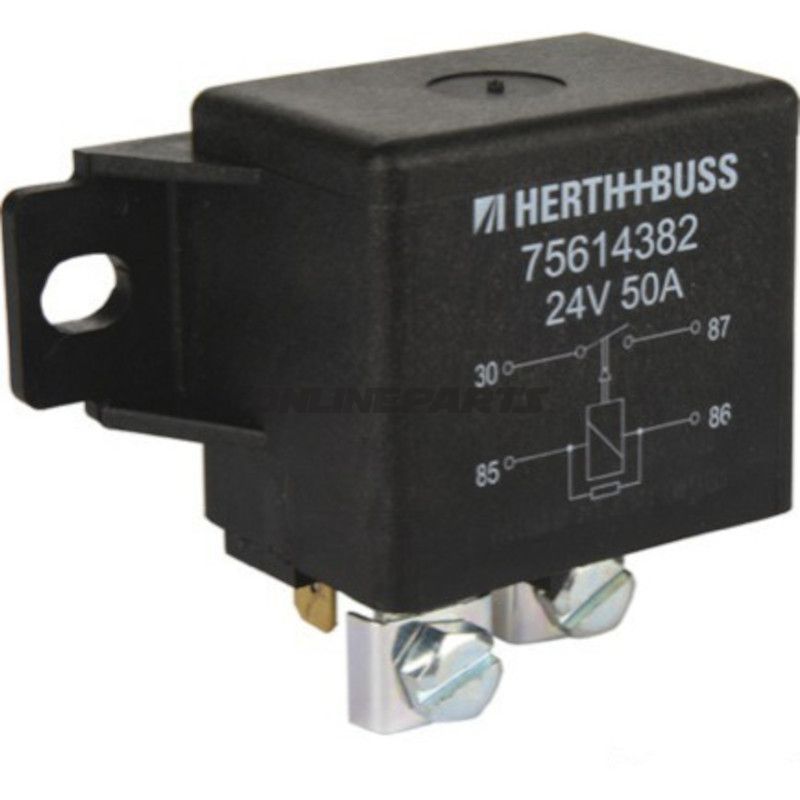

Multifunktionsrelæ 24 V / 50 A (lukker) til køretøjsinstallationer

Produkt: multifunktionsrelæ med lukke-funktion, egnet til 24 V systemer med en belastning op til 50 A. Modellen identificeres med producentdelenummer (MPN) 108.07.32 og GTIN 4026736399085.

Funktion og anvendelse

Relæet fungerer som en elektrisk kontaktstyreenhed, der lukker kredsløbet når spolen aktiveres. Det er velegnet til styring af højstrømsforbrugere i køretøjer og busser (f.eks. varmeelementer, blæsere eller andre forbrugere hvor en pålidelig 24 V 50 A kontakt er nødvendig). Lukke-funktionen betyder, at relæet før aktivering holder kredsløbet åbent og først lukker når styrespænding tilføres.

Materialer og konstruktion

• Kontaktbøjler og strømførende terminaler er udført i metalsammensætninger med fokus på god elektrisk ledningsevne og slidstyrke for at tåle gentagen belastning op til 50 A.
• Hus og isolationsdele er fremstillet af varmebestandig kunststof, designet til at modstå vibrationer og temperaturvariationer i motormiljøer.
• Leveres med monteringsholder, der forenkler fastgørelse i kabine- eller motorrumspaneler.

Elektriske og mekaniske specifikationer

• Nominel spænding: 24 V DC
• Nominel belastning: 50 A
• Antal poler: 4-polet
• Tilslutningsteknologi: 2 x M5 skrueader for hovedstrøm + 2 x 6,3 mm fladstik til styre- eller signalforbindelser
• Switch-funktion: lukker (normal åben, slutter ved aktivering)
• Med holder: ja (medfølgende monteringsbeslag)

Kompatibilitet

Produktet anvendes i køretøjer fra blandt andre Mercedes og Setra, hvor 24 V installationsstandard og 50 A belastningskrav forekommer. MPN 108.07.32 kan benyttes som erstatning i installationer, der kræver samme elektriske og mekaniske interface (M5-strømskruer og 6,3 mm fladstik).

Tekniske fordele og praktiske forhold

• Robust kontaktopbygning designet til gentagne koblinger ved høje strømme.
• Kombination af skrue- og fladstikforbindelser giver fleksibilitet ved installation og vedligeholdelse.
• Medfølgende holder forenkler mekanisk fastgørelse og reducerer behov for ekstra beslag.

Identifiering

Produktet er listet under MPN 108.07.32 og GTIN 4026736399085, hvilket gør det let at sammenligne med reservedelsfortegnelser og reservedelskataloger. Der er angivet som en HERTH + BUSS ELPARTS-relæ i den oprindelige beskrivelse, hvilket stemmer overens med de tekniske data for driftsrelæer til erhvervskøretøjer.

Montering og vejledning

Ved montering: afbryd køretøjets batteriforsyning før arbejde på højstrømsforbindelser. Spænd M5 strømforbindelser med korrekt moment for at sikre god kontakt og undgå opvarmning. Benyt passende kabeltværsnit og sikringer i henhold til belastningskrav og køretøjs fabrikantens anvisninger.

Bemærk

Oplysningerne dækker funktion, materialevalg og tekniske data. Kontrollér altid fysisk tilpasning (monteringsmål og terminalplacering) og elektriske krav i køretøjets dokumentation, før udskiftning.
