Multimeter Hybrid Elektro Højspændingsisolationsmodstand

Multimeter til højspændingsisolationsmodstand for hybrid- og el-køretøjer

Produkt: Multimeter Hybrid Elektro Højspændingsisolationsmodstand fra HBT (MPN: 609.65.50, GTIN: 4251694650163).

Dette måleinstrument er designet til arbejde på hybrid- og elektriske køretøjer (højspændingskøretøjer) og kombinerer funktioner fra et standard multimeter med dedikerede isolationsmodstandstests ved høje spændinger. Instrumentet understøtter både almindelige elektriske målinger og specialiserede isolationsmålinger, som er relevante for vedligeholdelse, fejlsøgning og kontrol af isolationsintegriteten i højspændingskabling og komponenter.

Funktioner og målefunktioner

• Højspændingsisoleringsmodstandstest ved valg af testspændinger: 50 V, 100 V, 250 V, 500 V og 1000 V – anvendeligt til vurdering af isolationsmodstand i HV-komponenter.
• RMS-måling for nøjagtig aflæsning af AC-signaler under varierende belastning.
• Kontinuitets- og diodetest for kontrol af forbindelser og halvlederkomponenter.
• Voltmeter (AC/DC) op til 1000 V samt DC-måling i området 0 V til 600 mV.
• Strømmålinger: mA-range og op til 10 A for højstrømsmålinger.
• Måling af modstand, frekvens og temperatur (leveres med temperatursensor).
• Automatisk rækkevidde (auto-ranging), min/max-datalagring og datalogging til dokumentation og analyse.
• Baggrundsbelyst LCD-skærm og lav-batteri indikering for arbejde i dårlige lysforhold.

Materialer og konstruktionsmæssige egenskaber

Instrumentet er udført med fokus på praktisk brug i værkstedsmiljøer. Kabinettet er typisk lavet af slagfast, isolerende plast med gummibelægning på kanter for støddæmpning og bedre greb under arbejde med handsker. De medfølgende testledninger og klemmer er isolerede og dimensioneret til de angivne måleområder; klemmekontakterne er fremstillet af plade- eller messingmateriale med korrosionsbeskyttelse for pålidelig strømføring. Temperaturføleren er en almindelig type kontakt- eller probesensor kompatibel med multimeterets indgang for temperaturmåling.

Sikkerhed og anvendelse

• Instrumentet angives som CAT III - passende til installationer og udstyr i fordelingsniveauer, men ved arbejde direkte på højspændings-komponenter i køretøjer skal relevant personlig beskyttelse og procedurer for højvolt arbejde følges.
• Ved isolationsmålinger ved højere testspændinger (op til 1000 V) skal brugeren være opmærksom på opbygning af potentialer og aflade isolerede komponenter efter test.
• Overhold producentens manual for korrekte tilslutninger, målesekvenser og begrænsninger for strøm- og spændingsområder.

Levering og kompatibilitet

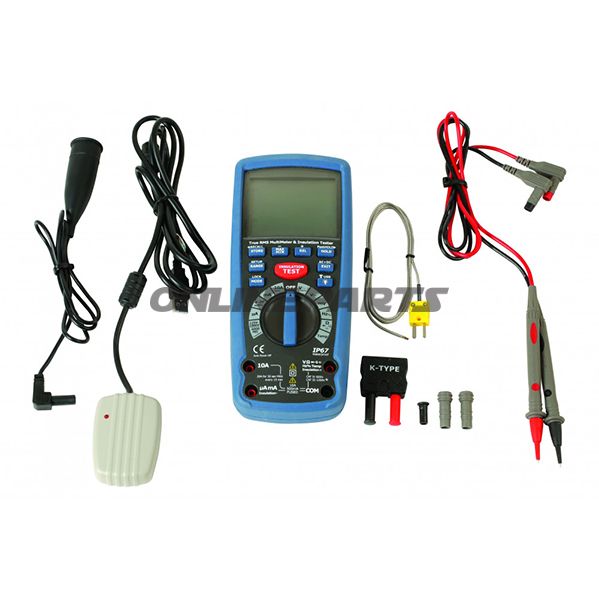

Pakken indeholder multimeteret sammen med testledninger og terminalklemmer, temperatursensor, manual og batterier, hvilket muliggør øjeblikkelig drift ved modtagelse. MPN 609.65.50 og GTIN 4251694650163 identificerer produktet i HBTs sortiment og kan bruges til sammenligning med reservedels- og værkstedsdatabaser for kompatibilitet.

Tekniske fordele i praksis

• Kombinationen af isolationsmodstandstest og almindelige multimeterfunktioner reducerer behovet for at skifte mellem flere instrumenter under fejlsøgning.
• Auto-ranging og datalogging gør det nemmere at dokumentere måleresultater over tid ved gentagne tests eller belastningsscenarier.
• RMS-måling og baggrundsbelyst display forbedrer nøjagtighed og læsbarhed ved komplekse målesituationer.

Bemærk: Produktdata angivet her stammer fra producentens oplysninger for HBT multimeteret (MPN 609.65.50, GTIN 4251694650163). Ved arbejde på højspændingssystemer i køretøjer anbefales faglig kompetence inden for højspændingsarbejde og korrekt personligt værneudstyr.
