Skruer-slangetilslutning G1/4 6 mm 113-13

Skruet slangetilslutning G1/4 til 6 mm slange

Produktnavn: Skruer-slangetilslutning G1/4 6 mm 113-13

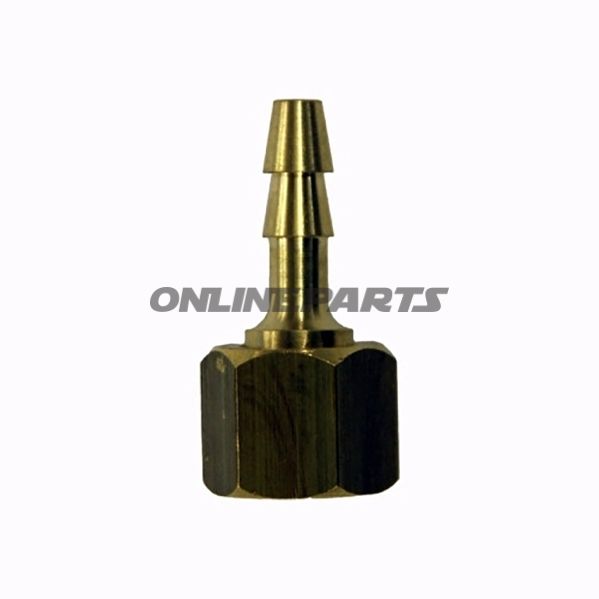

Denne slangetilslutning fra Riegler (MPN: 656.13.36, GTIN: 4047322056083) er en påskruebar slangeadapter med indvendigt gevind G1/4, designet til sammenkobling af fleksible LW-slangetyper med indvendig diameter 6 mm. Den anvendes, hvor en pålidelig mekanisk og tæt forbindelse mellem slange og gevindkomponent er påkrævet, for eksempel i pneumatisk installation, kølesystemer eller brændstof- og olietilslutninger, afhængigt af mediets kompatibilitet med messing.

• Funktion: Påskrues i et komponent med G1/4 indvendigt gevind og holder en LW 6-slange fast ved hjælp af den koniske/rette påtrykning for at sikre tæt forbindelse.
• Tråd og tilslutning: G 1/4 (indvendigt gevind), standardiseret gevind for nem montering i tilsvarende G1/4-muffer eller komponenter.
• Slangekompatibilitet: Beregnet til LW-slange med 6 mm indvendig diameter.

Materiale og egenskaber

Tilslutningen er fremstillet i messing. Messing er et korrosionsmodstandsdygtigt metal, der kombinerer god mekanisk styrke med rimelig formbarhed og tæthedsegenskaber. Materialevalget gør komponenten velegnet til generelle tekniske formål, hvor ikke-aggressive medier anvendes. Messing har god tætningsadfærd mod gummislangeender og pakninger, men ved aggressive kemikalier eller meget høje temperaturer bør materialeegnethed kontrolleres specifikt.

Mål og dimensioner

• Nøglebredde: 15 mm — standard for montering med skrunøgle eller topnøgle.
• Længde 1: 36,0 mm — samlet længde fra gevindstart til slangeende.
• Længde 2: 11,0 mm — længde af slangeindføringsdelen (hjælp til vurdering af indstikslængde og slangebøjning).

Montering og anvendelsesnoter

• Sørg for korrekt indstik af LW 6-slangen til den angivne slangelængde for at undgå lækage eller slippage.
• Anvend passende tætning på gevind (f.eks. gevindtape eller pakning) hvis systemet kræver det; vælg type i forhold til mediet.
• Tjek materiale-/mediekompatibilitet for temperatur, tryk og kemisk påvirkning — messing er generelt velegnet til luft, vand og mineralolieprodukter, men kan være uhensigtsmæssigt i aggressive kemikalier eller ammoniakmiljøer.
• Tilspænd med nøglebredde 15 mm til det anbefalede moment for G1/4-forbindelser for at undgå skade på gevind eller deformation af tilslutningen.

Kompatibilitet og anvendelsesområder

Produktet er kompatibelt med standard G1/4-gevindsystemer og LW 6-slangen (indre Ø 6 mm). Typiske anvendelser omfatter pneumatisk ledningsføring, lavtrykstransport af væsker og luft samt generelle værksteds- og maskininstallationsopgaver, hvor en kompakt messingtilslutning er praktisk.

Identifikation: Producent: Riegler; MPN: 656.13.36; GTIN: 4047322056083.
