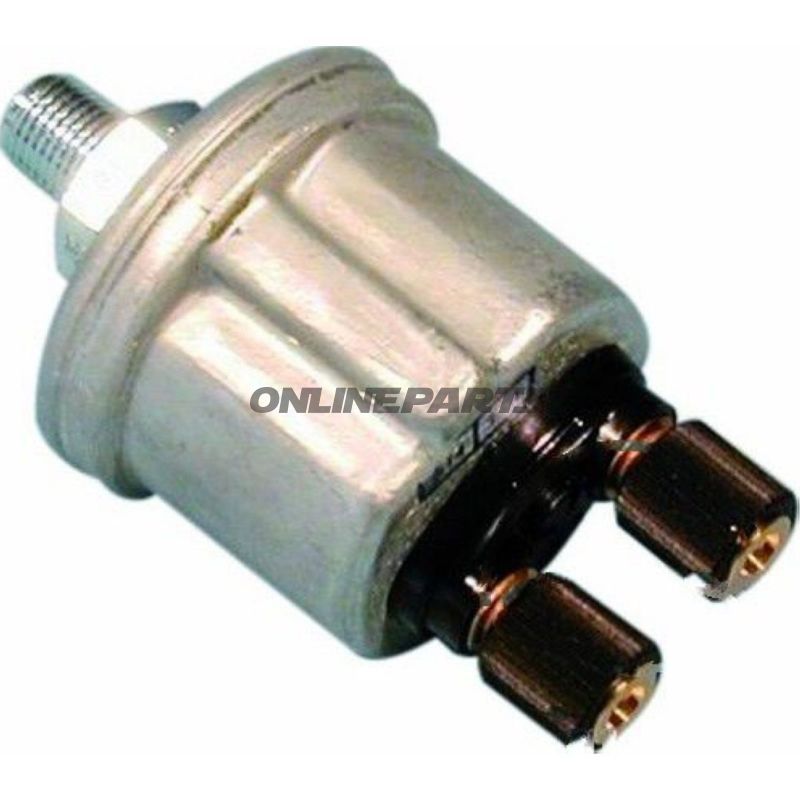

Olie tryksensor med alarmkontakt M10 x 1 0-10 bar

Olietryksensor med alarmkontakt, gevind M10 x 1, måleområde 0–10 bar

Produktbeskrivelse
Denne olietryksensor fra Continental (GTIN 4103590690845, MPN 252.23.57) er en elektromechanisk tryktransducer beregnet til måling af væske- eller gastryk i forbindelse med elektriske instrumenter og til samtidig at give en alarmkontakt ved lavt tryk. Sensoren ændrer sin elektriske modstand proportionalt med trykket (ca. 10–184 ohm), og den indbyggede advarselkontakt lukker ved faldende tryk for at levere et simpelt on/off-signal til alarm eller styrekreds.

Funktion

• Analog trykmåling via variabel elektrisk modstand (10–184 ohm).
• Integreret alarmkontakt, der lukker ved faldende tryk — anvendelig til olielampe, buzzer eller styring af sikkerhedskredse.
• Kontaktens vekselpunkt er specificeret til cirka 0,5 bar ±0,15 bar, hvilket gør den egnet til tidlig detektion af trykfald.

Materiale og konstruktionsdata

• Gevind: M10 x 1, konisk, kort udgave — standardiseret til montering i motorblok eller fittings.
• Elektrisk forbindelse: to finger-/rændelmøtrikker M4 for enkel tilslutning uden specialværktøj.
• Fysisk længde: L1 = 19,5 mm, L2 = 11,0 mm — relevante mål til pladsberegning ved montering.
• Driftsspænding: 6 V til 24 V, kompatibel med både 12 V og 24 V systemer.
• Driftstemperatur: -25 °C til +100 °C (kortvarigt op til +120 °C i maks. 1 time ved tilslutningsgevindet).

Sikkerhed og drift

• Overtrykssikkerhed: normalt op til maks. 30 bar; kan tåle op imod 50 bar kortvarigt (ca. 2 sekunder). Dette angiver robusthed mod kortvarige trykspidser, men sensoren er beregnet til kontinuerlig drift inden for det nominelle 0–10 bar område.
• Skiftekapacitet for alarmkontakten: maks. 5 W, ikke-induktiv belastning — egnet til lave strømme og signalniveauer; ved induktive belastninger kræves passende dæmpning eller relæ mellem sensor og belastning.

Kompatibilitet og anvendelse

• Velegnet til motorcykler, biler og små motoranlæg hvor M10 x 1-gevind og lavspændingssystemer anvendes.
• Bruges typisk som olietrykssensor med advarselsfunktion til instrumentpaneler, relæstyring eller som sikkerhedssignal i motorrum.
• Kontroller fysisk plads ved monteringsstedet for at sikre korrekt indtrækning af det korte koniske gevind og adgang til M4-tilslutninger.

Tekniske nøgledata (opsummering)

• Producent/brand: Continental
• GTIN: 4103590690845
• MPN: 252.23.57
• Måleområde: 0–10 bar
• Alarmkontakt/aktiveringspunkt: 0,5 bar ±0,15 bar
• Gevind: M10 x 1 (konisk, kort)
• Elektrisk modstandsområde: ca. 10–184 ohm
• Spænding: 6–24 V
• Kontaktkapacitet: maks. 5 W (ikke-induktiv)
• Driftstemperatur: -25 °C til +100 °C (kortvarigt op til +120 °C ved gevind)

Praktiske bemærkninger til montøren

• Ved tilslutning af alarmkontakt til induktive laster (f.eks. relæspoler) anbefales brug af beskyttelseselementer eller et mellemliggende relæ, da kontaktens angivne skifteeffekt er for ikke-induktive belastninger.
• Tætning ved gevind skal ske med egnet pakning eller tætningsmiddel for at undgå lækager; undgå overspænding ved montage for at beskytte det koniske kortgevind.

Continental-nummeret (MPN 252.23.57) og GTIN 4103590690845 kan anvendes ved forespørgsel eller ved kontrolliste for kompatibilitet med eksisterende instrumentering og ledningsnet.
