Olietryksprøveapparat til måling og diagnose af olietryk
Dette olietryksprøveapparat (GTIN 4037374335441, MPN 614.35.44) er et mekanisk testkit beregnet til måling af olietryk og til diagnostik af utætheder i oliekredsløb på motorcykler og mindre motorer. Instrumentet leveres som et komplet sæt med trykmåler, fleksibel slange og et udvalg af adaptere, så det kan kobles til forskellige gevindtyper i motorens olieinstallation.
Funktion
- Registrerer olietryk i realtid via en mekanisk manometer med skala 0–10 bar (0–145 psi).
- Anvendes til at kontrollere pumpeydelse, tryk ved tomgang og fuld gas samt til at lokalisere tryktab eller lækager i olieledninger, filterhuse og beslag.
- Muliggør sammenligning af målte værdier med fabriksspecifikationer for hurtig diagnostik og fejlsøgning.

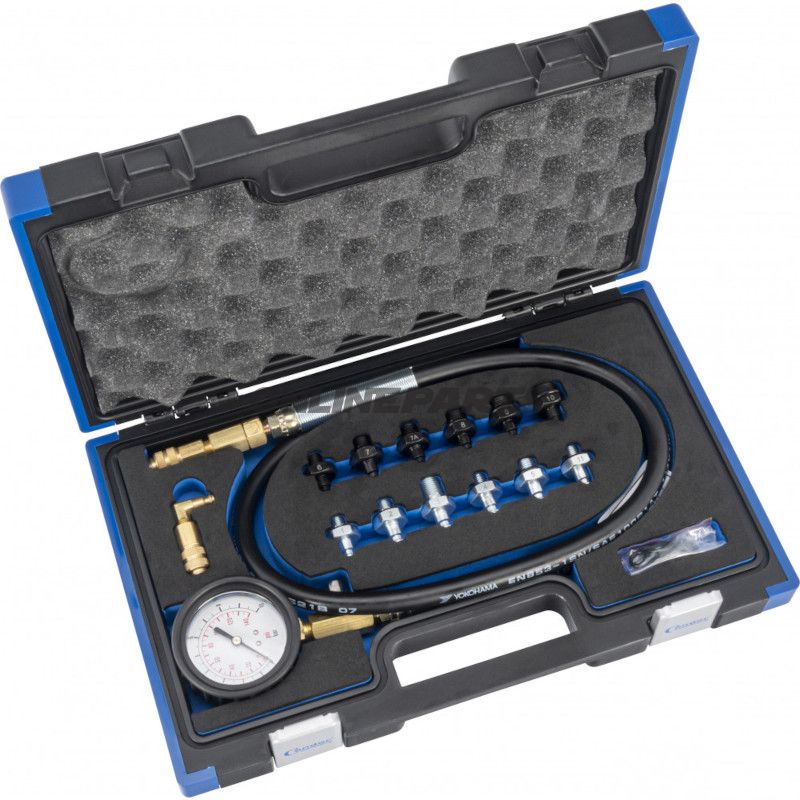

Indhold og tilslutningsmuligheder
- Manometer med fleksibel slange, måleområde 0–10 bar, slangelængde ca. 1150 mm. Angivet tolerance: ±5 %.
- 13 adaptere til både metriske og tomme gevind: M10×1.0, M12×1.5, M14×1.5, M16×1.5, M18×1.5, M12×1.75 samt flere standard NPT/UNF-varianter (1/8" NPT, 1/4" NPT, 1/2"-20 UNF, 3/8"-20 UNF, 3/8"-24 UNF) og R1/8 (DIN 2999).
- En 90° vinkeladapter til begrænsede adgangsforhold.
Materialevalg og konstruktionsnoter
- Manometeret er færdigmonteret med en fleksibel slangesamling, udført for at modstå kontinuerlig kontakt med motorolie og normale driftsbetingelser. Fleksibiliteten gør det lettere at få adgang til snævre steder uden at påføre slag eller vrid på måleapparatet.
- Adapterne er maskinbearbejdede for præcis gevindpasning; materialetypisk stål eller messing belagt for korrosionsmodstand. Valget af materiale giver en balance mellem slidstyrke og tæthed ved tilslutning til olieudtag, men kontrollér altid adapterens tæthed ved første anvendelse.
- Manometerets indre mekanik er mekanisk (fjeder/belastningssystem), hvilket betyder at det ikke kræver strøm og fungerer umiddelbart ved tilslutning. Den angivne tolerance på ±5 % er normal for mekaniske instrumenter i dette spændingsområde.
Praktisk anvendelse og kompatibilitet
- Sættet dækker de mest almindelige gevindtyper, der anvendes på motorcykler, scootere og små motorer, både europæiske (metriske) og amerikanske/japanske (NPT/UNF) standarder.
- Brug manometeret ved varm motor, når producentens mål for olietryk skal verificeres. Følg altid motorproducentens anvisninger for sikker afbrydelse af systemer, løsningsrækkefølge og håndtering af olie under tryk.
- Ved gentagen brug i professionelle værksteder anbefales inspektion af slange og gevindforseglinger for at sikre tæthed og sikkerhed, især ved høje temperaturer og længere fremtidig eksponering for olie og additiver.
Tekniske bemærkninger
- Måleområde: 0–10 bar (0–145 psi).
- Slangelængde: ca. 1150 mm.
- Tolerance: ±5 % (angivet for manometeret).
- MPN 614.35.44 og GTIN 4037374335441 kan bruges til at sammenligne kompatibilitet og reservedele ved indhentning af yderligere tekniske data fra leverandør eller producentens dokumentation.
Denne beskrivelse dækker sætets funktion og materialevalg uden at antage ekstra emballageindhold. Hvis der er behov for specifikke gevindmål, tegninger eller materialeoplysninger for enkelte adaptere, kan disse indhentes via produktets MPN (614.35.44) eller GTIN (4037374335441).
