Kippskifte Tænd/Sluk

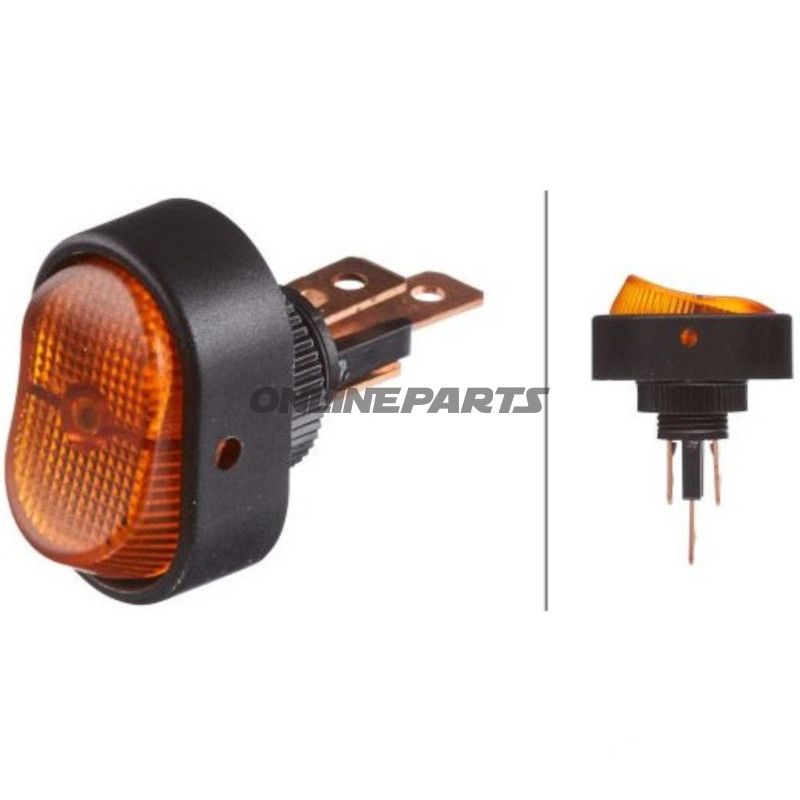

Kippskifte tænd/sluk til motorcykel – oval vippekontakt med kontrollys

Produktoversigt: Dette er en oval vippekontakt fra Hella (MPN: 108.09.36, GTIN: 4082300102482) med indbygget orange kontrollys og to skiftstillinger (0 = slukket, 1 = tændt). Kontakten er designet til 12 V-systemer og anvendes typisk til tænd/sluk-funktioner eller som almindelig omskifter på styret eller instrumentbrættet.

• Funktion: Topolet vippekontakt med omskifterfunktion (tænd/sluk). Det indbyggede orange kontrollys viser, når kredsen er aktiveret.
• Anvendelse: Velegnet til styring af lys, tilbehør eller andre lavstrømsforbrugere på motorcykler og små køretøjer med 12 V elektrisk system.
• Elektriske data: Beregnet til 12 V DC; maksimal belastning 10 A ved 12 V.

Materiale og mekanisk udførelse: Vippekontakten er udført med en plastichus og en metalkontaktindvendig konstruktion, som er almindelig for denne type instrumentkontakter. Kontrollyset er en indbygget 12 V glødelampe, hvilket giver et klart, varmt lys i drift. Fladstikforbindelserne er 6,3 mm, beregnet til standard pigstikstik (ISO-størrelse), og monteringskraven kræver en installationsåbning på 12 mm.

Montering og tilslutning: Kontakten monteres i en hulkappe med en Ø 12 mm åbning. Tilslutning sker via tre fladstik (6,3 mm) og kontaktens design muliggør fastgørelse med skruet påmontering, så den sidder stabilt i panelet. Antallet af tilslutninger (3) gør det muligt at føre en separat tændings- eller indikatorleder, afhængigt af kabelføringen i det konkrete system.

Kompatibilitet og praktiske betragtninger:

• Passer til 12 V elektriske systemer og standard 6,3 mm fladstik.
• Belastningsgrænsen på 10 A betyder, at kontakten egner sig til lav- til moderatstrømsanvendelser (f.eks. positionslys, ekstralys gennem ekstra relæ, sirener med lav effekt eller elektroniske komponenter med tilsvarende forbrug). For højere belastninger bør kontakten styre en ekstern relæspole, så hovedstrømmen ikke føres direkte gennem vippekontakten.
• Det indbyggede glødelampe-typelys er beregnet til diagnosticering/indikering; ved længerevarende brug i vibrationsmiljøer bør man kontrollere lampe- og holderintegration for mekanisk holdbarhed.

Sikkerhed og vedligehold: Sørg for at dimensionere kabler og sikringer efter samlet strømforbrug. Ved installation bør fladstik forbindes solidt for at undgå løse forbindelser som kan give varmeudvikling. Hvis kontakten anvendes i udendørsmiljø, anbefales korrekt pakning af panelet for at begrænse indtrængning af fugt (kontakten i sig selv er ikke angivet som fuldt vandtæt i denne specifikation).

Identifikation: Denne vippekontakt leveres af Hella og kan identificeres med producentnummeret (MPN) 108.09.36 og GTIN 4082300102482. Disse oplysninger er nyttige ved eftersøgning af reservedel eller ved kontrol af kompatibilitet i reservedelsdatabaser.

Kort teknisk opsummering:

• Brand: Hella
• MPN: 108.09.36
• GTIN: 4082300102482
• Sektioner / forbindelser: 3 fladstik (6,3 mm)
• Skiftstillinger: 2 (0/1)
• Spænding: 12 V
• Belastning: 10 A ved 12 V
• Installationsåbning: 12 mm

Hvis du har brug for oplysninger om kompatible relæer eller anbefalet kabling til en konkret anvendelse, kan detaljer om belastning og tilslutningsskema fremsendes efter angivelse af den ønskede applikation.
