Kippskifte Tænd/Sluk MG rød

Kippskifte tænd/sluk (oval) med rødt kontrollys — til 12 V installationer

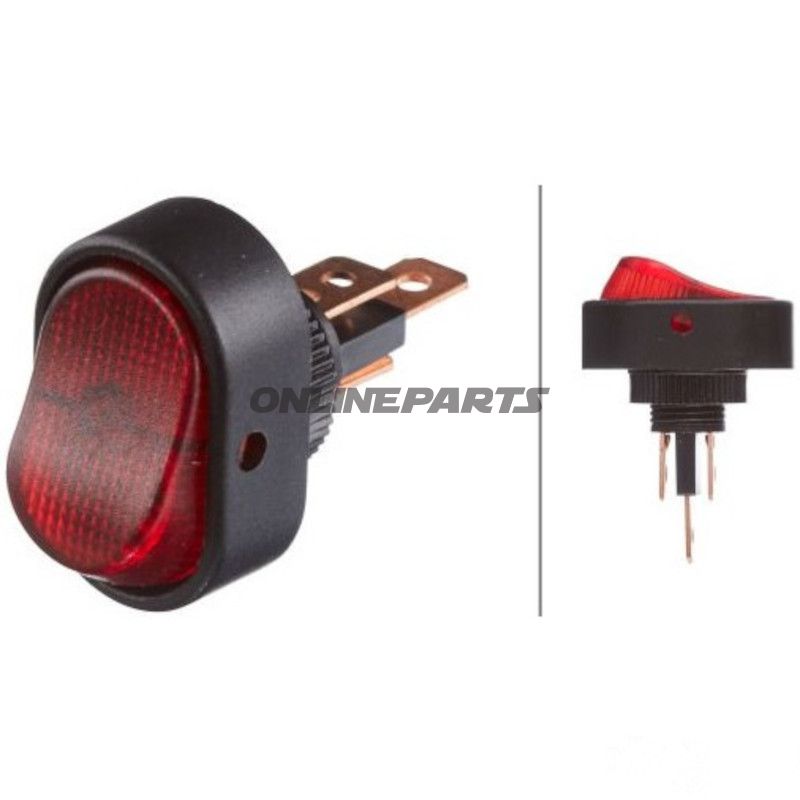

Produktoversigt: Dette er en oval vippekontakt fra Hella (GTIN: 4082300102475, MPN: 108.09.28) med indbygget rødt kontrollys og to positioner (0 = slukket, 1 = tændt). Kontakten er beregnet til 12 V-systemer og har en vurderet belastning på 10 A ved 12 V. Den er udført med tre tilslutninger og monteres i en 12 mm installationsåbning.

Funktion og anvendelse:

• Virker som almindelig tænd/sluk-vippekontakt med skiftefunktion (enkeltpol, omskifterfunktion som tænd/sluk).
• Det indbyggede røde kontrollys viser når kredsen er aktiveret, hvilket forenkler fejlfinding og statusovervågning i køretøjets instrumentering.
• Anvendes typisk til ekstraudstyr, lyssektioner, auxiliære enheder eller som generel afbryder i motorcykel- og bilinstallationer, hvor pladsen er begrænset (oval, 12 mm borehul).

Materiale og konstruktion:

• Kapsling og vippearm er udført i teknisk plast og metaldele, designet til at give stabil mekanisk funktion over gentagne betjeninger. Plastoverflader er modstandsdygtige over for olie og almindelige rengøringsmidler, men bør beskyttes mod langvarig eksponering for stærke opløsningsmidler.
• Kontrollamperne bruger en indbygget 12 V glødetrådspære/lampe som angivet af producenten (Hella). Pærens type muliggør enkelt udskiftning gennem kontaktens bagpanel, hvis relevant.
• Elektriske kontaktpunkter er belagt for at sikre pålidelig elektrisk forbindelse under normal driftsbelastning; nominelt 10 A ved 12 V.

Elektrisk tilslutning og montage:

• Montering: kræver et rund borehul på 12 mm i frontplade eller instrumentpanel. Sørg for korrekt placering og støtte bag panelet ved vibrationseksponering.
• Tilslutning: fladstik 6,3 mm (fastgøres eventuelt med skrueterminal afhængigt af installation), tre forbindelser. Benyt passende kabeltværsnit og sikring i henhold til belastning (10 A grænse).
• Skiftefunktion: to positioner — sluk/tryk (0/1). For korrekt funktion i systemer med høj startstrøm anbefales vurdering af kabeldimension og relæ, hvis nødvendigt.

Kompatibilitet og anvendelsestips:

• Passer til standard 12 V køretøjssystemer (motorcykler, ATV, campingudstyr mv.).
• Egnet til panelmontering i instrumentborde med 12 mm hul. Ved montage i tynde paneler anbefales forstærkning for at undgå deformation ved betjening.
• Ved installation i miljøer med vibration eller fugt bør ekstra forsegling og korrekt kabelaflastning anvendes for at forlænge levetiden.

Tekniske nøgledata:

• Producent: Hella (integreret i produktets mærkning og kvalitetsspecifikationer).
• GTIN: 4082300102475
• MPN: 108.09.28
• Spænding: 12 V
• Strømkapacitet: 10 A ved 12 V
• Antal tilslutninger: 3
• Skiftstillinger: 2 (0/1)
• Monteringsåbning: 12 mm
• Tilslutningstype: Fladstik 6,3 mm

Bemærkninger til mekanikere og teknikere: Når du udfører udskiftning eller opgradering af eksisterende kontakter, kontrolleres placering af transaktionsledninger og sikringsbeskyttelse. Hella's komponenter følger typiske dimensioner for eftermonteringsafbrydere, men kontroller MPN 108.09.28 for at sikre korrekt pasform i dit panel.

Produktet leveres i emballage egnet til detaljeforhandling (SB-foldeskab), og oplysninger om emballagestørrelser skal ikke fortolkes som antal enheder leveret til slutkunden.
