Sensor Daytona Tachometer Elektronisk

Sensor til elektronisk tacho — optisk/magnetisk detektion til elektriske speedometre

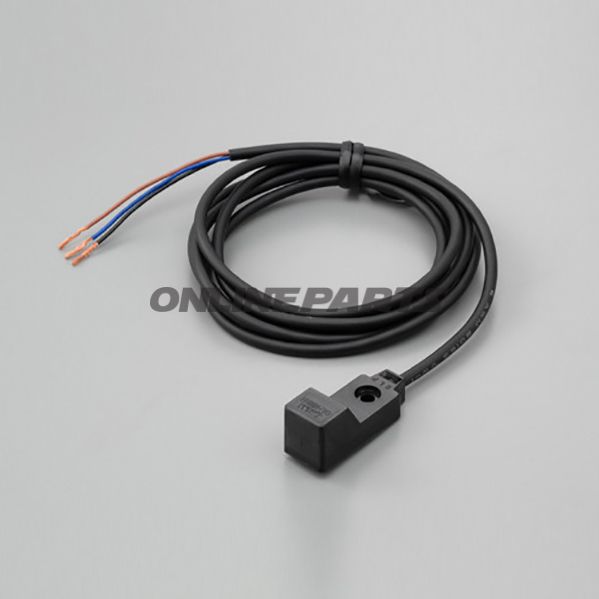

Produktoversigt: Daytona-sensoren (GTIN 4043981256475, MPN 709.20.42) er en kompakt detektionsgiver beregnet til elektroniske tachometre/speedometre. Den kombinerer optisk/magnetisk princippet for at registrere ujævnheder (fx en skrue eller justeringsbolt) på et roterende hjul uden behov for ekstra magneter.

Funktion og anvendelse:

• Sensoren udsender et magnetfelt og detekterer ændringer i dette felt forårsaget af ujævnheder på kædehjul eller bremseskive.
• Ved montering skal der være en tydelig, gentagen refleksions-/forstyrrelseskilde på det roterende element — typisk en skrue eller et justeringsbolts hoved i tandhjulet/klinge.
• Designet til tilslutning til elektriske speedometre; den leverer pulssignaler som tachoen omsætter til hastighed/omdrejninger.

Elektrisk tilslutning:

• Brun: + (strømforsyning)
• Blå: − (jord/masse)
• Sort: sensorsignal (pulsudgang til tachometer)

Materialer og konstruktion:

• Huset er udført i korrosionsresistent kunststof/metalkomposit, velegnet til montering i motorcykelmiljøer hvor vibration og støv forekommer.
• Elektronikken er indkapslet for at reducere risiko for skader ved stænk og snavs; forbindelser er udført som isolerede ledninger til fast tilslutning.
• Sensorprincippet kræver ingen separate magneter, hvilket forenkler mekanisk montering og minimerer dele der kan forskubbes ved vibration.

Kompatibilitet og montering:

• Egner sig til elektriske tachometre der accepterer pulssignaler fra ekstern vibrations-/proximity-sensor.
• Monteres med passende afstand til det roterende emne — typisk nogle millimeters mellemrum afhængig af model og producentens anbefalinger for følsomhed.
• Det anbefales at bruge eksisterende justeringsskruer på kædehjul eller bremseskive som triggerpunkt; sørg for at triggeren er centralt placeret og ensartet på akslens omkreds.

Tekniske overvejelser for mekanikere:

• Tjek at tachometrets indgangslogik matcher sensorsignal (spændingsniveau, pull-up/pull-down krav, og pulspermanent forhold ved lav hastighed).
• Ved montering i nærheden af kraftige magnetfelter eller elektroniske støjkilder kan screening eller ændret placering være nødvendig for stabil signalgengivelse.
• Fastgør sensorens kabel så det ikke ligger i spænd eller risikerer at blive klemt af bevægelige dele; brug gummi- eller plastholdere efter behov.

Mærke og identifikation: Daytona er angivet som producent på produktet (MPN 709.20.42). GTIN 4043981256475 kan bruges til logistisk identifikation og kontrol mod reservedelslister ved indkøb eller vedligehold.

Bemærkninger: Produktbeskrivelsen baserer sig på sensorens funktion som detektionsenhed for ujævnheder; der følger ingen ekstra magneter med. Ved tvivl om elektrisk kompatibilitet eller behov for tilpasning af tachometerets indgang, anbefales kontrol af det aktuelle speedometers tekniske manual eller måling af sensorsignal under test.
