Oscilloskop

Digitalt tændingsoscilloskop til motorcykel- og bildiagnose

GTIN: 4026736528218 • MPN: 609.06.83

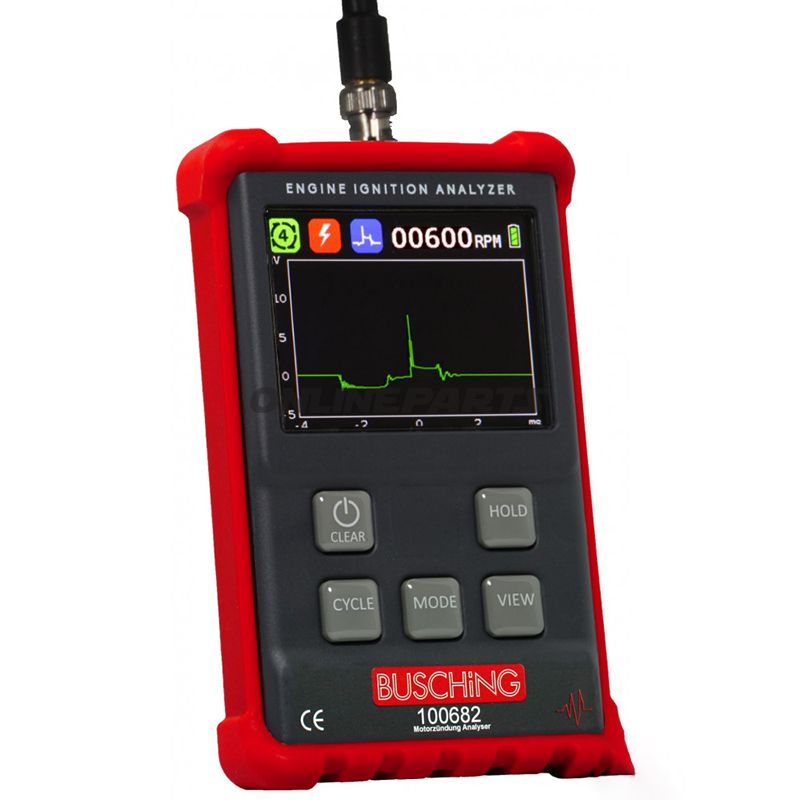

Dette digitale tændingsoscilloskop er en bærbar diagnosticsensor designet til fagfolk og erfarne motorcykelejere, der har brug for præcise målinger og hurtig fejlfinding på tændingssystemer. Enheden registrerer og gemmer målesignaler automatisk og justerer parametre, så relevante data vises på skærmen uden lang manuel opsætning.

Funktion og anvendelse

• Diagnostik af afbrydelser i højspændingskredsløb, fejl i tændrør, kontaktmodstand eller snavsede elektroder.
• Identifikation af defekter i primære eller sekundære viklinger samt vurdering af tændingsgnistens varighed og styrke.
• RPM-måling for kontrol af motoromdrejninger i forbindelse med tændingsfejl.
• Velegnet til både arbejde på individuelle cylindere (COP) og på tændkabler (SPV).

Materialer og konstruktion

Instrumentet leveres med et beskyttende gummidæksel og et hårdt etui til transport og opbevaring. Sonden er cirka 30 cm lang og har udskiftelige målespidser til COP (coil-on-plug) og SPV (tændkabel). Enheden er kompakt og robust nok til brug i værkstedsmiljøer, med dimensioner 165 × 124 × 36 mm og en vægt på 420 g (uden sonde), hvilket gør den håndterbar ved arbejde under køretøjer.

Strømforsyning og driftstid

Oscilloskopet drives af et internt genopladeligt LiFePO4-batteri, som angives til en driftstid på op til 8 timer ved normal brug. Leveres med USB-mikrokabel og AC-opladeradapter for opladning og dataudveksling.

Skærm og brugerflade

Farveskærm 3,5" TFT (320 × 240) med baggrundsbelysning giver klar visning af målesignaler og parametre under forskellige lysforhold. Automatisk indstilling af parametre reducerer behovet for manuel tilpasning ved gentagne målinger.

Tekniske måleparametre

• RPM-måling: Område 120–19.999 omdr./min, opløsning 1 omdr./min, nøjagtighed 0,5% + 1 LSD.
• Tændingsspænding: Område 0–50 kV, opløsning 0,1 kV, repeterbarhed 0,2 kV.
• Gnistvarighed: Område 0–10,0 ms, opløsning 0,1 ms, nøjagtighed 0,1 ms + 1 LSD.
• Primærstrøm/opstartstid (COP-tilstand): Område 0–10,0 ms, opløsning 0,1 ms, nøjagtighed 0,1 ms + 1 LSD.
• Opholdstid (tændingskabel): Område 0–10,0 ms, opløsning 0,1 ms, nøjagtighed 0,1 ms + 1 LSD.

Leveringsomfang

• Oscilloskop med beskyttende gummidæksel
• Fleksibel sonde (ca. 30 cm)
• COP-målespids (til coil-on-plug)
• SPV-målespids (til tændkabel)
• USB-mikrokabel
• AC-opladeradapter
• Hårdt etui

Kompatibilitet og brugstips

Enheden er beregnet til diagnostik af almindelige tændingssystemer på motorcykler og biler, herunder moderne COP-installationer og traditionelle tændkabler. Ved måling tæt på tændspoler og højspændingsledning bør man følge køretøjets sikkerhedsanvisninger for at undgå eksponering for højspænding. Brug udskiftelige målespidser korrekt for at sikre nøjagtige resultater.

Produktets GTIN (4026736528218) og MPN (609.06.83) er nyttige ved håndtering af reservedele og ved dokumentation i værkstedssystemer.
