OVERLØBSENHED KNOTT KF20A/GF

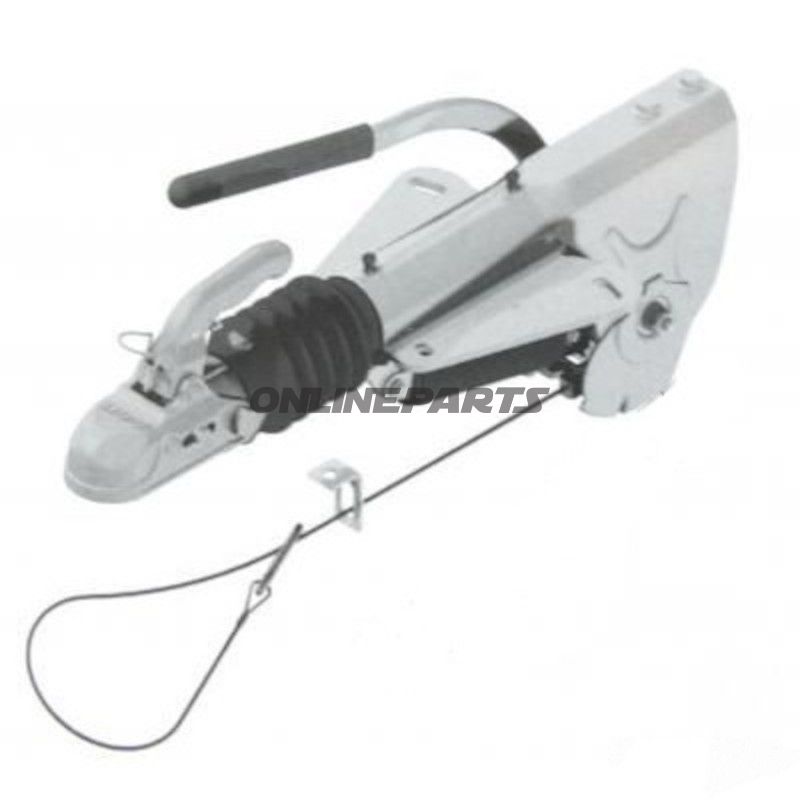

Overløbsenhed KNOTT KF20A/GF til anhængere – mekanisk overskridelsesanordning

Denne enhed er en mekanisk overløbsenhed (overskridelsesanordning) fra KNOTT, type KF20-A med håndbremseudførelse GF og kobling monteret som K20‑B N3. Produktets producentkode (MPN) er 338.09.44 og GTIN/varenummeret er 76841255. Beskrivelsen henvender sig til mekanikere og erfarne brugere, der skal vurdere funktion, dimensioner og monteringsmuligheder.

Funktion

• Overløbsenheden fungerer som overskridelsesanordning til anhængere og aktiverer bremsesystemet ved bagudgående bevægelse for at begrænse påvirkningen fra kollision eller pludselig opbremsning af trækkøretøjet.
• Den kombinerer kraftoverførsel til anhængerens bremsesystem og en manuel håndbremsefunktion (GF-udførelse), hvilket muliggør både automatisk og mekanisk låsning af hjulene ved behov.
• Enheden er beregnet til montage i V-forbindelse og kan monteres på begge sider afhængigt af indbygningskrav.

Materialer og konstruktionskvalitet

• Hus og bærende dele er udført i materialer med industriel holdbarhed designet til mekaniske belastninger fra anhængerbrug. Konstruktionen er dimensioneret til at give pålidelig kraftoverførsel uden overfløjelser i materialebeskrivelser.
• Vægtens placering og komponenternes geometri er optimeret til at reducere slør og sikre ensartet aktivering af koblingen K20‑B N3.
• Overflader er udført med korrosionsbeskyttelse der svarer til normen for anhænger-komponenter, hvilket reducerer vedligeholdelsesbehov ved normal brug.

Tekniske dimensioner og data

• A (mm): 645
• B (mm): 313
• C (mm): 166
• D (mm): 200
• E (mm): 110 / 120 (angiver to mulige afstandsindstillinger)
• F (mm): 935
• Max. belastning: 100 kg
• Tilladt samlet vægt (kg): 1.100–2.000
• Vægt: 26,65 kg
• Typebetegnelse: KF20‑A, håndbremseudførelse GF, kobling monteret K20‑B N3
• Monteringsplacering: kan monteres på begge sider (venstre/højre) efter chassis- og trækstangsgeometri

Kompatibilitet og anvendelse

• Velegnet til anhængere med tilladt totalvægt i intervallet 1.100–2.000 kg, hvor systemets maksimale indvirkning (100 kg) er forenelig med køretøjets og anhængerens specifikationer.
• Enheden er designet til V‑forbindelse og tilpasses typisk til aksel- og trækstangsopsætninger, som benytter KNOTT K20‑serie koblinger.
• Ved montering skal mekanikere sikre korrekt indstilling af E‑afstand (110/120 mm) og F‑mål for at sikre nødvendig bevægelsesbane og korrekt bremsedækning.

Montering og vedligeholdelse

• Montering kræver værktøj og kendskab til anhængerens bremse- og trækstangskonstruktion; følg gældende monteringsanvisninger for KF20‑A og K20‑B N3 for at opnå korrekt mekanisk sammenkobling.
• Ved periodisk eftersyn kontrolleres bevægelsesfrihed, bolteforbindelser og korrosionsbeskyttelse. Smøring af bevægelige led i henhold til fabrikantens anbefalinger øger komponentens levetid.

Identifikation

Produktet er identificeret via fabrikantens MPN 338.09.44 og GTIN 76841255. Selvom mærket i de leverede data er angivet som "-", refererer MPN og tekniske oplysninger til KNOTT‑familien af overløbsenheder (KF20A/GF).

Hvis du har behov for yderligere tekniske tegninger, monteringsvejledning eller kompatibilitetsliste til specifikke akseltyper, angiv venligst modelår eller akseltype, så kan detaljer kontrolleres mod KNOTT‑dokumentation.
