Justerbart drejeleds med mindre strømning.

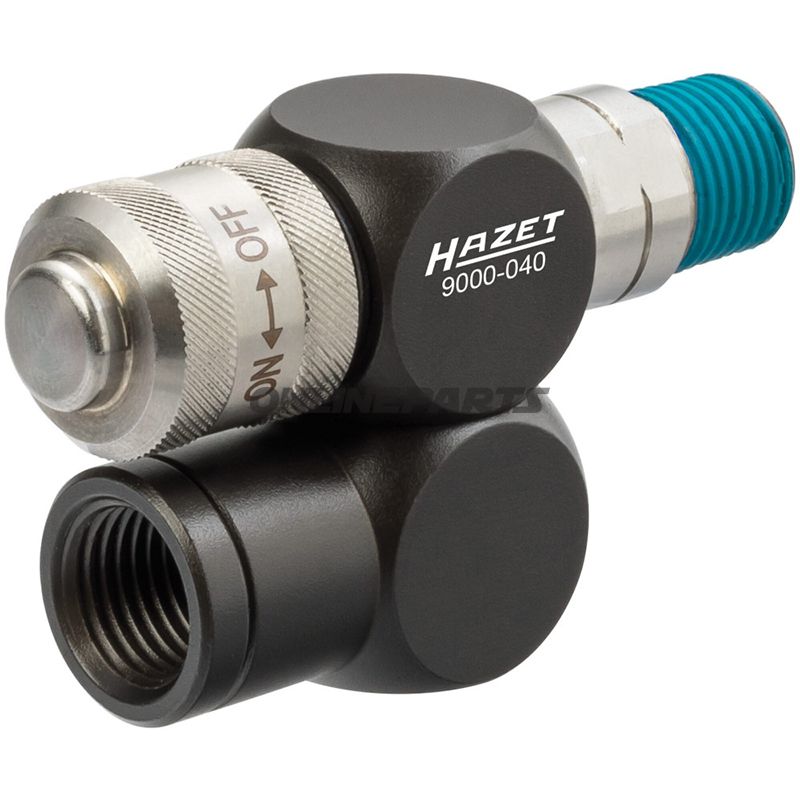

Justerbart drejeled til trykluftslinje med trinløs luftstrømsreduktion

Produktet er et drejeled med indbygget, trinløs luftstrømsreduktion og to-akslet 360° drejefunktion. Drejeleddet er beregnet til indbygning i trykluftinstallationer hvor man ønsker fri bevægelighed i slangelægningen samtidig med mulighed for præcis regulering af luftstrømmen.

Funktion

• Giver mekanisk forbindelse mellem to trykluftkomponenter med fuld drejelighed i to akser (360°), hvilket reducerer belastning og vridning på slanger og fittings.
• Luftgennemstrømningen kan reguleres trinløst via et justeringshjul, så man kan finindstille luftmængden uden at afmontere ledet.
• Drejeleddet frigives og bliver frit roterende når der tilføres trykluft; ved trykaflastning låses leddet fast i stiv position — en funktion der gør det muligt at kontrollere bevægelighed ved drift kontra ved service.

Materiale og konstruktion

• Kompakt konstruktion med målrettede materialevalg for trykluftmiljøer; komponenter er dimensioneret til at modstå maksimalt driftstryk på 16 bar.
• Gevindtilslutninger i standard 1/4" (12,91 mm) både som indvendigt (IG) og udvendigt (AG) gevind, hvilket sikrer kompatibilitet med almindelige pneumatiske fittings og slanger.
• Lav nettovægt på ca. 0,09 kg, hvilket gør det egnet til anvendelser hvor vægt og plads er begrænsede.

Tekniske data (oversigt)

• Maksimalt arbejdstryk: 16 bar
• Gevind: 12,91 mm / 1/4" indvendigt (IG) og udvendigt (AG)
• Funktion: 360° drejelig i 2 akser
• Luftstrømsregulering: trinløs via justeringshjul
• Nettovægt: ca. 0,09 kg

Kompatibilitet og anvendelse

• Velegnet til pneumatiske systemer i værksteder, montage- og vedligeholdelsesmiljøer og andre installationer hvor fleksibilitet og præcis luftmængdekontrol er nødvendig.
• Standard 1/4" gevind sikrer bred kompatibilitet med almindelige luftslanger, fittings og koblinger benyttet af mekanikere og teknisk personale.

Identifikation

Produktet tilbydes af Hazet og identificeres med producentnummer (MPN) 656.04.92. GTIN/varenummeret er 4000896195350, hvilket kan anvendes ved bestilling eller kontrol af reservedelsdata.

Bemærkninger

• Drejeleddet fungerer ved lufttilførsel; ved montage og fejlsøgning bør systemet aflastes for tryk før demontering.
• Oplysninger om materialeoverflader og tætninger bør kontrolleres mod specifikke krav til aggressive medier eller ekstreme temperaturer, da disse påvirker levetid og tæthed.
