Stik 2-polig

2-polet metalstik til militære køretøjer (24 V)

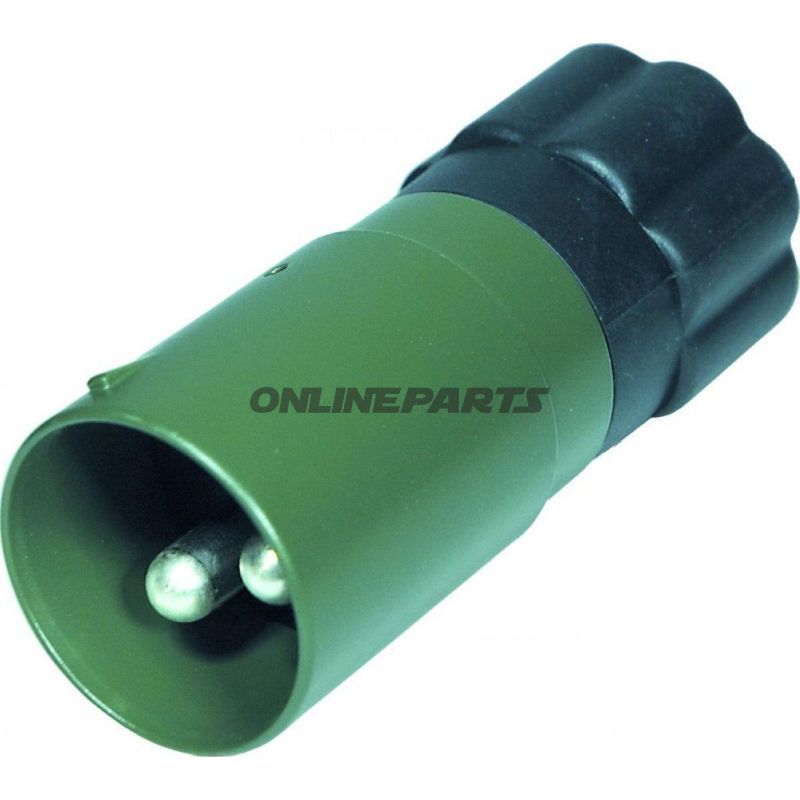

Produkt: 2-polet metalstik i olivengrøn udførelse, beregnet til 24 V installationer i militære køretøjer. Stikket leveres under MPN 146.39.34 og kan identificeres med GTIN MB28550313.

Funktion og anvendelse

Dette to-polet stik er designet til at forbinde strømførende kabler i køretøjer, hvor der stilles krav til robusthed og pålidelig kontakt. Det bruges primært i Bundeswehr-køretøjer og tilsvarende militære applikationer, men kan også anvendes i civile tekniske installationer med samme mekaniske og elektriske krav. Stikket findes i den traditionelle olivengrønne farve, som typisk anvendes i militære sammenhænge.

Kontaktmuligheder og kabeldimension

• Udførelse med både krympe- (crimp) og loddekontakter, hvilket giver fleksibilitet ved montering og reparation.
• Dimensioneret til kabler op til 35 mm², så det kan håndtere høje strømstyrker i 24 V-systemer uden overophedning ved korrekt installation.

Materialer og egenskaber

• Huset er et metalstik i korrosionsmodstandende udførelse med overfladebehandling i olivengrøn, som reducerer refleksion og passer til militære farvekoder.
• Kontakterne er udført for at sikre god elektrisk ledningsevne og mekanisk holdbarhed; mulighed for både krymp- og loddeforbindelse gør, at man kan vælge metode efter installationskrav og tilgængeligt værktøj.
• Konstrueret til belastning og vibrationer som forekommer i køretøjsmiljøer; metalhuset bidrager til mekanisk beskyttelse og jordforbindelse, hvor det er relevant.

Kompatibilitet og standarder

Stikket er tidligere kendt som VDA 72 593B og er tilsvarende NATO-referencen 5935-12-133-0447, hvilket gør det velegnet til reparation og vedligeholdelse af køretøjer og installationer, som benytter disse standarder. Den nævnte MPN (146.39.34) og GTIN (MB28550313) gør komponenten enkel at identificere i reservedelslister og dokumentation.

Montagebemærkninger

• Ved anvendelse af krympeforbindelser anbefales korrekt crimpeværktøj og passende endehylstre for kabeltværsnit op til 35 mm².
• Ved lodning skal varmepåvirkning begrænses for at undgå degradering af isolationsmaterialer; anvend passende flussmiddel og kontroller for kolde lodninger.
• Sikre korrekt tætning og eventuel brug af pakninger, hvis stikket udsættes for fugt eller beskidt miljø.

Yderligere information

Produktets identifikation med MPN 146.39.34 og GTIN MB28550313 bør fremgå af arbejdsordrer og reservedelslister for at undgå forveksling med andre 2-polede stik. Hvis der er behov for dokumentation vedrørende elektriske belastningsgrænser eller materialespecifikationer, anbefales det at konsultere producentens tekniske datablad eller komponentens installationsvejledning.
