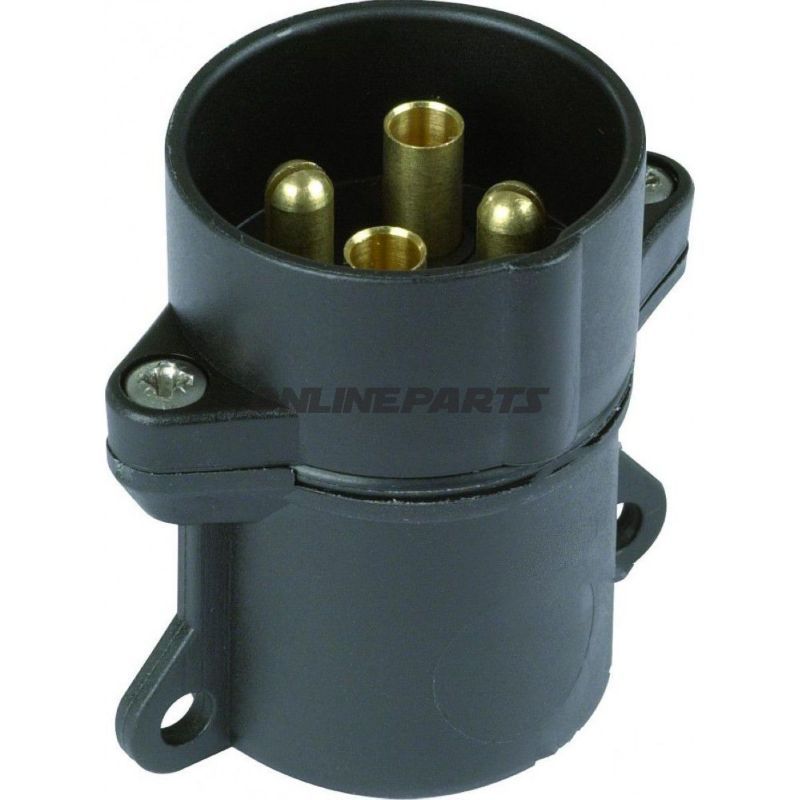

Stik 4-polet 24V plastik

4-polet 24V plastikstik til kabelmontering

Dette 4-polet plaststik er beregnet til elektriske forbindelser på køretøjer og udstyr, der arbejder med 6–24 V. Produktet, med producentens artikelnummer (MPN) 146.78.69 og GTIN 4026736035846, følger DIN/ISO-standarden 72 575 og er velegnet til mekanikere og motorcykelejere, der har behov for en simpel, håndterbar stikforbindelse med skrueafslutninger.

Funktion

• Giver en sikker, afbrydelig elektrisk forbindelse mellem kabler i 6–24 V-systemer.
• Designet til manuel montage med skruetilslutninger, så ledere kan fastgøres uden specialværktøj ud over en passende skruetrækker.
• Egner sig til applikationer hvor hurtig udskiftning eller vedligeholdelse af ledningsforbindelser er nødvendig.

Materialer og opbygning

• Kapsling: støbt kunststof, valgt for god isoleringsevne, lav vægt og modstandsdygtighed over for korrosion. Plastmaterialet tåler typisk praktisk håndtering i værkstedsmiljøer, men er ikke beregnet som strukturel del eller til kontinuerlig højtemperaturbelastning.
• Kontaktpunkter: udføres i metallegering (typisk tin- eller nikkelbelagt kobber), som sikrer elektrisk kontinuitet og rimelig slidstyrke ved skruemontering. (Kontaktmateriale angives ikke eksplicit i leverandørdata.)
• Skruetilslutninger: mekanisk fastgørelse af lederne via skrueterminaler, hvilket gør det enkelt at terminere kabler i dimensionerne angivet nedenfor.

Elektriske egenskaber og kabelfit

• Polantal: 4
• Spændingsområde: 6–24 V
• Belastbarhed ved 24 V: 16 A ved ledningsdimension 1,5 mm²; 25 A ved 2,5 mm². Disse værdier er retningsgivende for kontinuerlig strømføring under normale driftstemperaturer.
• Egnet kabeldiameter for ydre omslag: 5–9 mm (dvs. total kabeldiameter inkl. isolering og evt. yderkappe).

Kompatibilitet og anvendelsesområder

• Passer til 4-ledede applikationer på motorcykler, trailere, mindre køretøjer og arbejdsudstyr der bruger 24 V eller lavere systemspænding.
• Anvendelig ved reparation, udskiftning af beskadigede stik eller ved tilslutning af ekstra elektrisk udstyr hvor en 4-polet stikforbindelse er passende.
• Overholder DIN/ISO 72 575, hvilket forenkler kompatibilitet med andre komponenter og installationer som følger samme standard.

Praktiske bemærkninger

• Montering: Sørg for korrekt afisolering uden at beskadige lederne; spænd skruerne til anbefalet moment for at undgå løse forbindelser eller overpresning af ledere.
• Miljø: Plastkonstruktionen giver god elektrisk isolation, men beskyttelse mod langvarig eksponering for fugt, kemikalier eller høje temperaturer bør vurderes i den konkrete installation.
• Identifikation: Produktet identificeres klart via MPN 146.78.69 og GTIN 4026736035846, som kan bruges ved bestilling eller reservedele søgning.

Hvis der er behov for oplysning om kontaktmateriale, IP-klassificering eller måltegning for indbygning, kan disse detaljer ofte fremskaffes fra leverandørens tekniske datablad ved henvisning til MPN 146.78.69.
