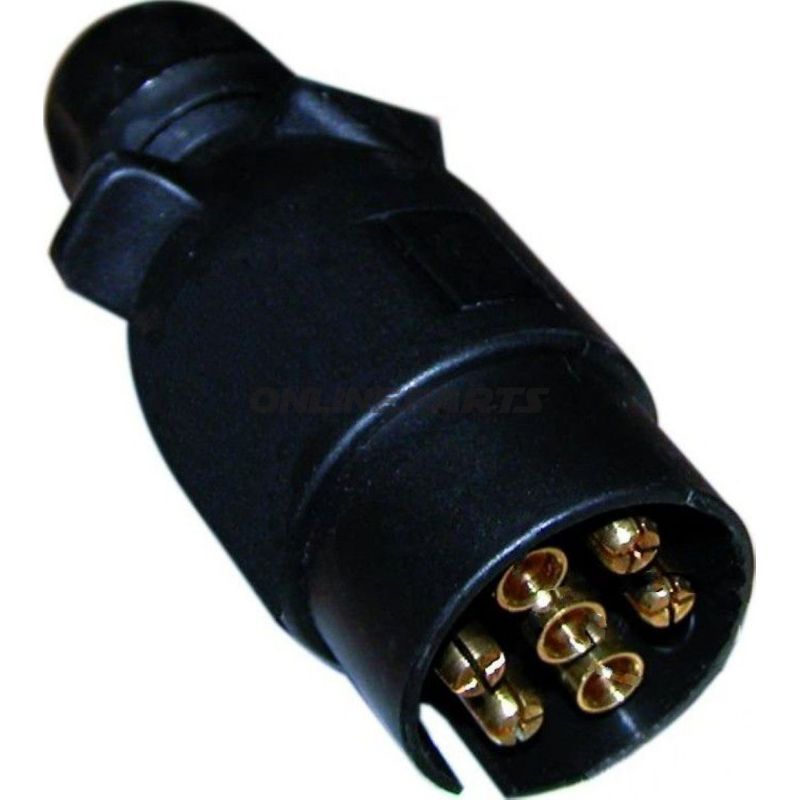

Stik 7-polet 12V plast fladstik

7-polet 12V Jaeger fladstik i plast til køretøjsinstallationer

Dette 7-polet fladstik er udført i brudfast plast og følger DIN/ISO 1724-standarden for 7-polet køretøjsstik. Produktet er beregnet til 12 V systemer og anvendes typisk til tilslutning af lygter, trailerstik og andre elektriske forbindelser på motorcykler, biler og trailere, hvor et fladt Jaeger-stik er påkrævet.

Produktidentifikation: Dette komponent markedsføres under brandet Jaeger, med fabriksnummer (MPN) 146.74.30 og GTIN 4250060510506.

• Funktion: 7-pole kontakt til overførsel af 12 V signals- og strømforbindelser mellem køretøj og anhænger/tilbehør. Giver separate kredse til fx baglygte, stoplys, blink og jord.
• Polantal: 7 poler, konfigureret efter Jaeger/DIN-standard.
• Spænding: 12 V nominal.
• Monteringstype: Fladstik med 6,3 mm tappestik (svarer til standard fladstiksystemer), hvilket gør stikket kompatibelt med almindelige 6,3 mm flatblade-terminaler.
• Fastgørelse og tætning: Udstyret med skruetilslutning for ledningsforbindelse, samt tætningsprop for at beskytte mod snavs og fugt i uisolerede installationer. Huset er langsgående delt og lukker med snaplås for nem samling og vedligeholdelse.

Materialevalg og egenskaber

Huset er fremstillet i brudfast plast, valgt for kombinationen af mekanisk styrke, lav vægt og god resistens over for vibrationer almindelige i køretøjer. Plastmaterialet reducerer korrosionsrisiko i forhold til uisolerede metalhuse og beskytter kontaktpunkterne mod direkte mekanisk påvirkning. Brug af standardiserede 6,3 mm fladstik sikrer enkel udskiftning af terminaler uden specialværktøj.

Praktisk anvendelse og kompatibilitet

• Velegnet til tilslutning af trailer-/anhængerinstallationer, baglygtegrupper og tilsvarende 12 V kredse, hvor DIN/ISO 1724 overholdes.
• Kompatibel med standard 7-polet Jaeger-han- og hun-stik og 6,3 mm flatblade-terminaler.
• Designet til montører og mekanikere, der ønsker en robust, pladsbesparende forbindelse med nem adgang til klemmer via skrueterminaler.

Montering og vedligeholdelse

• Åben huset via snaplåsen for adgang til skrueterminalerne. Fastgør afisolerede ledere i skruetilslutningerne og spænd forsvarligt for at undgå løse forbindelser under vibration.
• Brug tætningsproppen i åbninger, der ikke anvendes, for at begrænse indtrængen af fugt og snavs.
• Kontrollér periodisk kontaktpunkter for oxidation eller løse skruer ved rutinemæssig vedligeholdelse af køretøjets elektriske system.

Teknisk reference: Jaeger 7-polet fladstik, MPN 146.74.30, GTIN 4250060510506. Produceret i overensstemmelse med DIN/ISO 1724 for 7-polet fladstik til 12 V køretøjsbrug.
