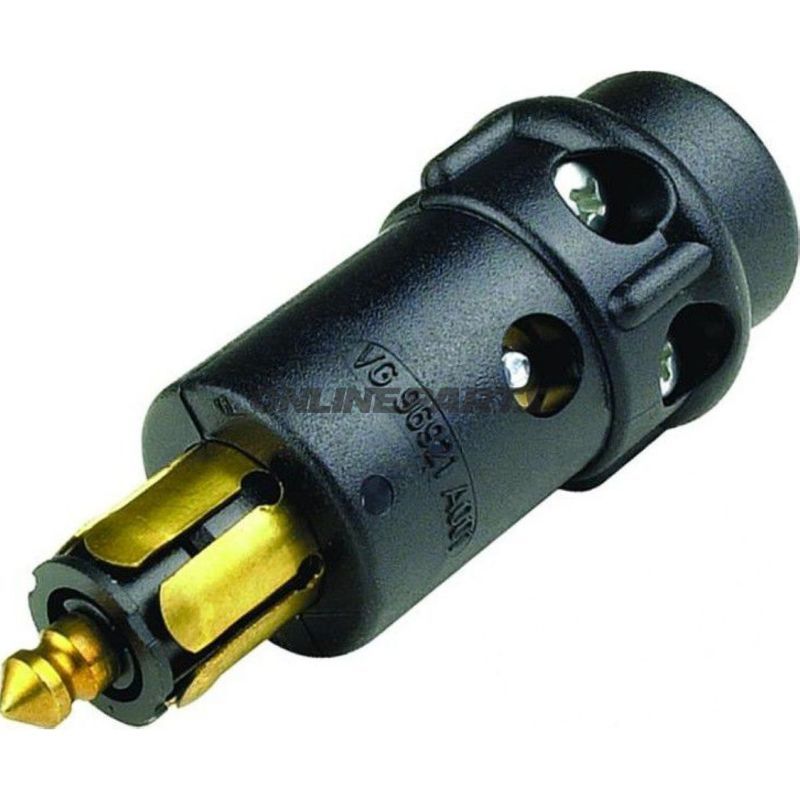

Stik med trækaflastning 1-polig

1-polet stik med trækaflastning til køretøjsinstallationer (DIN/ISO 4165)

Dette 1-polede stik (MPN: 146.70.00, GTIN: 4026736036478) er designet til enkel og sikker strømtilslutning i køretøjs- og militære anvendelser, herunder NATO-køretøjer (reference Bw-nr. 5935-12-127-9479). Det følger dimensioner og standarder i henhold til DIN/ISO 4165.

Funktion

• Giver en enkel, polad forbindelse til strømforsyning i spændingsområder fra 6 V til 50 V.
• Trækaflastning mindsker mekanisk belastning på kablet ved træk eller vibrationer, hvilket øger forbindelsens holdbarhed i mobile miljøer.
• Skruetilslutning gør det muligt at fastgøre lederne sikkert uden brug af lodning; stikdesignet har ikke separat knækbeskyttelse.

Materialer og konstruktion

• Husbelysning og kapsling er fremstillet af plast. Plastmaterialet giver korrosionsbestandighed og lav vægt, hvilket er relevant i køretøjsmiljøer, hvor vibration og fugt kan forekomme.
• Kontaktens indre dele er udført for at håndtere op til 12 A kontinuerlig strøm ved angivne spændingsniveauer. Dimensioneringen svarer til de krav, DIN/ISO 4165 stiller for denne type stik.
• Udvendig diameter måler cirka 12 mm, hvilket er relevant ved planlægning af kabelgennemføringer og monteringsrum.

Tekniske data (oversigt)

• Type: 1-polet stik
• Standard: DIN / ISO 4165
• Spænding: 6–50 V
• Strøm: op til 12 A
• Udvendig diameter: ca. 12 mm
• Tilslutning: skruetilslutning
• Trækaflastning: ja
• Knækbeskyttelse: ikke inkluderet

Kompatibilitet og anvendelse

• Velegnet til mobile installationer, servicekøretøjer og militære køretøjer, hvor DIN/ISO 4165-stik anvendes.
• Anvendes typisk til sensor-, strøm- eller tilbehørsforbindelser, hvor en enkel, robust 1-polet forbindelse er tilstrækkelig.
• Passer i applikationer, der kræver overensstemmelse med Bw-nummeret 5935-12-127-9479.

Praktiske overvejelser ved montering

• Sørg for korrekt afisoleringslængde og fastspænding af ledere i skrueterminalen for at sikre lav overgangsmodstand.
• Selvom trækaflastning er integreret, bør kabelholdere eller yderligere fastgørelser anvendes i miljøer med kraftig vibration for at undgå belastning på selve kontakten.
• Tjek strømkrav og driftsspænding i det konkrete kredsløb for at sikre, at grænsen på 12 A ikke overskrides.

Produktets MPN 146.70.00 og GTIN 4026736036478 kan anvendes ved søgning efter tekniske datablad eller reservedele. Der er ingen mærkeangivelse i de leverede data.
