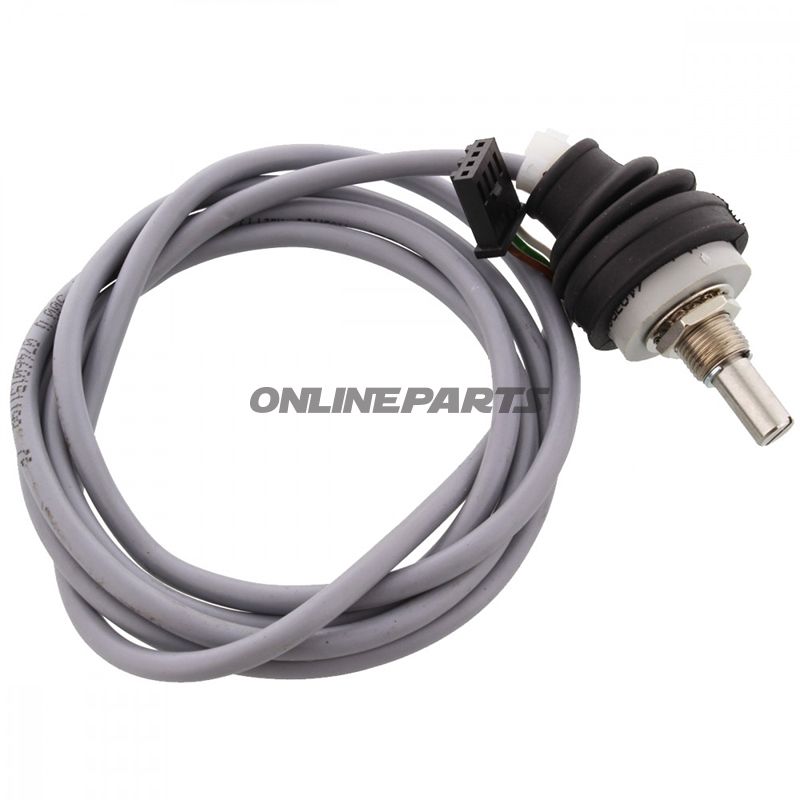

POTI Monty 3300 Smart SP. EAA0439G18A

Potentiometer til Hofmann Monty 3300 Smart (pedaltilslutning)

Dette produkt er et potentiometer beregnet til Hofmann Monty 3300 Smart-maskiner og bruges som sensor i pedalen til registrering af position/trykniveau. Produktet leveres med pedaltilslutningskabel og er designet som erstatningsdel til Hofmann-originaludstyr.

Identifikation og reference

• Manufacturer part number (MPN): 677.03.00
• GTIN / EAN: 8054081148665
• Hofmann original artikelnummer nævnt i leverandørdata: EAW0282G16A

Funktion

Potentiometeret fungerer som en positionstransducer i pedalstyringen. Når pedalen bevæges, ændres den elektriske modstand i potentiometeret, hvilket omdannes til et signal til maskinens styringsenhed. Komponenten anvendes til præcis måling af pedalens bevægelse og bruges til at regulere motor-/ventilstyring eller andet styresignal afhængigt af Monty 3300 Smart-konfigurationen.

Tekniske mål og tilslutning

• Ydre diameter (Ø): 22 mm
• Samlet længde: 34 mm
• Kabellængde (inkl. pedaltilslutningskabel): 1250 mm

Materialer og egenskaber

Produktdata angiver en standardkonstruktion for instrumentpotentiometre udført med metal- og plastikkomponenter for kontakt- og mekanisk holdbarhed. Kabelforbindelsen er leveret for at sikre korrekt integration i pedalens styringskabelbundt; isolationen er typisk PVC eller tilsvarende polymer med tilstrækkelig fleksibilitet til brug i bevægelige applikationer. Da dette er en original Hofmann-del (reference EAW0282G16A), kan forventes, at materialevalg og tolerancer matcher fabriksstandarder for Monty 3300 Smart.

Kompatibilitet

• Primært designet til Hofmann Monty 3300 Smart-systemer.
• Kan anvendes som erstatningsdel i installationer, hvor mekaniske og elektriske mål (Ø 22 mm, 34 mm længde og samme kabeltype/tilslutning) stemmer overens.

Montering og håndtering

• Udskiftning udføres normalt ved demontering af pedalenhedens dæksel for at få adgang til potentiometerets monteringspunkt.
• Sørg for korrekt elektrisk forbindelse og fastgørelse for at undgå slør eller intermittent kontakt.
• Undgå mekanisk overbelastning ved installation; brug passende moment ved fastgørelse.

Bemærkninger

• Produktbetegnelsen i leverandørteksten angiver "POTI Monty 3300 Smart SP. EAA0439G18A" med Hofmann-originaloplysning. Den tekniske MPN er 677.03.00 og GTIN er 8054081148665.
• Der er ingen oplysninger her om elektriske værdier (modstandsområde), polarisering eller tilslutningsdiagram. For korrekt udskiftning anbefales at kontrollere Monty 3300 Smart service- eller el-skjema for at sikre match af elektriske specifikationer før installation.
