Trykregulator R1/2

Trykregulator R1/2 til pneumatik og kompressoranlæg

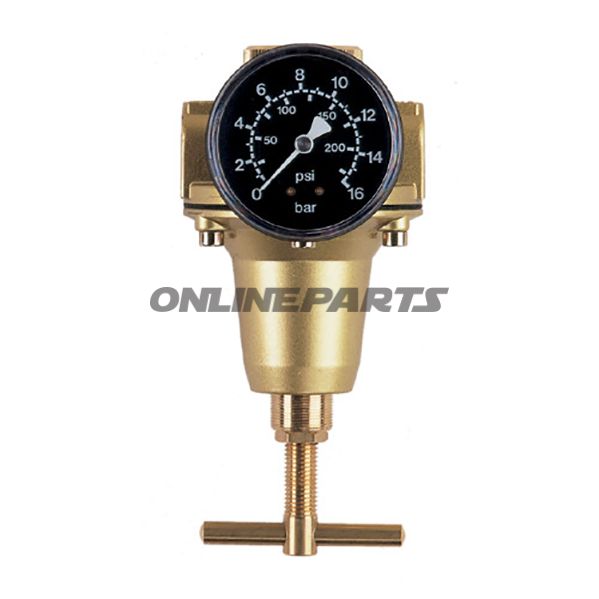

Produkt: EWO Trykregulator BR Standard (MPN: 656.03.46, GTIN: 4030875000078). Denne membrankonstruktion i gennemgangsform (R1/2 / G1/2, DN15) er beregnet til præcis trykstyring i pneumatiske systemer, kompressoranlæg og industrielle applikationer.

Funktion

Trykregulatorens primære funktion er at reducere og stabilisere sekundærtrykket uafhængigt af variationer i indgangstrykket (vordruckuafhængig). Den leverer et justerbart udgangstryk i området 0,5–10 bar og har sekundærudluftning (tilbagestyrbar) for sikker aflastning af systemet. Betjeningen sker via en drejeknob (knebel), og manometer kan monteres både foran og bagpå for fleksibel aflæsning.

Tekniske væsentlige data

• Tilslutning: G1/2 (R1/2), DN15 (nominel størrelse DN10 angivet i visse specifikationer)
• Reguleringsområde: 0,5–10 bar
• Maksimalt indgangstryk: 25 bar
• Driftstemperatur: –10 °C til +90 °C
• Gennemstrømning: Ca. 160 m3/h ved 6 bar (angivet som reference)
• Dimensioner (Ø x H): Ca. 82 x 170 mm
• Vordruckafhængighed: < 2 %

Materialer og konstruktion

Huset og fjederdækslet er udført i zinktrykstøbning, valgt for god mekanisk styrke og modstandsdygtighed over for korrosion i almindelige industrielle miljøer. Membranen og indvendige tætninger er dimensioneret til at give gentagen, stabil regulering; materialevalg sikrer holdbar funktion ved de specificerede tryk- og temperaturbetingelser. Konstruktionen som gennemgangsregulator (in Durchgangsform) muliggør jævn flowprofil og begrænset tryktab.

Kompatibilitet og anvendelsesområder

Regulatoren er egnet til værksteder, produktionslinjer, procesindustri, byggepladsinstallationer og kompressoranlæg, hvor præcis trykstyring er påkrævet. Den håndterer luft og ikke-aggressive gasser; ved andre medier bør materialekonfiguration og tætningstype verificeres mod mediets kemiske egenskaber.

Installation og vedligeholdelse

• Sørg for korrekt montage på en stabil, ren flade og brug egnede gevindforbindelser for tæthed.
• Monter et filter opstrøms for at forhindre urenheder i at trænge ind i regulatoren — dette reducerer risiko for driftsafbrydelser og forlængere levetiden.
• Manometer kan monteres for- eller bagpå afhængigt af læsevenlighed på installationsstedet.
• Regelmæssig visuel inspektion og rengøring af indløb/udløb anbefales; kontroller tætningsflader og membran ved planlagt service.

Tekniske fordele

• Stabil regulering med lav vordruckafhængighed (< 2 %), hvilket giver ensartet sekundærtryk ved varierende indgangstryk.
• Fleksibel manometerplacering for nem aflæsning i trange installationer.
• Sekundærudluftning for kontrolleret trykaflastning.
• Robust zinktrykstøbt kabinet som balance mellem mekanisk styrke og korrosionsbestandighed i typiske industrielle miljøer.

Bemærkninger

Produktet leveres af EWO under MPN 656.03.46 og identificeres via GTIN 4030875000078. Kontroller kompatibilitet med det specifikke medie og installationskrav før montage. For optimale driftsegenskaber anbefales et forfilter.
