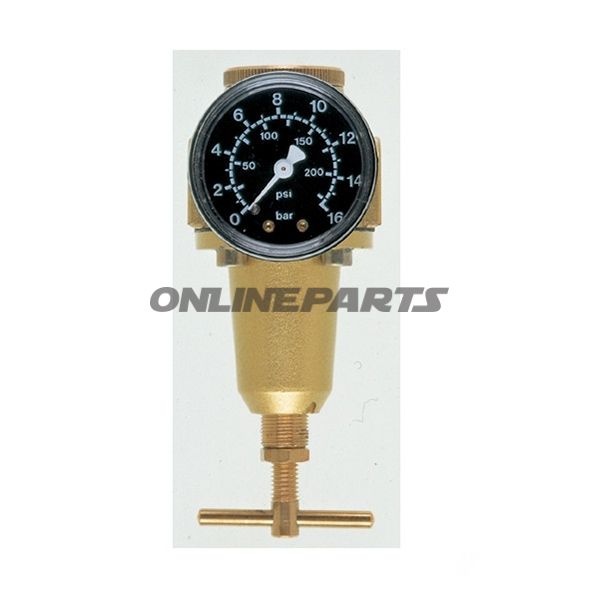

Trykregulator R3/8

Trykregulator R3/8 til pneumatiske systemer (DN10, membrantype)

Produktoversigt: Trykregulatoren fra EWO (MPN 656.03.38, GTIN 4030875000870) er en membranbaseret trykreduktionsventil i gennemgangsudførelse beregnet til regulering af tryk i pneumatiske installationer. Enheden er udført for montage med G3/8-tilslutning og nominelt DN10. Regulering sker mekanisk med drejehåndtag, og regulatoren kan leveres/monteres med manometre på begge sider efter behov.

• Brand / identifikation: EWO, varenummer MPN 656.03.38, GTIN 4030875000870.
• Tilslutning: G3/8 (R3/8).
• Nominel diameter: DN10.

Funktion og anvendelse

Trykregulatorens funktion er at reducere og stabilisere sekundærtrykket i et luftnet i forhold til forsyningstrykket. Den membranbaserede konstruktion sikrer en hurtig reaktion på belastningsændringer, og sekundær udluftning (returstyring) beskytter mod utilsigtet trykopbygning ved aktivering. Manometre kan monteres på begge sider for måling af ind‑ og udgangstryk.

Tekniske data og driftsparametre

• Reguleringsområde: 0,5 – 10 bar.
• Maksimalt forsyningstryk: 25 bar.
• Driftstemperatur: -10 °C til +90 °C.
• Strømningskapacitet ved 6 bar driftstryk: 120 m³/h.
• Vordruckafhængighed (forsyningstrykafhængighed): < 2 %.
• Dimensioner (Ø x H): 70 x 160 mm.

Materialevalg og konstruktive egenskaber

Regulatoren er konstrueret med en membran som styreelement og en gennemgangsventil for minimal tryktab. Materialer er valgt med fokus på driftsstabilitet under pneumatiske forhold: membranmateriale, sæde og tætninger er velegnede til komprimeret luft og driftstemperaturområdet angivet ovenfor. Den mekaniske betjening via drejehåndtag giver enkel, trinløs indstilling uden elektronisk regulering.

Vedligeholdelse og reservedelsoverblik

For at undgå skader og driftsafbrydelser anbefales montering af et forfilter før regulatoren for at tilbageholde faste partikler og kondensat. Ved behov for måling kan de anbefalede manometre anvendes som reservedele: manometer Ø63 vandret, måleområde 0–10 bar G1/4 eller 0–16 bar G1/4. Ved vedligeholdelse bør membranen og ventilens tætninger inspiceres regelmæssigt og udskiftes ved synlige tegn på slitage.

Kompatibilitet og montageråd

• Monteres i luftforsyningsledninger med G3/8-tilslutning. Sørg for korrekt strømningsretning (gennemgangsform).
• Anbring et filter/lufttørreanlæg upstream for at minimere slid og funktionsfejl.
• Manometre monteres i G1/4-porte; overvej placering for let aflæsning og service.

Bemærk: Angivne specifikationer (tryk, temperatur og gennemstrømning) er typiske driftsparametre. Kontrollér mål og tilslutninger før installation for at sikre kompatibilitet med det eksisterende system.
