Testværktøj til gaffelstandrør — kontrol af slag og krumning

Produkt: Testværktøj Gaffelstandrør fra JMP (GTIN: 4043981333619, MPN: 722.05.47). Dette værktøj er beregnet til præcis måling af radiale afvigelser i gaffelstandrør og bruges af mekanikere og erfarne motorcykelejere til kontrol og tolerancemåling.

Funktion

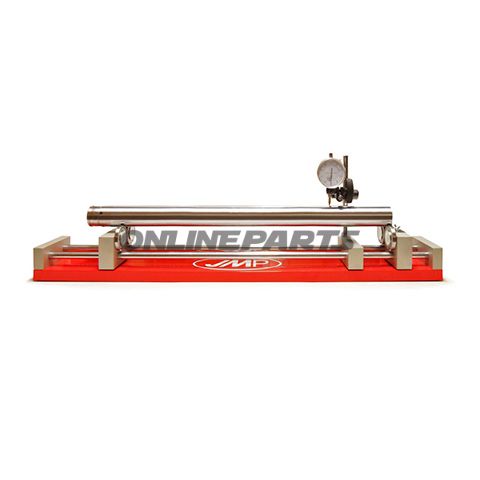

• Kontrollerer om et gaffelstandrør har et slag (excentrisk) eller er krumt (bøjning) ved rotation.
• Udstyret med en følsom hældnings-/indikatorkontakt (hæverindikator) der viser selv meget små afvigelser.
• Ved manuel rotation af gaffelrøret aflæses indikatorens udsving; en radial udsving på mere end 0,05 mm indikerer, at standrøret ligger uden for tolerancen.

Design og materialeegenskaber

• Fremstillet med en justerbar fastspændingsflange, der kan flyttes for at tilpasse værktøjet til forskellige diametre af gaffelholm.
• Opfangere og bærepunkter er udført med specielle kuglelejede løberuller for at sikre glat og præcis kontakt under rotation og minimere målefejl forårsaget af friktion eller ujævn bevægelse.
• Indikatoren/viserens mekanik er konstrueret til at give gentagelige aflæsninger med minimal slør; materialevalg og udførelse er tilpasset værkstedsmiljøet for robusthed og holdbarhed.

Anvendelse og måleprocedure

• Monter værktøjsmodulet på gaffelstandrøret ved at justere optagebeslaget til passende position langs gaffelens længde.
• Dreje forsigtigt gaffelrøret rundt, mens indikatorens viser aflæses kontinuerligt.
• Bemærk maksimal radial bevægelse; hvis indikatoren viser over 0,05 mm, vurderes standrøret som uden for tolerance og bør rettes eller udskiftes efter fabrikantens specifikationer.

Kompatibilitet

Værktøjets justerbare optag gør det velegnet til en række gaffelholmdiametre. Den mekaniske konstruktion med flytbar optageflange og kuglelagrede løberuller gør det muligt at tilpasse til forskellige fabrikater og dimensioner af forgaffelstandrør. For meget specielle mål eller modelspecifikke krav anbefales kontrol af dimensioner før brug.

Praktiske fordele for mekanikeren

• Giver hurtig og præcis verifikation af cirkulær løb og parallelitet uden avanceret opsætning.
• Reducerer risikoen for fejldiagnosticering ved visuel inspektion alene, idet selv små afvigelser på 0,05 mm kan påvises.
• Robust mekanik og kuglelejerede kontaktpunkter mindsker slid og behov for hyppig justering.

Identifikation

Dette værktøj er leveret af JMP og kan entydigt identificeres med MPN 722.05.47 og GTIN 4043981333619 ved indkøb eller vedligehold.

Bemærkninger

• Beskrivelsen angiver funktion og målenøjagtighed; den indeholder ikke emballage- eller kvantumsinformation der kan forveksles med stykantal ved levering.
• Ved usikkerhed om kompatibilitet med en bestemt MC-model anbefales måling af gaffelens diameter og sammenligning med værktøjets justeringsområde før anvendelse.
