Testudstyr COMMON-RAIL RETURTRYK

Testudstyr til måling af returtryk på Common‑Rail‑systemer

Produktnavn: Testudstyr COMMON‑RAIL RETURTRYK
MPN: 614.33.55
GTIN: 4037374033552

Dette måleudstyr er udviklet til diagnostik af returtryk i common‑rail brændstofsystemer. Det bruges til fejlfinding ved at måle returtryk fra højtryksindsprøjtningssystemer, primært til piezo‑injektorer af nyere generation fra Bosch, Delphi og Siemens. Måling af returtrykket kan afsløre lækager, forkert neddrosling af tryk eller andre driftsproblemer i indsugnings- og returlinjer.

Funktion og anvendelse

• Giver præcis måling af returtryk i common‑rail systemer for at lokalisere fejl i injektorer og returlinjer.
• Egnet til værksteder og mekanikere, der arbejder med moderne piezo‑injektorer fra Bosch, Delphi og Siemens.
• Bruges ved at tilslutte måleblokken til returlinjen, aflæse tryk på de medfølgende manometre og eventuelt aflaste systemet via afløbsventilen.

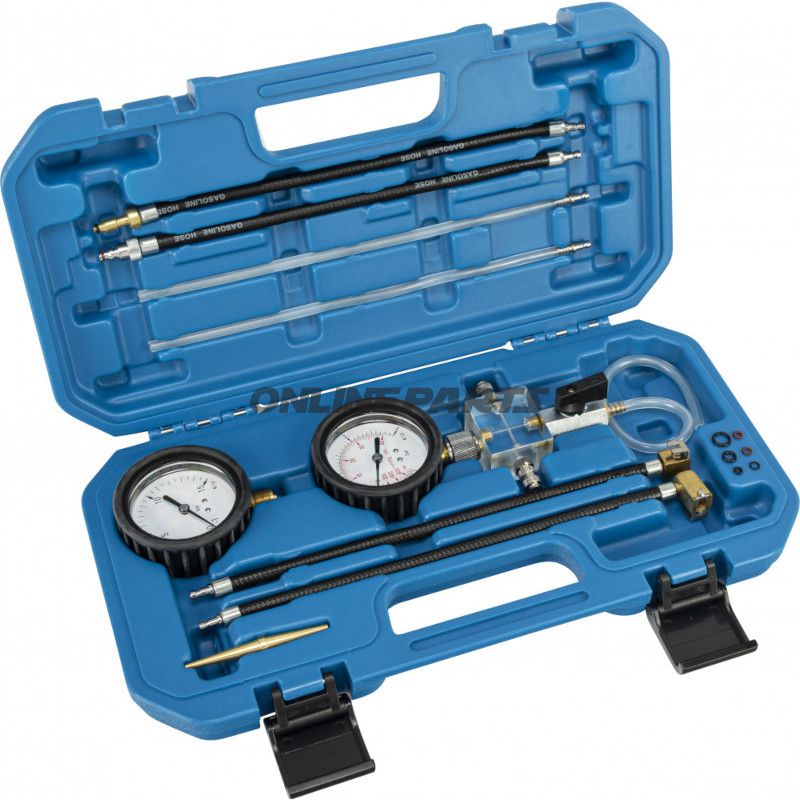

Medfølgende komponenter og design

• Manometre: Et manometer 0 til 15 bar (mærket til Bosch/Siemens) og et finere manometer -1 til 3 bar (til Delphi) for at dække både lave og højere returtryk.
• Messblok med kigeglasfunktion: Messblokken har en visuel funktion, så man kan observere væskestrøm og eventuelt partikler eller luft i returlinjen, samt et afløbs-/aflastningsventil til kontrolleret tømning.
• Tilslutningsslanger: Separate to‑delte slangesæt til Siemens, Delphi og Bosch for korrekt tilpasning til de respektive systemer.
• Konus‑tilslutning: Konusadapter til Bosch‑tilslutninger følger med for at sikre tæt og sikker tilslutning ved test.

Materialevalg og egenskaber

• Manometre udført med robuste huse og klare skiver for pålidelig aflæsning under værkstedsforhold.
• Messblokken er fremstillet i materialer kompatible med diesel/brændstof, med et kigeglas der tåler observation af væske uden hurtig nedbrydning.
• Slanger og konusadaptere er udført i brændstofbestandige materialer med passende trykmodstand for de relevante returtryk.

Kompatibilitet

Udstyret er beregnet til diagnosticering af common‑rail returtryk på køretøjer med piezo‑injektorer fra Bosch, Delphi og Siemens. De separate slangesæt og manometre er tilpasset de forskellige producenters tilslutningsstandarder, hvilket gør sættet velegnet til værksteder, som arbejder på tværs af mærker.

Tekniske fordele

• Mulighed for både grov og fin trykmåling via to manometre (0–15 bar og -1–3 bar), hvilket øger nøjagtigheden ved lavt returtryk.
• Messblokkens kigeglasfunktion giver visuel kontrol af returstrømmen og gør det lettere at opdage urenheder eller luft.
• Aflastningsventil giver sikker tømning af målesystemet uden direkte kontakt med brændstof.

MPN 614.33.55 og GTIN 4037374033552 kan benyttes ved bestilling eller ved logføring i værkstedssystemet for nem identifikation af dette testudstyr til common‑rail returtryk.
