Abzieher 2ARM Spændvidde 120 mm HURTIGTJUSTERING smal Krog

To-armet aftrækker (extern/internt) med 120 mm spændvidde til trange områder

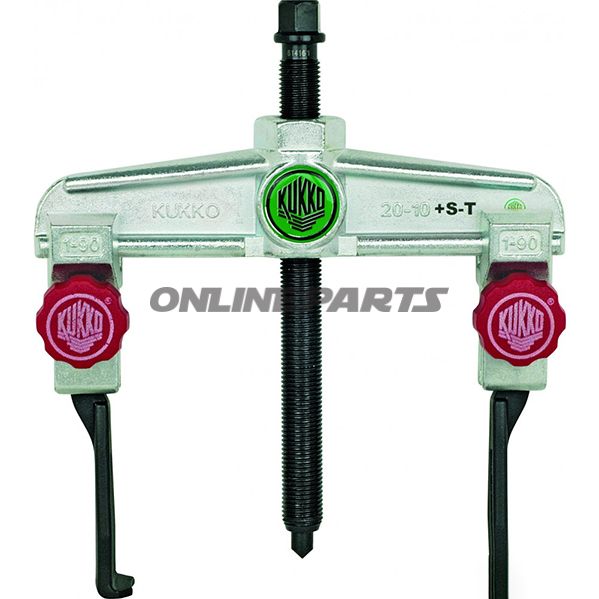

Produkt: Kukko to-armet aftrækker, type 20 + S‑T. Modellen er angivet med producentens artikelnummer MPN 646.00.11 og GTIN 4021176321368.

Funktion

• Aftrækkerens primære funktion er kontrolleret fjernelse af transmissionsgear, lejer, tandhjul, tandhjulsskiver og synkroniserede komponenter i trange eller svært tilgængelige rum, fx støbegods‑kaviteter.
• Kan bruges som både ekstern og intern aftrækker ved at vende puller‑benene.
• To‑armkonstruktionen muliggør pladsbesparende arbejde og sikre parallelle kroge i enhver arbejdsposition, også under fuld belastning.
• Designet så det aftrukne emne kun belastes på aftrækkerkrogenes bærende flader, hvilket reducerer risiko for beskadigelse af emnet.

Vigtige design- og funktionsdetaljer

• Smal S‑T aftrækskrog: ekstremt small profil for adgang i snævre områder.
• Hurtigjustering i trapezform: gør det muligt at løsne, forskyde og fastholde aftrækskroge trinløst uden brug af skruenøgle via håndstillerrandelen.
• GLIDE & FIX: optimeret geometri mellem tværbjælke og glide‑stykke for let bevægelse og fast fiksering af kroge på tværbjælken.
• QUICK‑ADJUST: håndstillerrandelen muliggør hurtig låsning og flytning af kroge uden værktøj.
• SELFLOCK: ved at dreje fastspændingsskruen centreres og spændes krogene omkring emnet, hvilket forhindrer utilsigtet bevægelse eller afglidning.
• Tværbjælkens sekskantprofil gør det muligt at holde tværbjælken fast med en skruenøgle ved behov.
• Spindelhovederne har en krave, som reducerer risiko for, at skruenøglen glider under aftræk.
• Valgfri akseludvidelser kan benyttes for at tilpasse spænddybden til applikationen.

Materialer og egenskaber

• Konstruktionen er udført i hærdede og præcisionsbearbejdede metaldele, dimensioneret til værkstedsbrug. Materialevalget fokuserer på slide‑modstand og formstabilitet under de angivne belastningsforhold.
• Spindel og tværbjælke er designet med overfladebehandling for korrosionsmodstand og for at sikre jævn bevægelse mellem glideflader.
• Sekskantprofil og kraver er maskinbearbejdet for nøjagtig pasform ved modhold og værktøjsbrug.

Tekniske data og kompatibilitet

• Spændvidde (operativ rækkevidde): 120 mm (angivet som standard). Ydre spændviddeområde: 70–180 mm.
• Skæredybde / spænddybde: 100 mm.
• Hex (drive): 13 mm sekskant.
• Effekt/kapacitet: maks. 2,5 ton / 35 Nm anbefalet drejningsmoment for spindelindspænding.
• Vægt: ca. 1,20 kg.
• Anvendelsesområder: velegnet til lejer, forreste tandhjul, rotorer og andre aksiale komponenter, både som intern og ekstern aftrækker.

Praktisk anvendelse i værkstedet

• Den hurtige, nøglefri justering sparer tid ved gentagne opgaver, især i trange montagepositioner.
• SELFLOCK‑funktionen og krave på spindelhovederne øger sikkerheden ved aftræk og mindsker behovet for konstant modhold.
• Den kompakte to‑armkonstruktion er praktisk ved arbejde på motorer og gearkasser, hvor pladsen er begrænset.

Producent og identifikation

Produktet leveres af Kukko og er identificeret med MPN 646.00.11 samt GTIN 4021176321368. Disse koder kan bruges til at kontrollere kompatibilitet og reservedelsinformation i værkstedets indkøbssystem eller i Kukko‑dokumentation.
