Tænd/sluk-kontakt

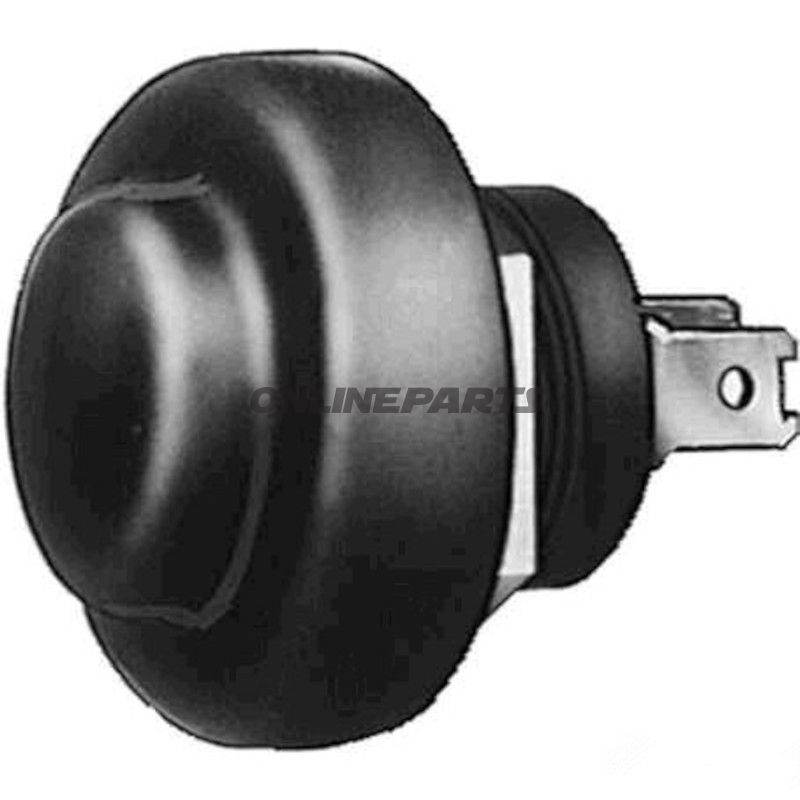

Tænd-/sluk-kontakt til indbygning — trykknap med fugtbeskyttelse

Denne tænd-/sluk-kontakt fra Hella (MPN: 145.20.93, GTIN: 4082300190786) er en indbygnings-trykknap beregnet til start/tændingsfunktioner på motorcykler og mindre køretøjer. Den er udført som en trykknap (lukker ved aktivering) med elektriske blade-tilslutninger og en gummiskærm, der beskytter mod fugt fra betjeningssiden.

Funktion

• Betjeningstype: Trykbetjening (trykknap) — kontaktfunktionen er en lukker (normal åben, lukker ved tryk).
• Anvendelse: Beregnet til tænding eller startfunktion, hvor en simpel, robust trykknap er ønsket.
• Tilslutninger: Fladstik/blade-terminaler 6,3 mm, 2 tilslutningspunkter.

Materialer og konstruktion

• Trykknaphus og kontaktdele er udført i materialer egnet til elektriske slutninger; Hella specificerer en udførelse til montage i paneler med maksimum vægtykkelse 5 mm.
• Gummibeskyttelseskappe på betjeningssiden giver fugtbeskyttelse svarende til IP54 (i henhold til DIN 40050) fra betjeningssiden — beskytter mod stænk og begrænset støvindtrængen.
• Blade-terminalerne er fremstøbt/fastgjort for at sikre gentagne til- og frakoblinger uden hurtig slitage.

Elektriske data og mekaniske grænser

• Antal poler/forbindelser: 2.
• Belastbarhed, kortvarig: 12 V: 20 A / 24 V: 15 A — angivet som kortvarig/impulsbelastning.
• Monteringsdybde/vægtykkelse: Maks. 5 mm for panelmontage.

Kompatibilitet og monteringsnoter

• Designet til indbygning i instrumentpaneler eller kontrolpaneler med fladstikforbindelse; kontroller at der er adgang til 6,3 mm fladstik.
• Passer til installationer, hvor en trykknap med fugtbeskyttelse er påkrævet — fx i udendørs eller udsatte miljøer, så længe kravene til IP54 fra betjeningssiden er tilstrækkelige.
• Ved permanent installation i meget fugtige eller våde miljøer bør der vurderes højere IP-klassificering eller supplerende afdækning.

Praktiske overvejelser for mekanikere

• Kontroller kabel- og stikdimensioner ved for- og efterinstallation; fladstik 6,3 mm er almindeligt i motorcykler men kan kræve adapter ved nyere stiksystemer.
• Tjek kontaktens kortvarige strømkapacitet i forhold til startrelæer eller andre belastninger — hvis kontakten forventes at føre startstrømmer over længere tid, anbefales en separat styringsløsning (fx relæ) for at undgå overstress.
• Gummihætten skal monteres korrekt for at bevare fugtbeskyttelsen; inspicér tætninger efter længere brug eller ved ælde.

Produktspecifikationerne stammer fra Hella's tekniske beskrivelse: tænd-/startskifte med trykknapfunktion, modelnummer 145.20.93, GTIN 4082300190786. For mere detaljerede installationsinstruktioner og godkendelser kontakt Hella eller se producentdokumentation.
