Hurtigspændemøtrik LIBRAK 248

Hurtigspændemøtrik LIBRAK 248 til spændeanordninger

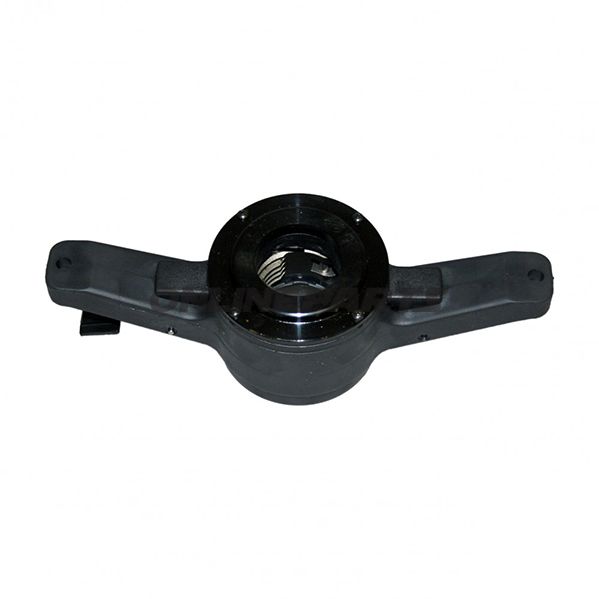

Produktoversigt: Hurtigspændemøtrik LIBRAK 248 (MPN: 677.04.65) er en manuel spændemøtrik med integreret trykring designet til hurtig fastgørelse i applikationer hvor gentagen åbning og lukning er nødvendig. Produktet er udført i plast med en indstøbt stålgevindbøsning og leveres i sort farve. GTIN er ikke oplyst.

Funktion og anvendelse

Hurtigspændemøtrikken bruges som låsekomponent i spændeanordninger, hvor en brugervenlig og tæt forsegling ønskes uden brug af værktøj ved hver betjening. Trykringen (Druckring) fordeler belastningen og mindsker punkttryk mod emnet ved spænding. Konstruktionen gør møtrikken velegnet til montageopgaver, almindelig maskinspænding og andre tekniske sammenføjninger, hvor gentagne åbnings-/lukningscyklusser forekommer.

Materialer og konstruktion

• Krop: plast (polymer) som giver lav vægt og elektrisk isolering.
• Gevindbøsning: indstøbt stålgevindbøsning med ydre diameter 40 mm, som sikrer slidstyrke og holdbarhed ved gentagen montering.
• Trykring: integreret trykring i plast/stål-konfiguration for jævn trykfordeling.
• Overflade/finish: sort farve; plastens overflade reducerer risikoen for ridser på modflader sammenlignet med ubehandlede metaldele.

Dimensioner

• Ø gevindbøsning: 40 mm
• Længde: 235 mm
• Højde: 68 mm

Tekniske fordele og bemærkninger

• Stålgevindbøsningen kombineret med plastiklegemet giver en balance mellem mekanisk styrke i gevindet og vægtreduktion i den samlede komponent.
• Trykringens placering mindsker koncentrerede belastninger og øger tæthed ved spænding — relevant ved montage på blødere materialer eller overflader der skal beskyttes.
• Plastmaterialet tilbyder korrosionsresistens i forhold til fuldt metaludførelser; ved krævende kemiske eller temperaturmæssige belastninger bør materialevalget vurderes i forhold til driftssituationen.
• Designet er beregnet til manuel håndtering; hvis der forventes høje momentkrav eller ekstremt gentagen belastning, bør man sikre at gevindbøsningens dimension og materiale er passende for anvendelsen.

Kompatibilitet og installation

Gevindbøsningens udvendige diameter på 40 mm angiver krav til indgreb og plads ved montering. Ved montering skal der sikres korrekt pasning til bolt/aksel og tilstrækkelig adgang for manuel betjening af selve møtrikdelen. Brugere med specifikke krav til tolerance eller tæthed bør kontrollere målene op imod deres eksisterende montagepunkter før bestilling.

Identifikation

Modelbetegnelsen fremgår som Hurtigspændemøtrik LIBRAK 248 og producentens materialeanvisninger er noteret i produktteksten. Den interne reference/MPN for denne enhed er 677.04.65. GTIN er ikke angivet i de leverede data.

Bemærk: Oplysningerne om materialer og dimensioner er taget fra producentens specifikationer; for kritiske eller certificerede applikationer anbefales kontrol af mål og materialedata mod fysisk prøve eller teknisk datablad.
