Radio kit 2-DIN til 1-DIN VAG CAN-BUS med fag

Radiokit 2-DIN til 1-DIN VAG CAN-BUS med rum — til Seat, Skoda og VW

Produktoversigt: Dette radiokit fra ACV (MPN 194.09.05, GTIN 4026724336344) gør det muligt at montere et standard 2-DIN hovedenhed i instrumentbordet på køretøjer, der oprindeligt er udstyret med en 1-DIN enhed eller specifikke fabrikshuse. Kittet omfatter både den nødvendige 2-DIN ramme og CAN-BUS/adapterkabler for at bevare relevante køretøjsfunktioner.

Funktion og anvendelse:

• Erstatter OEM-radioens ramme med en 2-DIN facia og tilbyder et indbygget opbevaringsrum (fag) til ekstraudstyr eller installationstilpasning.
• Inkluderer CAN-BUS interface og antenne-/stikadaptere, så eftermarkedets enhed kan kommunikere med VAG-køretøjets netværk og bevare signaler som tænding, belysning, bakgear og speedpulse.
• Understøtter aktivering af OEM-lydsystemer i udvalgte Seat-, Skoda- og VW-modeller (se kompatibilitetsliste nedenfor). Afhængigt af køretøjets udstyr kan ikke alle avancerede førerassistentsystemer (f.eks. Trailer Assist, eCall) videreføres.

Materialer og konstruktion:

• Rammen er udført i sort plast med overflade og dimensioner tilpasset fabriksmonteringsåbninger for de angivne modeller. Materialevalget er valgt for stabil montering, vibrationsbestandighed og kompatibilitet med OEM-klips og skruer.
• CAN-BUS interface og kabler bruger standardiserede stik (40-pin firkantet VAG), Fakra-antennekonnektor og ISO/DIN adaptere, som sikrer elektrisk og signalmæssig kompatibilitet uden modificering af bilens originale ledningsnet.
• Elektriske udgange fra kittet kan belastes op til 1 A, hvilket er tilstrækkeligt til styresignaler og aktiveringer, men ikke til tung last.

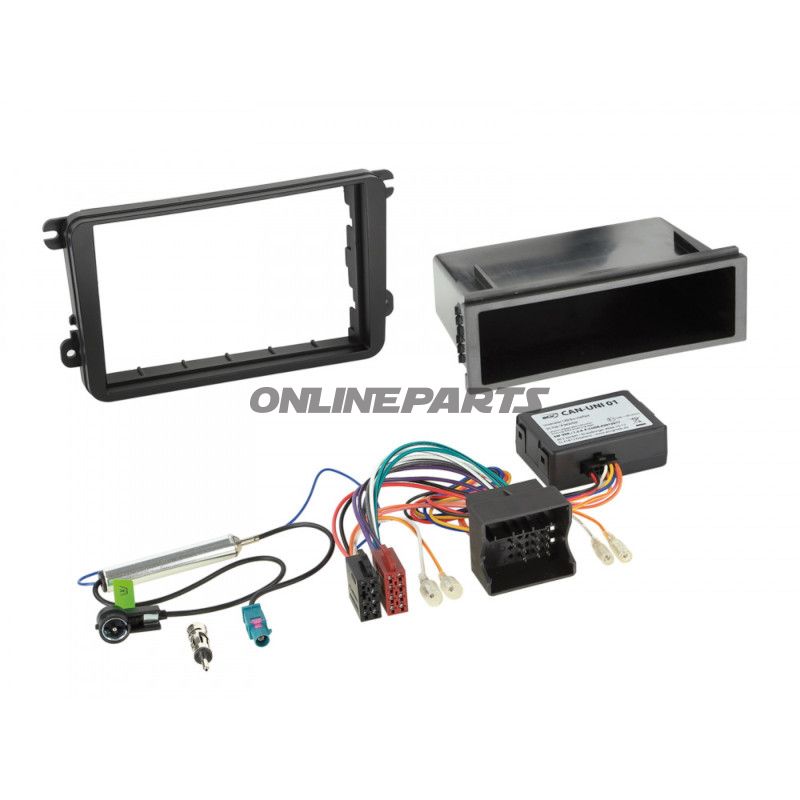

Medfølgende komponenter:

• 2-DIN facia til Seat / Skoda / VW, sort
• Bakke til 2-DIN ramme for 1-DIN åbning, dimensioneret til 113 mm bredde, højde specificeret i reference (varenr. 194 05 55)
• CAN-BUS kit VAG 40-pin firkantet > ISO samt antenne Fakra > ISO (varenr. 194 02 12)
• Antenneadapter ISO(f) > DIN(m) (varenr. 194 01 82)

Kompatibilitet (udvalgte modeller og årgange): Kittet er beregnet til en lang række Seat-, Skoda- og VW-køretøjer. Nedenstående eksempler dækker typiske applikationer; kontroller altid køretøjets aktuelle udstyr og stiktyper før installation.

• Seat: Alhambra (7N) 10/2010–2015, Leon (facelift 1P) 03/2009–10/2012, Toledo (KG) 03/2013–2016
• Skoda: Fabia (5J) 03/2007–06/2014, Octavia II (facelift) 01/2009–02/2013, Rapid (NH) 10/2012–2015*, Roomster (5J) 09/2006–2015, Praktik (5J) 04/2007–04/2015, Superb (3T4/3T5) 2008–2015**, Yeti (5L) 08/2009–2014***
• VW: eksempler inkluderer Polo (6R) 06/2009–03/2014, Golf V/VI varianter 2003–2013, Passat B6/B7 2005–2014, Touran 02/2003–2015, Caddy, Sharan II m.fl. (se produktdata for fuld liste)

Bemærkninger om specialtilfælde:

• I visse tilfælde kræves en OEM-ramme eller ekstra dele for korrekt finish (fx Skoda-rammer med vareartikler 5JA8584159B9 eller 5L0858069L1 ved nogle modeller, samt specifik ramme til Columbus Navi: 3T0858069QB).
• Let tilpasningsarbejde på faciarammen kan være nødvendigt for perfekt pasform i enkelte køretøjer.
• Kontroller alle menuer og funktioner i køretøjets system før endelig montering for at sikre, at nødvendige signaler og funktioner er tilgængelige.

Leverandør og identifikation: Produktet leveres af ACV og identificeres internt med MPN 194.09.05. GTIN 4026724336344 kan bruges til lager- og logistikkontrol samt søgning efter kompatible reservedele og referencer.

Afsluttende bemærkning til mekanikeren: Før installation: bekræft køretøjets originale stik, CAN-BUS-udstyr og eventuelle OEM-lydsystemer. Følg installationsanbefalingerne nøje for at undgå tab af køretøjsfunktioner eller fejlmeddelelser i instrumentet.
