Radiokit 2-DIN til 1-DIN for VAG-køretøjer med opbevaringsrum
Produkt: ACV radiokit 2-DIN til 1-DIN (MPN: 194.09.04, GTIN: 4026724336337). Dette sæt er udviklet til udskiftning af fabriksmonterede radioer i VAG-gruppens modeller (Volkswagen, Skoda, Seat og VW Commercial) hvor 2-DIN-åbningen skal rumme en 1-DIN-enhed med et tilpasset opbevaringsrum.
Funktion og anvendelse
- Giver mulighed for montering af en 1-DIN eftermonteringsradio i et 2-DIN-betjeningspanel ved at kombinere en 2-DIN-ramme med et integreret opbevaringsrum.
- Inkluderer nødvendige adaptere og monteringsdele for at erstatte OEM-radioen og bevare bilens originale kabeltræk og antenneforbindelse, så langt dette er kompatibelt med køretøjets udstyr.
- Designet til brug i værksteder og af erfarne mekanikere — læs og følg installationsanbefalingerne for de enkelte komponenter for at sikre korrekt funktion.
Materialer og tekniske egenskaber
- Frontpanel og ramme: sort kunststof fremstillet til at matche fabriksfinish i VAG-interiører; materialet er formstabilt og egnet til bearbejdning ved mindre tilpasninger med værktøj.
- Adapterkabler: ISO-/DIN- og Fakra-forbindelser konstrueret til standard bilsignalniveauer; kablerne er fabrikskompatible og leveres med korrekte stik til de angivne modeller.
- Antenneadapter: ISO (hun) til DIN (han) leveret for at sikre forbindelse mellem eftermarkedets radio og bilens antennekabel.

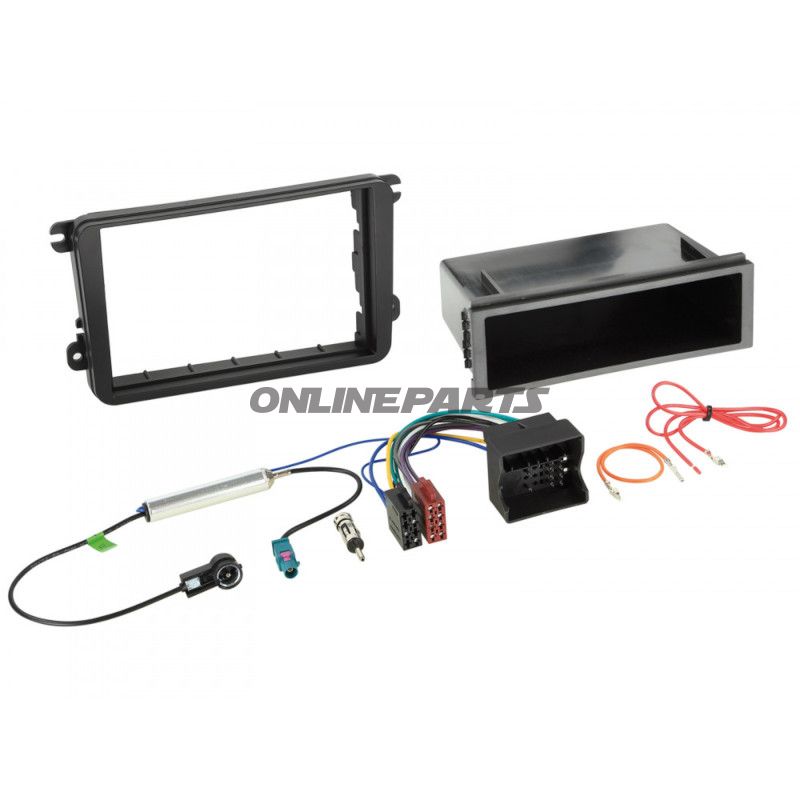

Leveringsomfang (inkluderet i sættet)
- 2-DIN ramme/trim til Seat / Skoda / VW i sort.
- Opbevaringsrum til 2-DIN ramme, konfigureret til montage af 1-DIN radio (artikelnummer: 194 05 55 i producentens dokumentation).
- ISO-adapterkabel (Audi/Seat/Skoda/VW firkantet / Fakra > ISO) (artikel: 194 03 01).
- Antenneadapter ISO (hun) > DIN (han) (artikel: 194 01 82).
Elektriske forbindelser og noter
- Strømtilslutninger: rød = +12V tænding (terminal 15), orange = +12V lyspære/dæmp (terminal 58) — kontroller og mål i bilens sikringsboks før tilslutning.
- Forbindelse: 40-polet firkantet VW-kontakt for visse OEM-udførelser; antenne: Fakra (han) til DIN/ISO via leveret adapter.
- I nogle køretøjer kan ikke alle fabriksfunktioner være fuldt bevaret efter udskiftning (eksempelvis Trailer Assist, e‑Call eller visse førerassistentsystemer). Kontroller bilens menuer og funktioner før endelig montering.
- Sørg for at verificere, at den originale fabriksradio og adapterstikkene i bilen matcher de viste forbindelser fra leverandøren.
Kompatibilitet
Sættet er angivet som egnet til et bredt udvalg af modeller fra Seat, Skoda og VW (passager- og varebiler) i de angivne produktionsår. Eksempler fra producentens specifikation:
- Seat: Alhambra (7N) 10/2010–04/2015, Leon (1P) 04/2009–11/2012, Toledo (NH) 03/2013–05/2015.
- Skoda: Fabia (5J) 2007–2014, Octavia (1U/1Z) varianter 2004–2013, Rapid (NH) 10/2012–04/2015, Roomster/ Praktik 2006–2015, Superb (3T) 2008–2015, Yeti (5L) 2009–2013.
- VW (VV): Amarok, Caddy III, Caravelle, CC, EOS, Golf V/VI, Passat B6/B7, Polo V, Scirocco III, Sharan II, T5 Transporter, Tiguan I, Touran I m.fl. — se producentens modeloversigt for specifikke årgange.
Bemærk referencer: nogle udførelser kræver specifikke OEM-bezel eller navigationstilpasninger (f.eks. Amundsen/Columbus/Bolero) — producentens noter angiver Skoda-delenumre hvor relevant.
Monteringsbemærkninger
- Tilpasning af rammen med værktøj kan være nødvendig ved visse karosseri-/panelvariationer.
- Test alle funktioner (radiokanaler, antennesignal, bilmenuer) før den endelige fastgørelse af panelet.
Producentinformation
ACV leverer dette radiokit under varenummer MPN 194.09.04 (GTIN 4026724336337). Sættet er sammensat for at give kompatible mekanikere og serviceteknikere en samlet løsning til at installere 1-DIN eftermarkedsradioer i biler med 2-DIN åbninger, inklusive nødvendige adaptere til strøm og antenne.
