2-DIN radiokit i sort med CAN-BUS til Seat, Skoda og VW
Produkt: 2-DIN radioramme og tilslutningskit til udskiftning af fabriksradio i en række Seat-, Skoda- og Volkswagen-køretøjer. Brandet er ACV, MPN 194.09.08, GTIN 4026724336375.
Funktion
- Giver mekanisk og elektrisk tilpasning mellem en standard 2-DIN eftermonteringsradio og bilens fabriksinstallation.
- Omsætter relevante CAN-BUS-signaler og leverer nødvendige tændings-, belysnings- og bakgear-signaler samt speedpulse og aktivering af OEM-lydsystemer, hvor dette understøttes.
- Inkluderer antenneadapter og stikovergange, så radioen kan erstatte originalen uden at ændre bilens antenne- eller højttalersystemer.
Materialer og konstruktion
Kittet består af en 2-DIN ramme i sort plast til instrumentbordet og en række elektriske adaptere og kabler. Plastrammen er formet til at matche standard midterkonsol-dimensioner og har en udskæringsåbning til radiodisplay på 172 mm x 98,5 mm. Adapterkablerne bruger standardiserede stik (40-polet firkantet VAG-tilslutning, Fakra til DIN/ISO antenne) med lodde- eller krimpede forbindelser afhængig af kabeltypen. Materialevalget fokuserer på dimensionel stabilitet og elektrisk sikkerhed uden unødvendige overflader eller dekorative elementer.
Tekniske egenskaber
- CAN-BUS kompatibel interface (aflæser og videresender de mest brugte signaler).
- Forbindelse: 40-polet firkantet VAG-stik (kvadratlås).
- Antenneadapter: Fakra (han) → DIN/ISO.
- ISO antenneadapter (hun) → DIN (han) inkluderet.
- Udgange kan belastes op til 1 A pr. kanal, hvilket dækker styresignaler og små forsyningsbehov (ikke højeffektforbrugere som forstærkere uden separat strømføring).
- Installation cutout display: 172 mm × 98,5 mm.
Kompatibilitet
Kittet er beregnet til udvalgte modeller fra Seat, Skoda og Volkswagen (VW). Under følger de relevante modeller og årgange; kontroller bilens udstyrsvarianter og OEM-stik før installation, da nogle OEM-rammer eller -funktioner kan kræve ekstra dele eller bestilling af fabriksrammer:
- Seat: Alhambra (7N) 10/2010–2015; Leon (1P/1PN facelift) 03/2009–10/2012; Toledo (KG) 03/2013–2016.
- Skoda: Fabia (5J) 03/2007–06/2014; Octavia II facelift 01/2009–02/2013; Rapid (NH) 10/2012–2015*; Roomster/Praktik/Superb/Yeti relevante årgange.
- Volkswagen: Bredt udvalg inkl. Golf V/VI, Passat B6/B7, Polo (6R), Touran, Caddy, Sharan II, Transporter/Multivan mv. (se modelliste for specifikke årstal i leverandørdokumentation).
Bemærk: visse modeller kan kræve OEM-rammer eller ekstra dele (eksempelvis Skoda-rammer med dele-numre 5JA8584159B9, 3T08580691QB eller 5L0858069L1 afhængig af enhed). Funktioner som Trailer Assist, eCall eller visse førerassistentsystemer understøttes muligvis ikke efter montering af eftermarkedsradio; kontroller menuer og funktionstest før endelig montering.

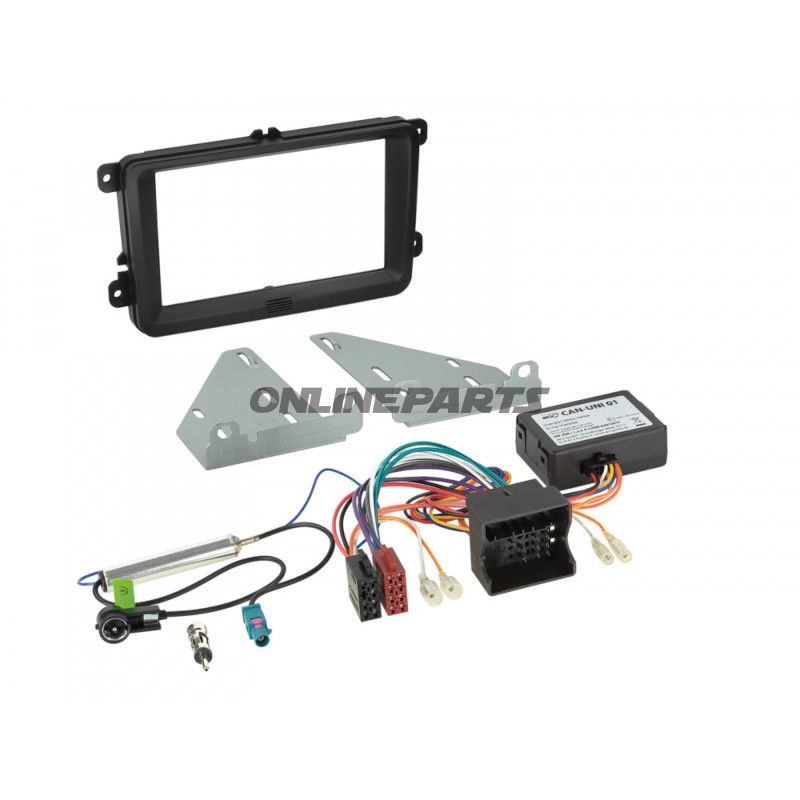

Leveringsomfang
- 2-DIN ramme (sort) til Seat/Skoda/VW: ACV reference 194 04 46.
- CAN-Bus kit VAG 40-pin firkantet → ISO / antenne Fakra → ISO: ACV reference 194 02 12.
- Antenneadapter ISO(f) → DIN(m): ACV reference 194 01 82.
Praktiske bemærkninger til installation
- Kontroller at bilens originale stik og adaptere svarer til de viste forbindelser før montering.
- Test alle relevante funktioner (tænding, belysning, bakgear, speedpulse, OEM-lydaktivering) før endelig fastgørelse af panelet.
- Hvis bilens OEM-enhed er af en særlig type (f.eks. Columbus/Navi eller Swing), kan ekstra OEM-rammer eller adaptere være nødvendige for korrekt pasform eller bevarelse af navigation/højttalerfunktioner.
ACV 194.09.08 (GTIN 4026724336375) leverer de mekaniske og elektriske forbindelser, der kræves for at integrere en standard 2-DIN eftermonteringsradio i de angivne køretøjer med bevaret funktionalitet for de listede signaler. For specifikke køretøjskonfigurationer og spørgsmål om ekstra dele anbefales det at sammenligne bilens aktuelle stiklayout og udstyrsliste med leverandørens installationsanvisning før køb.
