2-DIN radio installationssæt (sort) til Chrysler / Dodge / Jeep / Lancia / Mitsubishi / VW
Produkt: 2-DIN radio kit, sort, modelbetegnelse LFB fra ACV. GTIN: 4026724340891. Fabrikationsnummer/MPN: 194.09.06.
Dette installationssæt er designet til at erstatte fabriksmonterede, køretøjsspecifikke radioenheder i en række amerikanske og europæiske modeller, så en standard 2-DIN eftermonteringsenhed kan monteres og kommunikere med bilens eksisterende ledningsnet og CAN-bus. Sættet indeholder både den visuelle bezel (ramme) til instrumentpanelet og de nødvendige adapterkabler og stik til strøm, højttaler- og antenneforbindelser.
Funktion
- Omsætter OEM-stik og CAN-bus-signaler til standard 2-DIN forbindelser, så eftermarkedsradioer kan give lyd og en del køretøjsfunktioner.
- Medtager signaler for håndbremse, baklys (omvendt), tænding og ratbetjening, så funktioner som parkeringstilstand og fjernbetjeninger kan genbruges.
- Understøtter ikke alle fabriksfunktioner — visse førerassistenter og særlige OEM-features kan blive udeladt (se begrænsninger nedenfor).
Materialer og opbygning
- Frontbezzel i sort plast, formet for at matche midterkonsollens æstetik ved udskiftning af enheden.
- Adapterkabler og stik med industristandard pins og jordforbindelser; stikbeskyttelse og isolering til køretøjsbrug.
- Antenneadaptere i metal/plast for korrekt RF-forbindelse mellem bilens antenne og eftermarkedets radio.

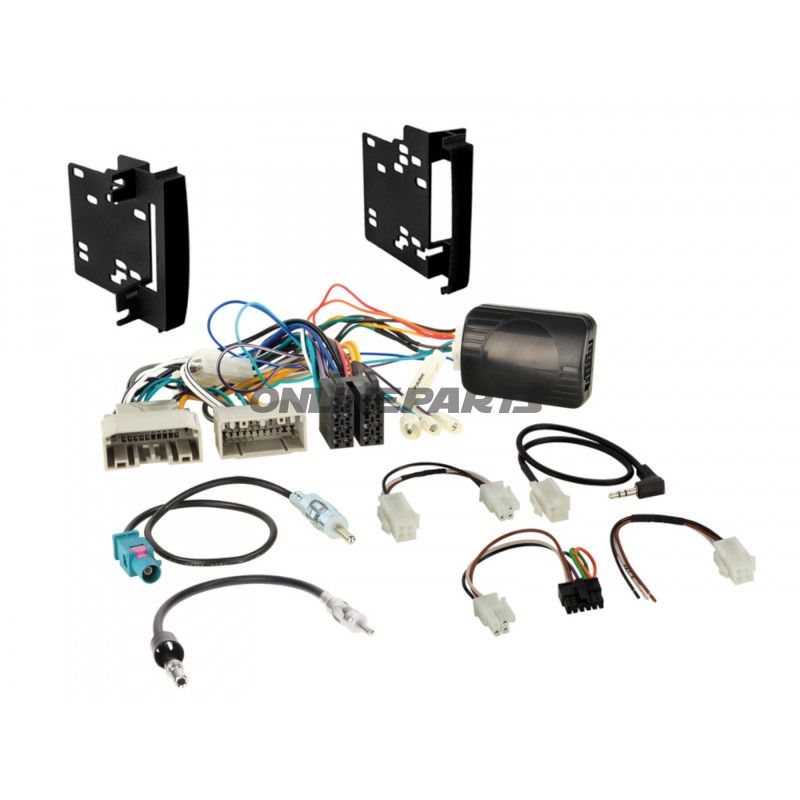

Medfølgende komponenter (leveringsomfang)
- 2-DIN RB bezel Chrysler / Dodge / Jeep / VW (sort) — reference 381145-07.
- LFB installationskabelsæt til Chrysler / Dodge / Jeep / Lancia / Mitsubishi / VW — reference 42sch00c.
- LFB ACV multilead kabel (til forskellige enheder) — reference 42ctmultilead.
- Antenneadapter USA1 > DIN (han) til amerikanske køretøjer — reference 1531-01.
- Antenneadapter Fakra (han) > DIN (han), passiv — reference 194 01 89.
Valgfrie tilbehør
- Adapter til bakkamera (bagfra kamera) for Chrysler / Dodge / Jeep / Mitsubishi / VW — reference 194 0827.
- Bagfra kamera / RSE adapter til visse Chrysler / Dodge / Jeep modeller — reference 771030-1030.
Kompatibilitet
Sættet er kompatibelt med en lang række modeller fra Chrysler, Dodge, Jeep, Lancia, Mitsubishi og VW (Touran). Eksempler på understøttede modeller og årgange:
- Chrysler: 200 (2011–2014), 300C (11/2007–12/2010), Aspen (2008–2009), Sebring (RJ) (05/2007–08/2010), Town & Country/by&Land (2008–2016).
- Dodge: Avenger (2008–2014), Caliber (10/2008–12/2010), Challenger (2008–2014), Charger (2009–2010), Grand Caravan (2008–2017) m.fl.
- Jeep: Commander (2008–2010), Compass (PK) (2009–2016), Grand Cherokee (DK) (10/2007–12/2010), Patriot (2009–2017) m.fl.
- Lancia Voyager (11/2011–08/2015).
- Mitsubishi Raider (2008–2009).
- VW Touran (2009–2015).
Kontroller altid køretøjets specifikke udstyr og stikkonfiguration før installation. Nogle modeller kræver manuel tilpasning af radioinstallationsslottet i instrumentpanelet.
Begrænsninger og vigtige bemærkninger
- CAN-bus kommunikation håndteres, men i køretøjer uden et +12 V tændingsstyret forstærkerudtag kan fjernforstærkerens tændingssignal mangle (blå/hvid ledning = +12 V skiftet forstærker remote).
- Følgende funktioner understøttes ikke: Blind spot display i udvendige spejle, PDC (parkéringsassistent), speedpulse, og OEM-lydfaderfunktion i fuld udstrækning.
- Visse avancerede førerassistentsystemer som Trailer Assist og eCall kan ikke videresendes gennem sættet.
- Kontroller og test altid alle relevante køretøjsindstillinger og funktioner før endelig montering. Hvis telefon- eller navigationslyd ikke afspilles korrekt, kan det være nødvendigt at bytte front-/bagkanaler ved fysisk genforbindelse.
- Ved områder markeret med * kan manuel tilpasning af installationsslottet være nødvendig med værkstedsværktøj.
Teknisk reference: ACV står som producent/brand for dette sæt, og produktets MPN 194.09.06 samt GTIN 4026724340891 kan bruges til identifikation ved bestilling eller forespørgsler på reservedelslister.
