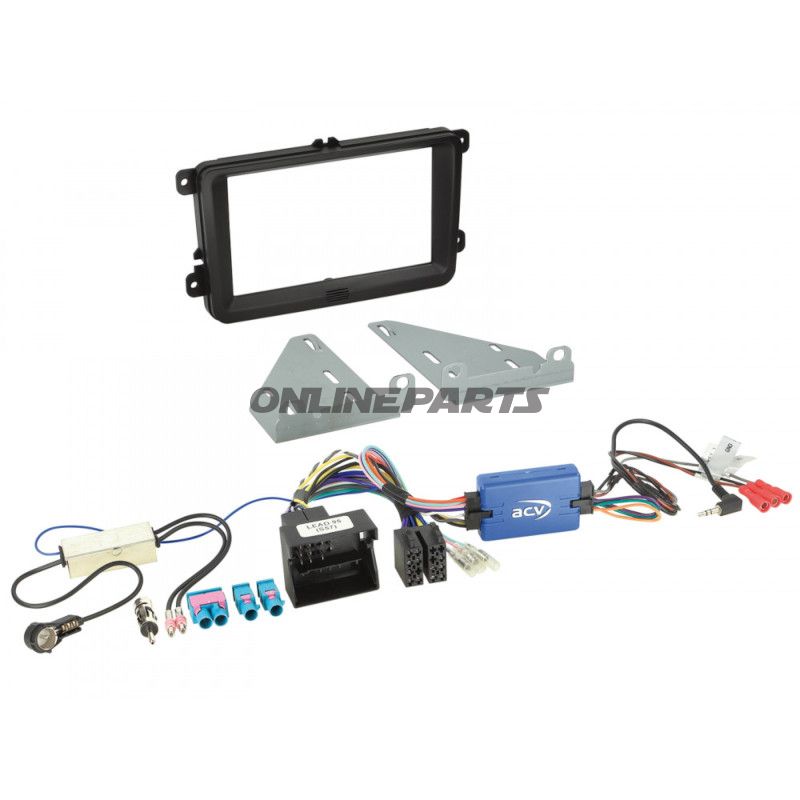

2-DIN radioindbygningssæt (sort) til Seat, Skoda og VW
Produkt: Radio kit 2-DIN sort LFB fra ACV. GTIN: 4026724336399. Producentens varenummer (MPN): 194.09.10.
Dette sæt er designet til at erstatte fabriksmonterede OEM-radioer i en række Seat-, Skoda- og VW-modeller og giver mekanikere mulighed for at installere en standard 2-DIN eftermarkedsradio uden at ændre bilens originale monteringsflanger. Sættet omfatter en 2-DIN ramme og de nødvendige adaptere til kabel- og antenneforbindelser, samt CAN-bus-tilslutning hvor det er påkrævet.
- Funktion: Sikrer korrekt mekanisk og elektrisk integration mellem en 2-DIN eftermonteringsradio og køretøjets eksisterende ledningsnet og antenne. Muliggør genbrug af fabriksbetjeningsknapper (hvor understøttet), overfører køretøjssignaler som hastighed, håndbremse og baklys til hovedenheden og håndterer antenneadapter via Fakra til DIN/ISO.
- Medfølgende tilslutninger: CAN-bus interface; 40-polet firlås-stik (VV); Fakra (han) → DIN/ISO antennekabel. Skærmstørrelse (udskæring): 172 mm × 98,5 mm.
- Signaler der leveres: Telefonknapper (afhænger af køretøj og eftermonteringsradio), hastighedssignal, håndbremsesignal, baklys (reverse) samt LFB-signal.
Materialevalg og opbygning
Rammen er fremstillet af hård plast i sort finish, dimensioneret til standard 2-DIN-enheder. De elektriske adaptere og stik følger bilindustristandarder for form og kontaktkvalitet for at sikre stabil forbindelse og korrekt kontaktmodstand. Fakra-antennekablet anvender industristandard metal- og plastkomponenter for at bevare antennesignalkvaliteten ved overgang til DIN/ISO-tilslutning. Materialerne er valgt ud fra holdbarhed og tæt tolerancestyring, ikke æstetiske overflødigheder.
Kompatibilitet
Sættet er angivet til en lang række modeller fra Seat, Skoda og Volkswagen (eksempler og årgange):
- Seat: Alhambra (7N) 10/2010–2015; Leon (1P/1PN facelift) 03/2009–10/2012; Toledo (KG) 03/2013–2016.
- Skoda: Fabia (5J) 03/2007–06/2014; Octavia II facelift 01/2009–02/2013; Rapid (NH) 10/2012–2015*; Roomster (5J) 09/2006–2015; Praktik (5J) 04/2007–04/2015; Superb (3T4/3T5) 07/2008–2015/01/2010–2015; Yeti (5L) 08/2009–2014***.
- VW: Modeller som Amarok (2H) 03/2010–2016; Beetle (div. koder) 11/2011–2016; Caddy (2K/2KN) 10/2003–2014; CC, EOS, Golf V/VI, Passat B6/B7, Polo (6R), Scirocco III, Sharan II, Touran mv. (se køretøjsliste for nøjagtige årgange).
Bemærkninger og installationsanvisninger
- I visse køretøjer kan visse fabriksfunktioner som Trailer Assist, eCall eller andre avancerede førerassistentsystemer ikke blive videreført eller kræve separate moduler.
- Kontroller bilens menusystem og funktioner før installation og bekræft at de originale fabriksstik og rammer, som vises af producenten, matcher køretøjets udstyr.
- Under visse omstændigheder kan det være nødvendigt at bestille en OEM-ramme tilpasset modellen (fx Skoda-rammer 5JA8584159B9, 3T08580691QB eller 5L0858069L1 afhængigt af OEM-enhed og model). For Rapid, Superb og Yeti kan ekstra dele være nødvendige.
- Kontroller før endelig montering, at alle signaler (hastighed, håndbremse, baklys, telefonknapper) bliver korrekt leveret til eftermonteringsradioen.
Leveringsindhold (reference)
- 2-DIN ramme for Seat/Skoda/VW sort (ACV, ref. 194 04 46).
- LFB Fakra (han) → DIN/ISO antennekabel (ACV LFB-kabel, ref. 42vv002-2).
Brandet ACV og MPN 194.09.10 er integreret i produktets design og dokumentation; GTIN 4026724336399 kan bruges til entydig identifikation ved reservedelsopslag og ved bestilling af kompatible OEM-rammer eller ekstra adaptere.
