Radio kit 2-DIN sort LFB

Radiokit 2-DIN sort (LFB) til særlige Seat, Skoda og Volkswagen-modeller

Produkt: Radio kit 2-DIN sort LFB fra ACV. GTIN: 4026724336382. Fabrikantens varenummer (MPN): 194.09.09.

Dette installationssæt indeholder de fysiske rammer og de nødvendige tilslutningskabler til at montere en 2-DIN eftermonteringsradio i et udvalg af Seat-, Skoda- og Volkswagen-køretøjer, hvor fabriksradioen er køretøjsspecifik og visuelt integreret i midterkonsollen. Sættet er udviklet til at give mekanikere og erfarne bilentusiaster de komponenter, der normalt kræves for at erstatte en OEM-enhed uden at ændre bilens originale installationsåbning unødigt.

Funktion og anvendelse

• Sikrer korrekt fysisk indpasning af en standard 2-DIN-radio i køretøjer med fabriksrammer, der ikke er standard ISO/DIN.
• Medfølgende tilslutningskabel konverterer fabriksantenne/Fakra-tilslutning til DIN/ISO, så eftermonteringsradioer kan få antennesignal.
• Indeholder CAN-bus-tilslutningsmuligheder (afhængigt af bilens udstyr) samt signaladaptere til hastighed, håndbremse og baklys, hvor dette understøttes.
• Designet til at bevare bilens oprindelige funktioner i det omfang adapterne understøtter dem; visse avancerede køretøjsfunktioner kan dog mangle efter montering (fx Trailer Assist eller eCall afhængigt af model og udstyr).

Materialer og tekniske egenskaber

• Frontramme: hård plast i mat sort overflade, tilpasset OEM-dimensioner for minimal synlighed omkring eftermonteret radio.
• Kabler og stik: Fakra (han) til DIN/ISO-antenneadapter og bilspecifik 40-pins firlås (VV) til strøm- og signalforsyning.
• CAN-bus-kompatibilitet: understøtter interface til køretøjets databus, hvor relevant, for at levere styrings- og informationssignaler.
• Monteringsåbning (display cutout): 172 mm × 98,5 mm (angivelse af plads til radioens display/ramme ved installation).

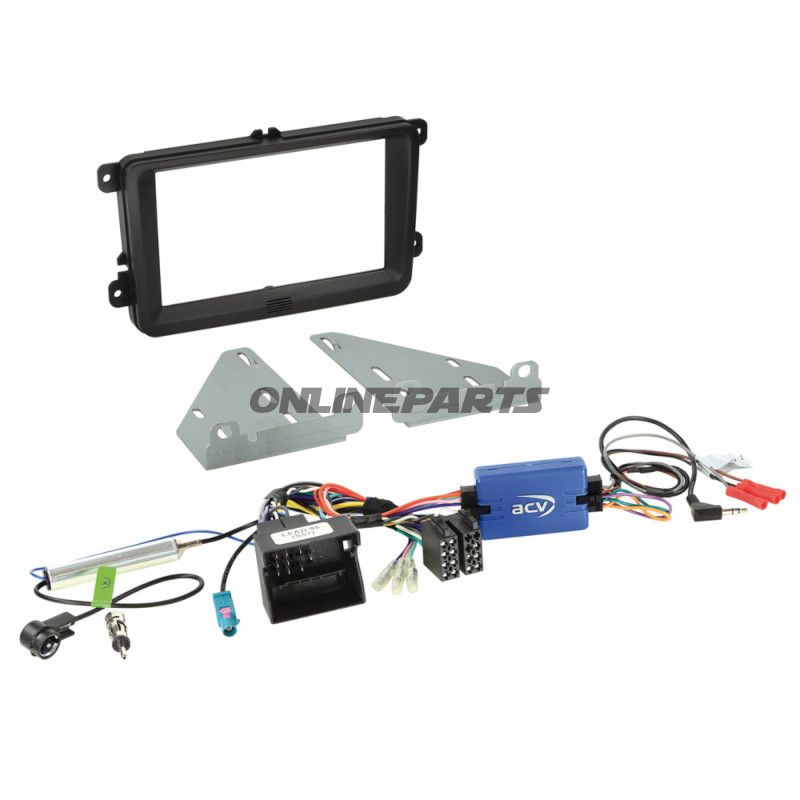

Medfølgende komponenter

• 2-DIN ramme til Seat / Skoda / VW (sort), artikelnummer 381320-30-1.
• LFB-kabel til VW/Fakra (han) → DIN/ISO, artikelnummer 42vv002-1 (ACV).

Understøttede signaler

• Telefonknapper (funktion afhænger af køretøj og eftermarkedsradio).
• Hastighedssignal.
• Håndbremsesignal.
• Omvendt/baklys-signal.
• LFB (linje-/afbrydersignal som anvendes i VW/Seat/Skoda-applikationer).

Kompatibilitet (udvalgte modeller og årgange)

Kit’et er beregnet til en række Seat-, Skoda- og Volkswagen-modeller; nedenstående er de modeller/perioder som sædvanligvis er kompatible. Kontroller altid bilens udstyr og originale stik før montering:

• Seat: Alhambra (7N) 10/2010–2015, Leon (1P/1PN facelift) 03/2009–10/2012, Toledo (KG) 03/2013–2016.
• Skoda: Fabia (5J) 03/2007–06/2014, Octavia II facelift (1Z) 01/2009–02/2013, Rapid (NH) 10/2012–2015*, Roomster (5J) 09/2006–2015, Praktik 04/2007–04/2015, Superb (3T4/3T5) 2008–2015**, Yeti (5L) 08/2009–2014***.
• Volkswagen: Mange modeller fra Golf V/VI, Polo, Passat B6/B7, Touran, Caddy, CC, EOS og Scirocco i årgange angivet forudsat passende fabriksudstyr; se detaljeret liste før køb.

Bemærk: For visse Skoda-modeller kan en OEM-ramme være påkrævet (fx 5JA8584159B9, 3T08580691QB, 5L0858069L1) for korrekt finish eller kompatibilitet med visse OEM-enheder.

Praktiske installationsanvisninger

• Kontrollér at de originale fabriksstik og adapterstik, der vises af producenten, matcher køretøjets udstyr før montering.
• Læs installationsanbefalingerne for de enkelte komponenter og test alle funktioner i bilens menu før den endelige fastgørelse af panelet.
• Vær opmærksom på, at ikke alle førerassistentsystemer eller særlige fabriksfunktioner nødvendigvis bevares efter udskiftning af radioen.

Brandet ACV og MPN 194.09.09 er angivet for at lette identifikation af det præcise sæt og sikre, at det valgte kit svarer til bilens krav. GTIN 4026724336382 kan bruges til lager- og søgeidentifikation.
