2-DIN radioramme, universal højde 115 mm — til montering af dobbel DIN-formaterede hovedenheder
Produktoversigt: Denne 2-DIN radioramme fra ACV (MPN 194.04.41, GTIN 4026724113464) er en universal monteringsramme i sort til udskiftning af fabriksmonterede bilradioer med en standard 2-DIN (dobbel DIN) enhed. Rammen gør det muligt at installere eftermarkedets DIN- eller 2-DIN-radioer i instrumentpaneler, hvor bilfabrikantens originale radioer har et andet design eller montageåbning.
Funktion og anvendelse: Radiorammen fungerer som adapter mellem køretøjets originale udskæring i midterkonsollen og en standardiseret 2-DIN hovedenhed. Den sikrer korrekt pasform, æstetisk afslutning og fastgørelse af enheden. Rammen omfatter både indre monteringsramme (blechramme) og ydre afskærmningsramme (blendrahmen) samt beslag til fastgørelse og en vejledning til installation.
- Monteringsmål (angivet):
- Indre monteringsramme: H = 113 mm, B = 183 mm
- Ydre afskærmningsramme: H = 118 mm, B = 190 mm
- Standard enhedsmål (apparatmontering): H = 100 mm x B = 180 mm
- Visningsudskæring til radioskærm: H = 98 mm x B = 173 mm
- Farve: Sort — designet til at matche mange fabriksinteriører

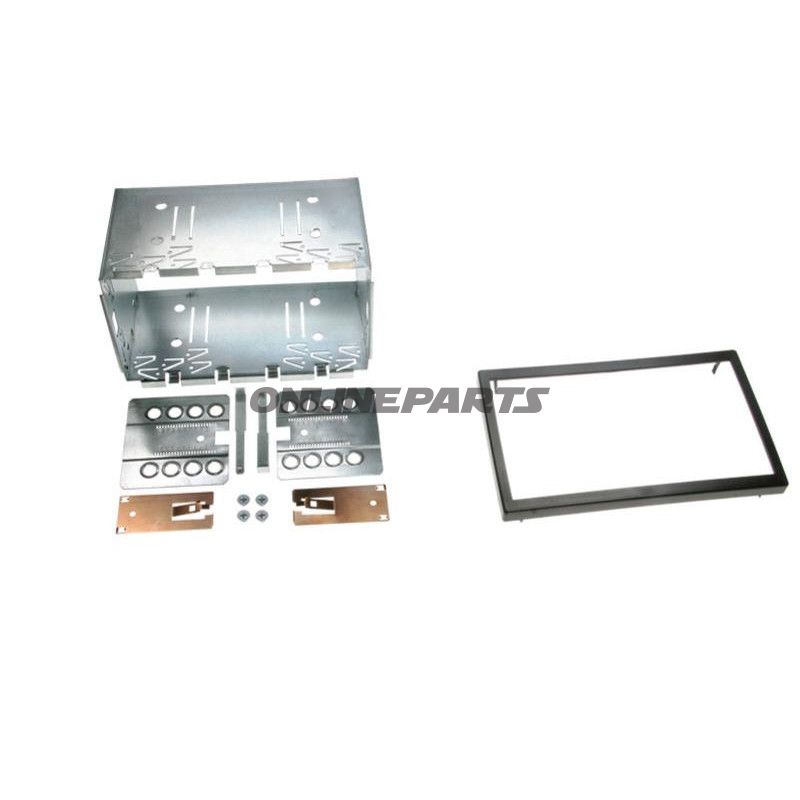

- Pakkeindhold: pladeramme, afskærmningsramme, monteringskit (beslag/skruer) og installationsvejledning
Materialevalg og egenskaber: Rammen består af metalplade (blechramme) til selve monteringsstrukturen og en plastisk afskærmningsramme for synlig finish. Metalpladen giver stivhed og sikre monteringspunkter til radiomodulet, mens den ydre ramme har en sort overflade for pæn integration med instrumentpanelets front. Materialevalget kombinerer mekanisk stabilitet og visuel afslutning uden at foregive ekstra funktioner som lydisolering eller korrosionsbeskyttelse ud over standardbehandling.
Kompatibilitet: Rammen er designet som universaladapter til en række køretøjer, hvor fabriksradioens design kræver en overgang til standard DIN/2-DIN enheder. Den er kompatibel med blandt andre følgende modeller (anvendelse afhænger af specifik årsmodel og om bilen har fabriksmonteret OEM-radio eller ej):
- Citroën C2 / C3
- Ford Galaxy (fra 2006)
- Mercedes A-Klasse (W168)
- Mercedes M-Klasse (op til 2005)
- Mercedes Vaneo (fra 2005)
- Peugeot 206 / 307
- Renault Trafic
- Seat Arosa / Ibiza
- Skoda Fabia (op til 2007)
- Skoda Octavia I (op til 2004)
- Skoda Superb
- Suzuki (fra 2005, kun biler uden OEM-radio)
- Volvo S40 / S80 (kun biler uden OEM-radio)
- VW Golf IV / Bora / Lupo / Polo 9N / Passat (op til 2005)
- VW T5
Installation og ekstra komponenter: Ved udskiftning af fabriksradioer er det ofte nødvendigt med køretøjs-specifikke adaptersæt: ledningsadaptere, antenneadaptere, adaptere til ratbetjening, kameraadaptere eller aktive højttaleradaptere. Denne ramme leveres med et monteringskit og vejledning, men de elektriske adaptere følger ikke med og vurderes separat afhængig af køretøjets stikstandard og udstyrsniveau.
Tekniske fordele: Rammen sikrer korrekt mekanisk pasform for 2-DIN enheder og en professionel finish, hvilket reducerer behovet for tilpasninger eller skæremodifikationer i instrumentpanelet. Den kombinerer en robust indre metalramme til fastgørelse med en ydre ramme, som giver den synlige æstetik.
Identifikation: Produktet sælges under brandet ACV og kan entydigt spores med MPN 194.04.41 og GTIN 4026724113464, hvilket er nyttigt ved kontrol af kompatibilitet og ved bestilling af ekstra adaptere til specifikke køretøjer.
Bemærkninger til montør: Kontroller altid køretøjets årgang og om bilen har fabriksmonteret OEM-radio, før montering. Mål udskæringen i panelet op imod de angivne mål i denne beskrivelse for at sikre korrekt pasform. Elektriske adaptere og antenneforbindelser skal vælges separat.
