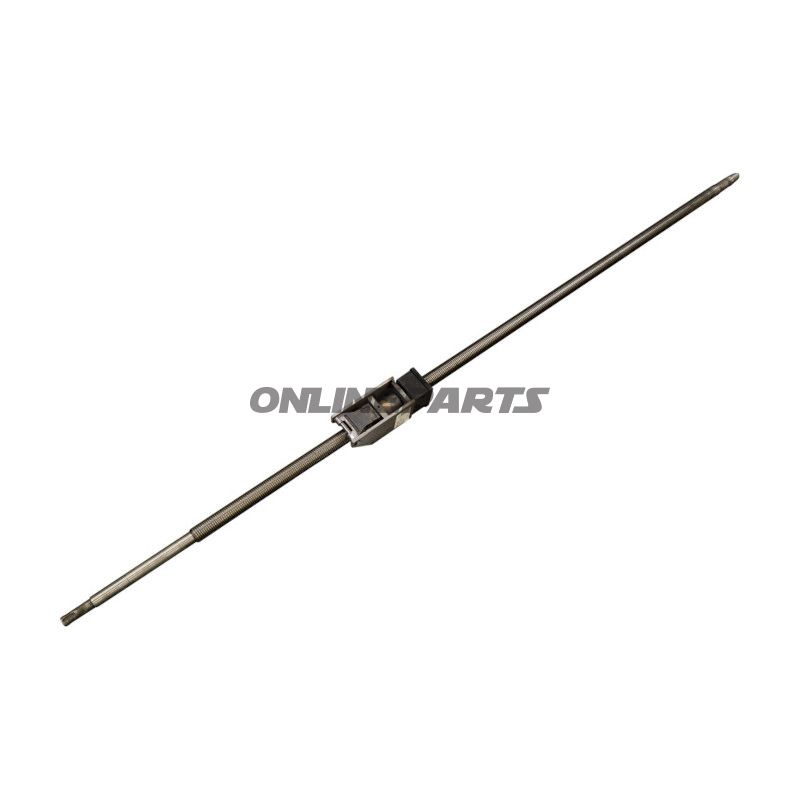

Aksel med møtrik til Ravaglioli løfteplatform (model KPN 336–337, serie 171)
Produkt: Aksel med møtrik til brug i Ravaglioli KPN 336–337 platforme, beregnet til serie 171.
Producent/brand: Ravaglioli
MPN: 652.18.93
Denne aksel med tilhørende møtrik er en reservedel designet til den mekaniske løftemekanisme i Ravaglioli-platforme af model KPN 336 og KPN 337 op til serienummer 171. Akslen indgår i den skrue- og møtrik-baserede løftefunktion (jack skrue) og leveres komplet med lejemøtrikker som beskrevet af producenten Ravaglioli (oprindelig delnummer 047098042).
- Funktion: Akslen fungerer som den roterende aksel for skrue/møtrik-systemet, som omsætter drejning til lineær bevægelse og dermed hæver og sænker platformens dele. Den er dimensioneret til at optage aksial- og vinkelbelastninger i den specifikke løftemekanisme.
- Kompatibilitet: Passer til Ravaglioli KPN 336 og KPN 337 platforme op til serie 171. Kontrollér serienummeret på din platform for at sikre korrekt pasform.
- Længde: 2500 mm — denne længde er angivet fra producenten og svarer til den originale komponent i de nævnte platforme.
Materiale og fremstillingsegenskaber
Akslen er fremstillet efter producentens specifikationer med fokus på dimensionel nøjagtighed og slidstyrke. Materialevalget (typisk hærdet stål eller tilsvarende legering hos Ravaglioli) sikrer modstand over for bøjning og træthed under gentagne løft. Overfladebehandlinger som varmebehandling og korrosionsbeskyttelse kan være anvendt afhængigt af den oprindelige specifikation (kontroller producentdokumentation eller delnummer 047098042 for detaljer).
Lejemøtrikker
Møtrikkerne, som leveres med akslen, er tilpasset den originale gevindprofil og tolerancer for at opretholde glid og korrekt kontaktflade i skrue- og møtriksystemet. Dette reducerer risikoen for for tidligt slid eller ujævn bevægelse i løfteleddet.
Fordele ved originaldel
- Beholder producentens dimensioner og tolerancer, hvilket forenkler montering og minimerer behovet for tilpasning.
- Leveres med originale lejemøtrikker, hvilket sikrer kompatibel gevindstyrke og pasform.
- Oprindeligt Ravaglioli delnummer (047098042) angiver identisk reservedel i forhold til fabriksmonteret komponent.
Installation og kontrol
Ved udskiftning anbefales det, at montagen udføres af en tekniker med erfaring i løfteudstyr. Kontroller følgende før og efter montering:
- At serienummer på platform matcher oplysningen (op til serie 171).
- At aksel og møtrikker er rene og fri for skader eller deformation.
- At gevind og lejeflader smøres med anbefalet medium og tilspændes med specificeret moment.
- Eftermonteret system skal gennemgå funktionsprøve under belastning før normal drift.
Bemærkninger
GTIN for denne specifikke artikel er ikke angivet. For dokumentation, tekniske tegninger eller bekræftelse af materialebehandling henvises til Ravaglioli eller teknisk reservedelsdokumentation under originalt delnummer 047098042/MPN 652.18.93.
